如何操作復制面AutoCAD 2019教程
.繪制支架和底座
(1)單擊“默認"選項卡的“繪圖"面板中的“多邊形”按鈕繪制中心點為 ( 0,0 )、外切圓半輕為30的五邊形

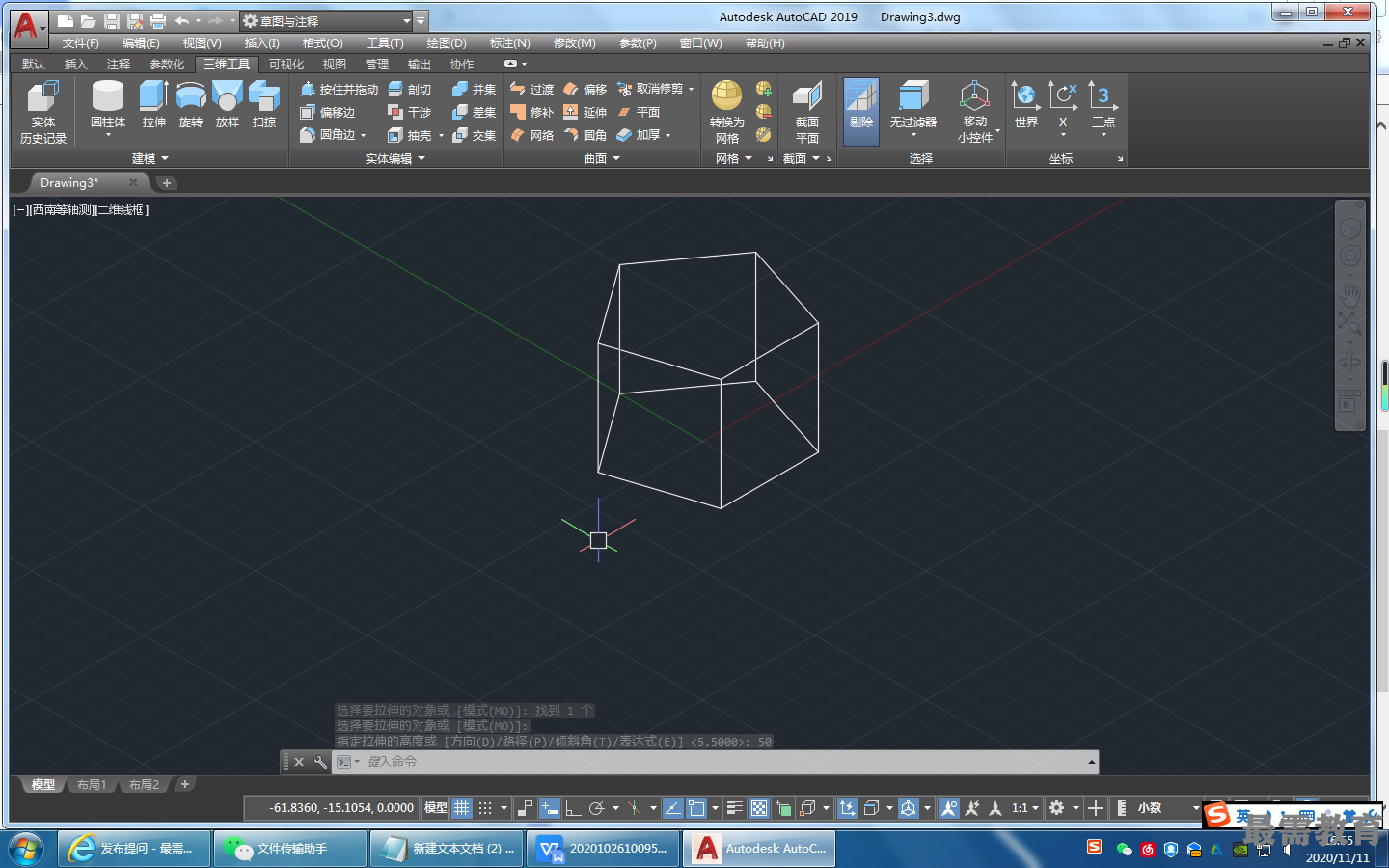

(2)單擊“三維工具”選項卡的“建?!泵姘逯械摹袄臁卑粹o,拉伸五邊形,設置 拉伸高度為50。將當前視圖設為西南等軸測視圖,結果如圖所示。
(3)單擊“三維工具”選項卡的“實體編輯”面板中的“復制面”按鈕,復制如圖所示的陰影面,命令行提示與操作如下。
命令:_solidedit
實體編輯自動檢查:S0LIDCHECK=1
輸入實體編輯選項[面(F)/邊(E)/體(B)/放棄(U)/退出(X)]〈退出>:_face
輸入面編輯選項[拉伸(E) /移動(M) /旋轉(R) /偏移(0) /傾斜(T) /刪除(D) /復制(C) /顏色(L) /材 質(A) /放棄(U) /退出(X)] <退出>:__copy
選擇面或[放棄(U) /刪除(R)](選擇如圖所示的陰影面)
選擇面或[放棄(U) /刪除(R) /全部(ALL)]:
指定基點或位移:(在陰影位置處指定一端點)
指定位移的第二點:(繼續在基點位置處指定端點)
輸入面編輯選項[拉伸(E) /移動(M) /旋轉(R)/偏移(0) /傾斜(T) /刪除(D) /復制(C) /顏色(L) /材 質(A) /放棄(U) /退出(X) <退出>:

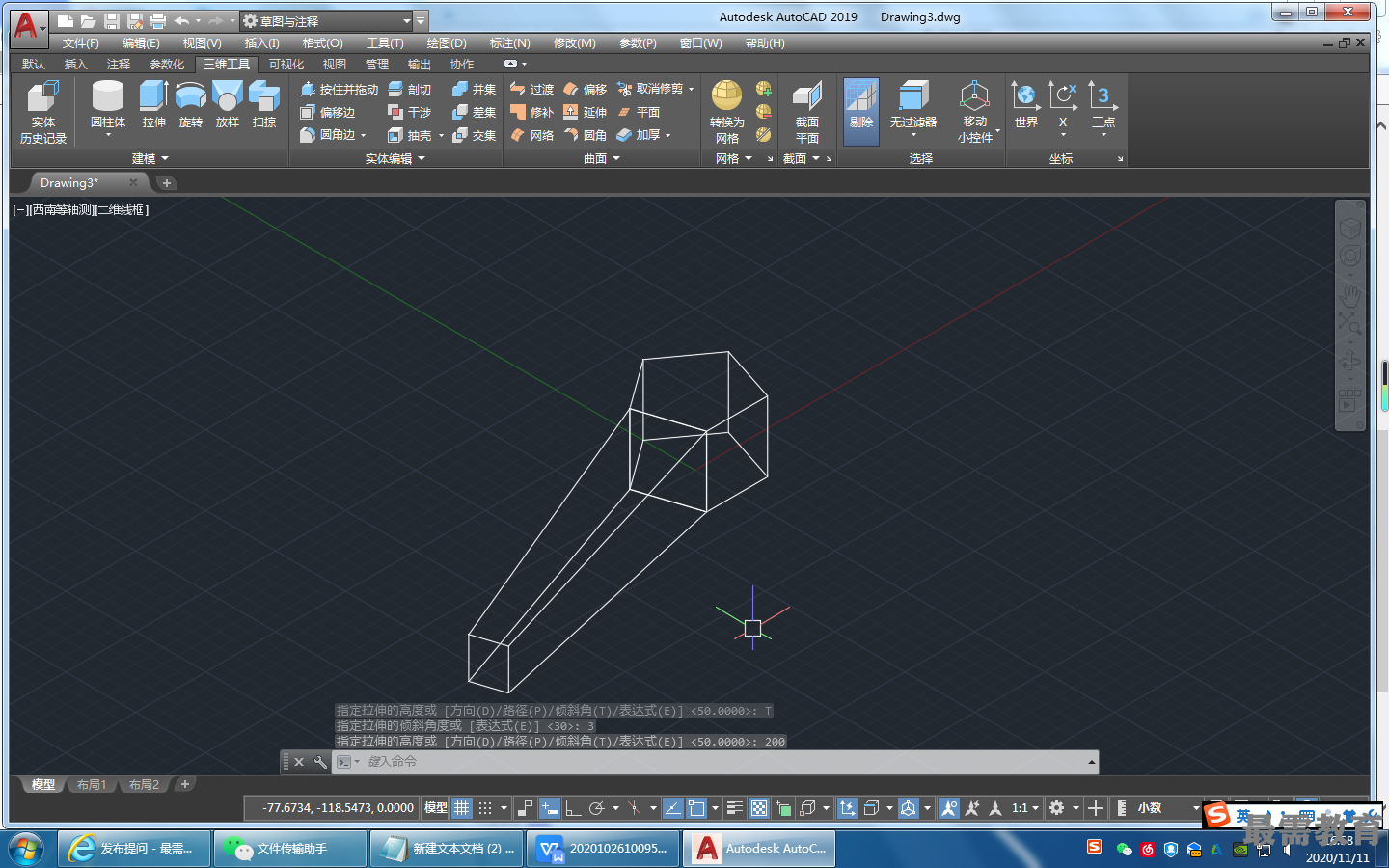

(4)單擊“三維工具”選項卡的“建?!泵姘逯械摹袄臁卑粹o,選擇復制的面進行拉伸,設置傾斜角度為3,拉伸高度為200,繪制結果如圖所示。

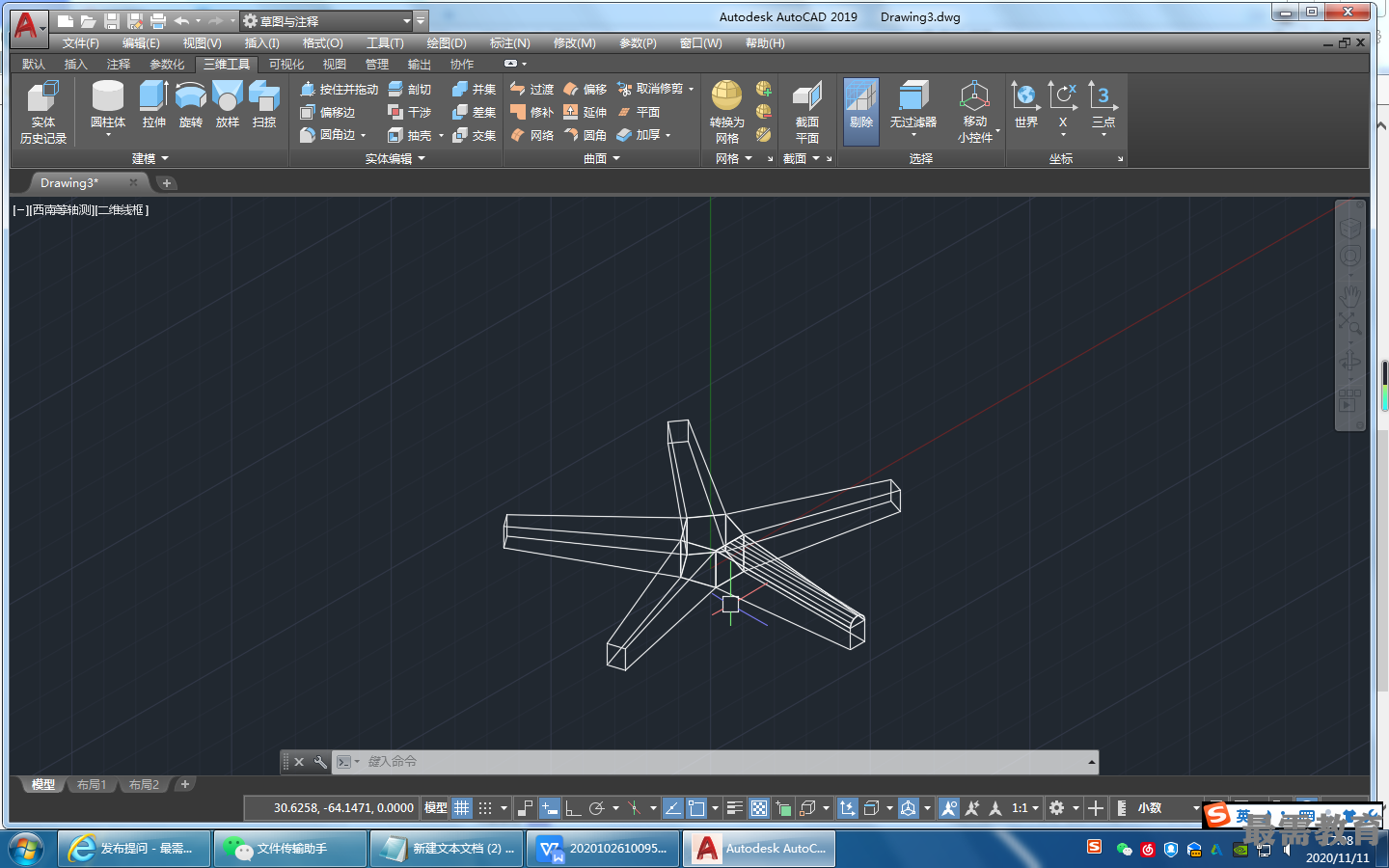

重復上述工作,將其他4個面也進行復制拉伸,如圖所示。
(5)在命令行中輸入UCS命令,將坐標系繞X軸旋轉90°。

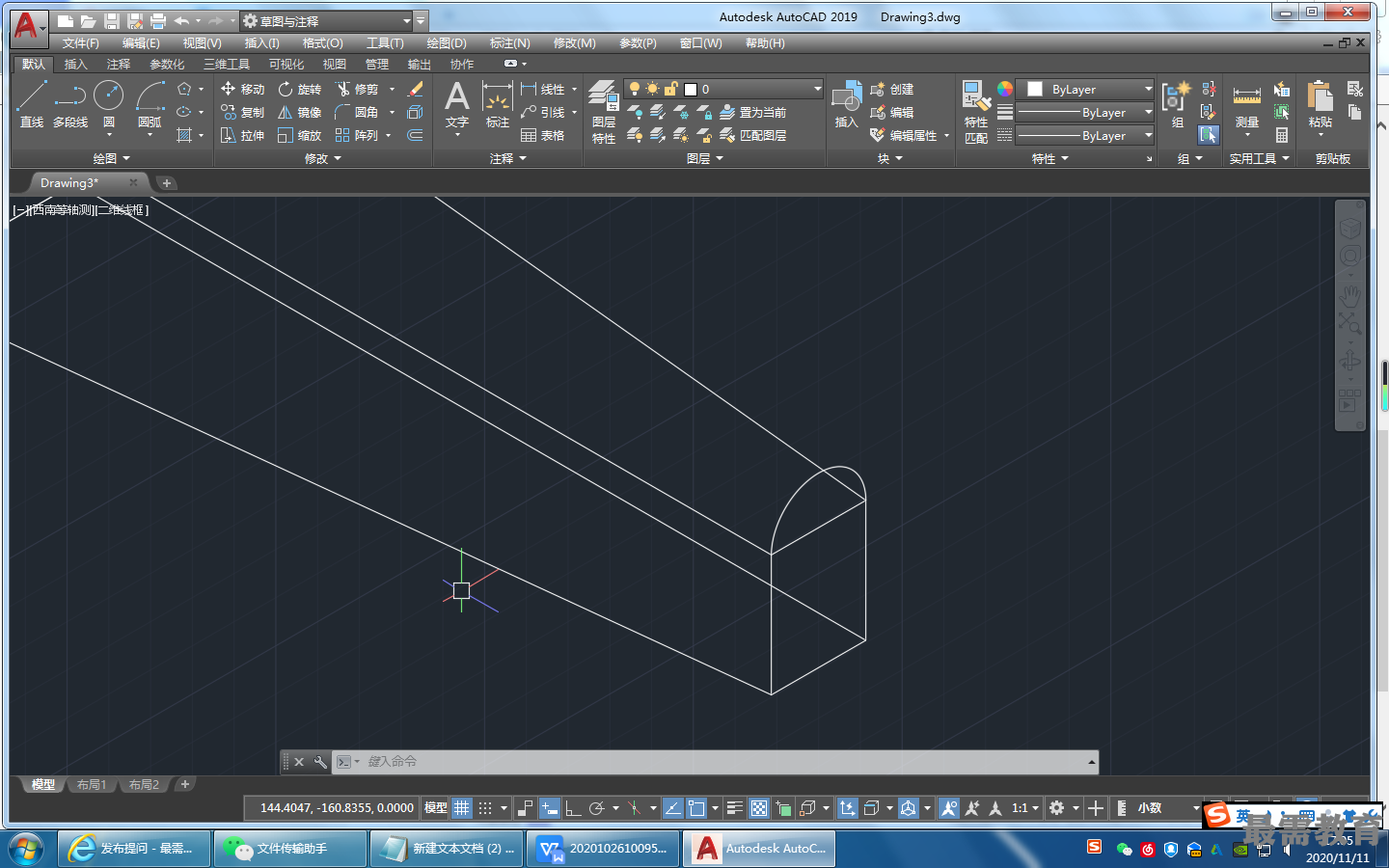

(6)單擊“默認”選項卡的“繪圖”面板中的“圓弧”下拉列表中的“圓心、起點、端點”按鈕,捕捉底座一個支架界面上一條邊的中點做圓心,捕捉其端點為半徑,繪制一段圓弧,繪制結果如圖所示。
(7)單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕,繪制直線,選擇如圖所示的兩個端點.
(8)單擊“三維工具”選項卡的“建模”面板中的“直紋曲面”按鈕,繪制直紋曲線,繪制結果如圖所示。
(9)單擊“視圖”選項卡的“坐標”面板中的“世界”按鈕,將坐標系還原為原坐標系。

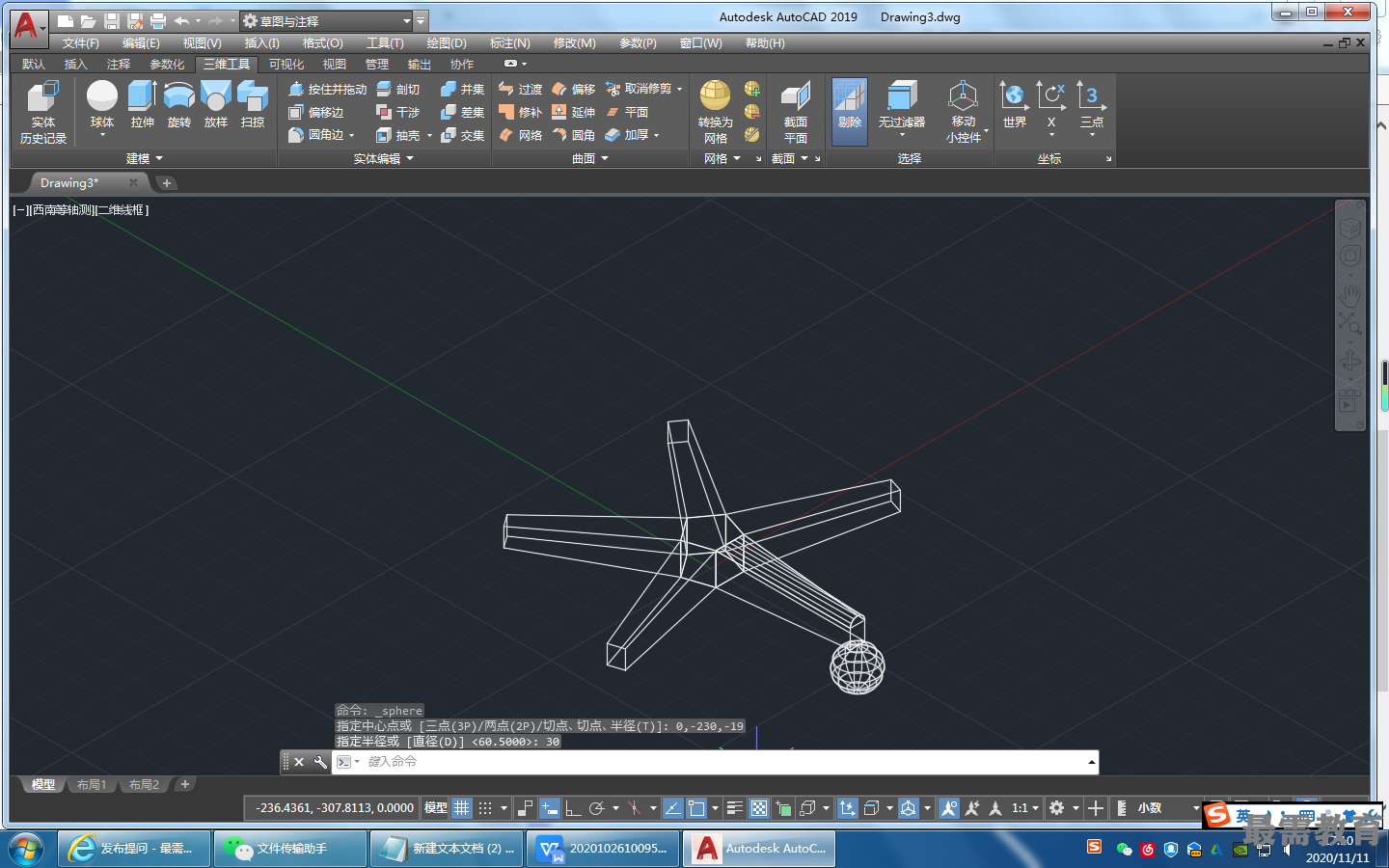

(10)單擊“三維工具”選項卡的“建?!泵姘逯械摹扒蝮w”按鈕,以(0,-230,-19) 為中心點繪制半徑為30的球體,繪制結果如圖所示。

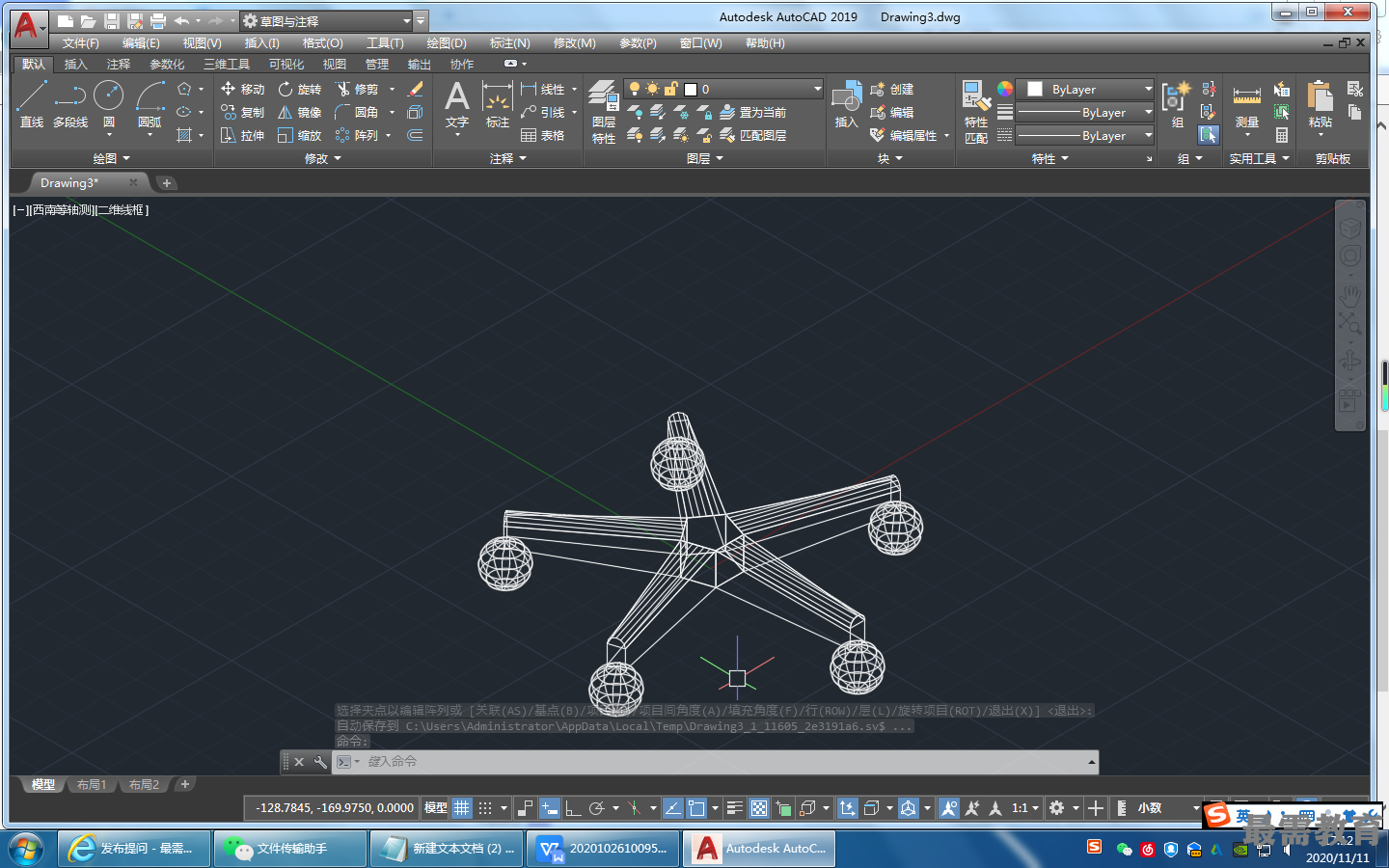

(11)單擊“默認”選項卡的“修改”面板中的“環形陣列”按鈕選擇上述直紋曲線與球體為陣列對象,陣列總數為5,中心點為(0,0),繪制結果如圖所示。
(12)單擊“三維工具”選項卡的“建?!泵姘逯械摹皥A柱體”按鈕,以(0,0,50) 為底面中心點繪制半徑為30、高度為200的圓柱體,繼續利用圓柱體命令,繪制底面中心點為(0,0,250)、半徑為20、高度為80的圓柱體,繪制結果如圖所示。
2.椅面和椅背
(1)單擊“三維工具”選項卡的“建?!泵姘逯械摹伴L方體”按鈕,以(0,0,350)為中心點,繪制長為400、寬為400、高為40的長方體,如圖所示
(2)在命令行中輸入UCS命令,將坐標系繞X軸旋轉90。。
(3)單擊“默認”選項卡的“繪圖”面板中的“多段線”按鈕,以(0,330),(@200,0), (@0,300) }為坐標點繪制多段線。
(4)在命令行中輸入UCS命令,將坐標系繞Y軸旋轉90°。
(5)單擊“默認”選項卡的“繪圖”面板中的“圓”按鈕0,以(0,330,0)為圓心,繪制半徑為25的圓。

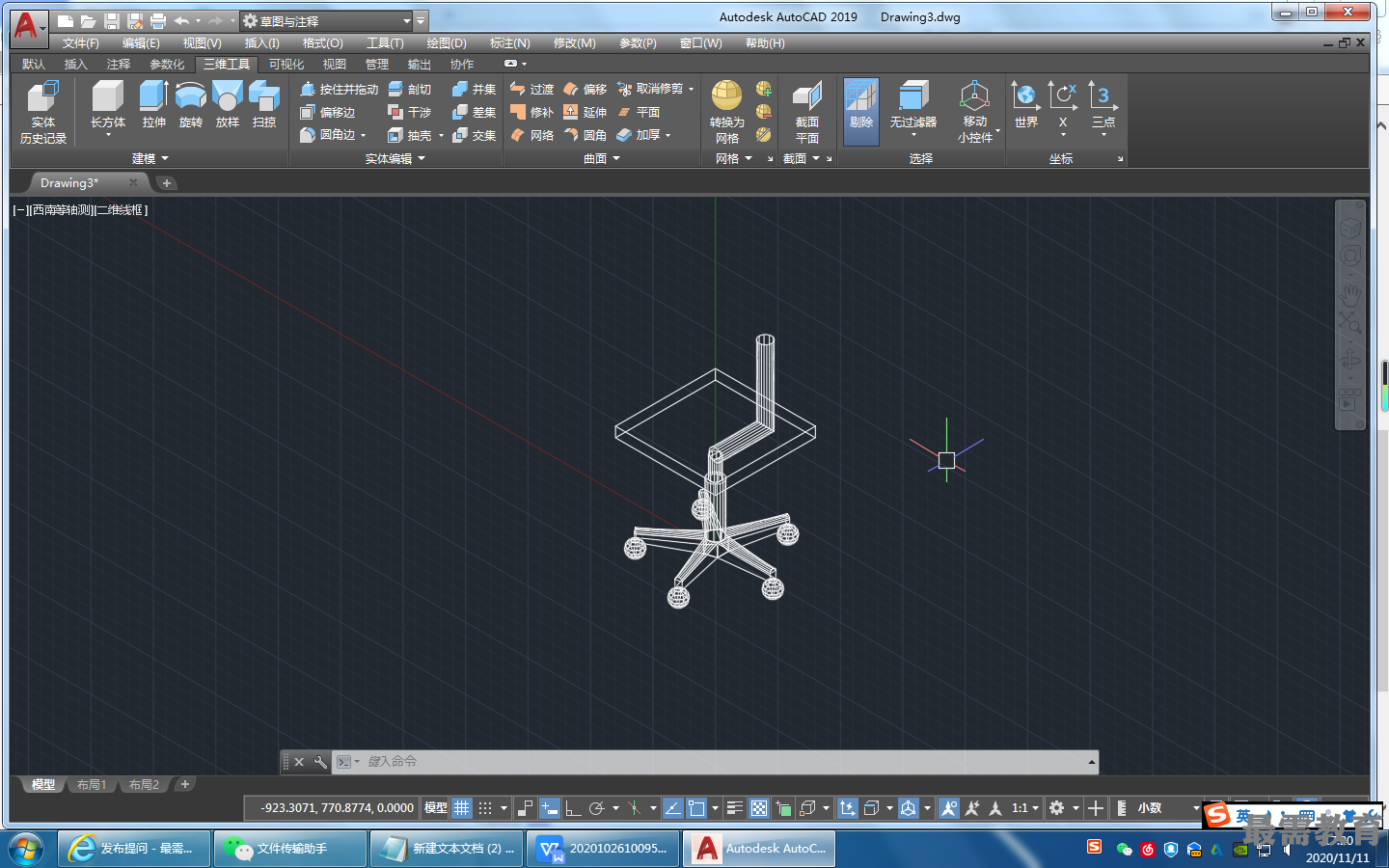

(6)單擊“三維工具”選項卡的“建?!泵姘逯械摹袄臁卑粹o,將圓沿多段線路徑拉伸圖形,繪制結果如圖所示。
(7)單擊“三維工具”選項卡的“建?!泵姘逯械摹伴L方體”按鈕,以(0,630,175) 為中心點,繪制長為400、寬為300、高為50的長方體。

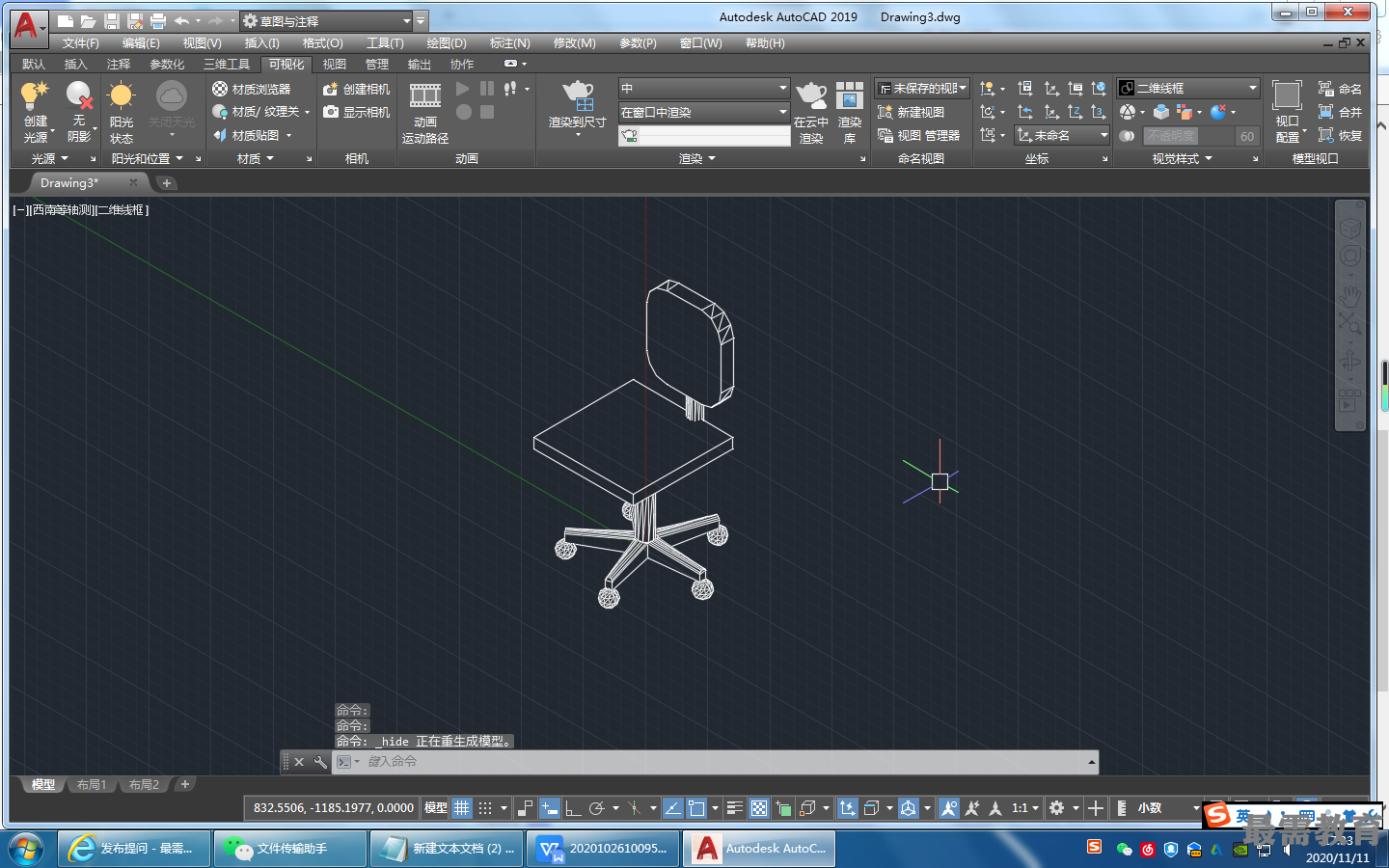

(8)單擊“三維工具”選項卡的“實體編輯”面板中的“圓角邊”按鈕,將長度為50的棱邊進行圓角處理,圓角半徑為80。再將座椅的椅面做圓角處理,圓角半徑為10,繪制 結果如圖所示。
