AutoCAD如何操作著色面
(1 )在命令行輸入ISOLINES命令,設置線框密度為10。

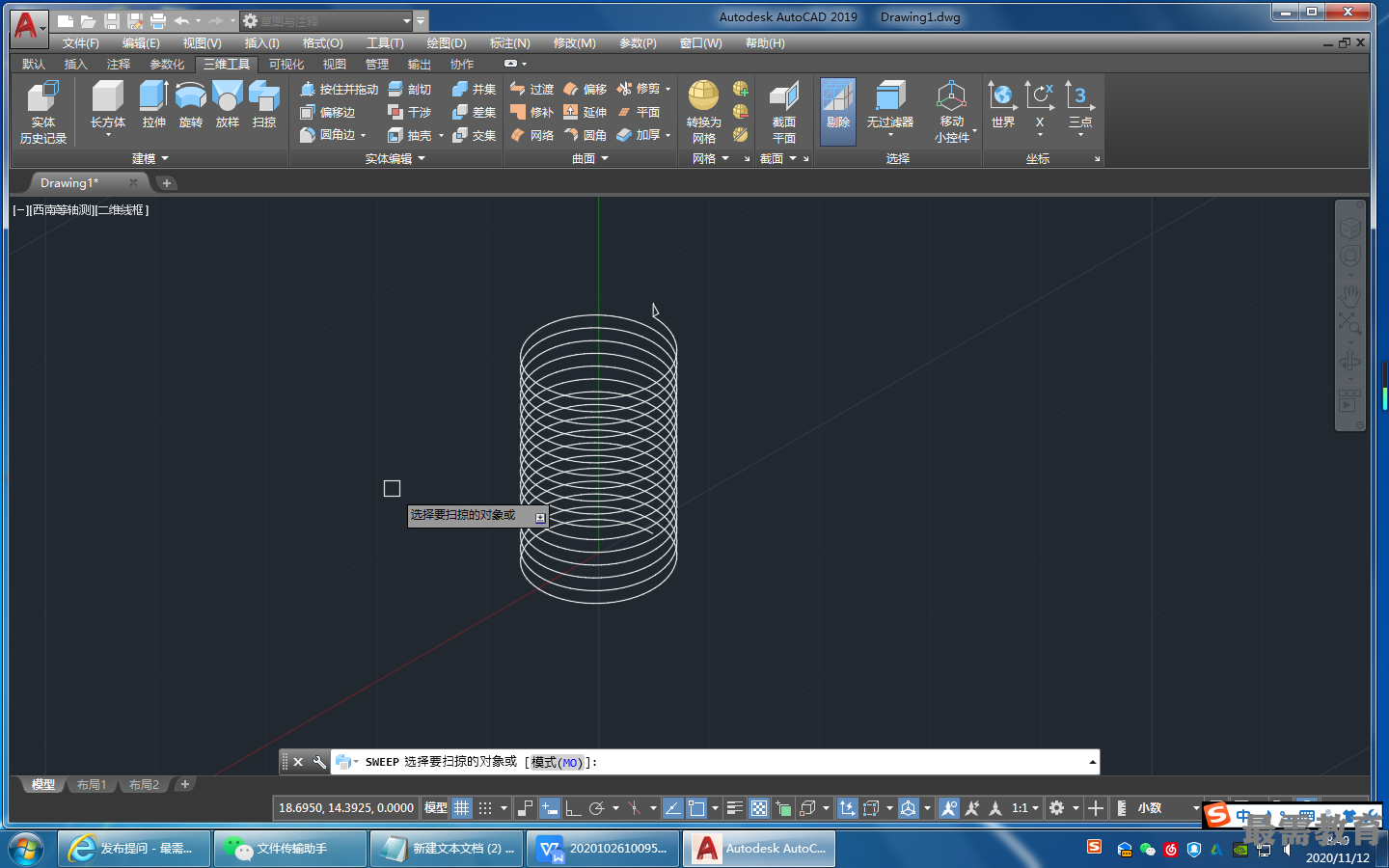

(2)將當前視圖方向設置為西南等軸測視圖。單擊“默認”選項卡的“繪圖”面板中的 “螺旋”按鈕,繪制以(0,0,-l)為底面中心點,繪制底面半徑和頂面半徑為5、圈數為 17、高度為17的螺紋輪廓,繪制結果如圖所示。

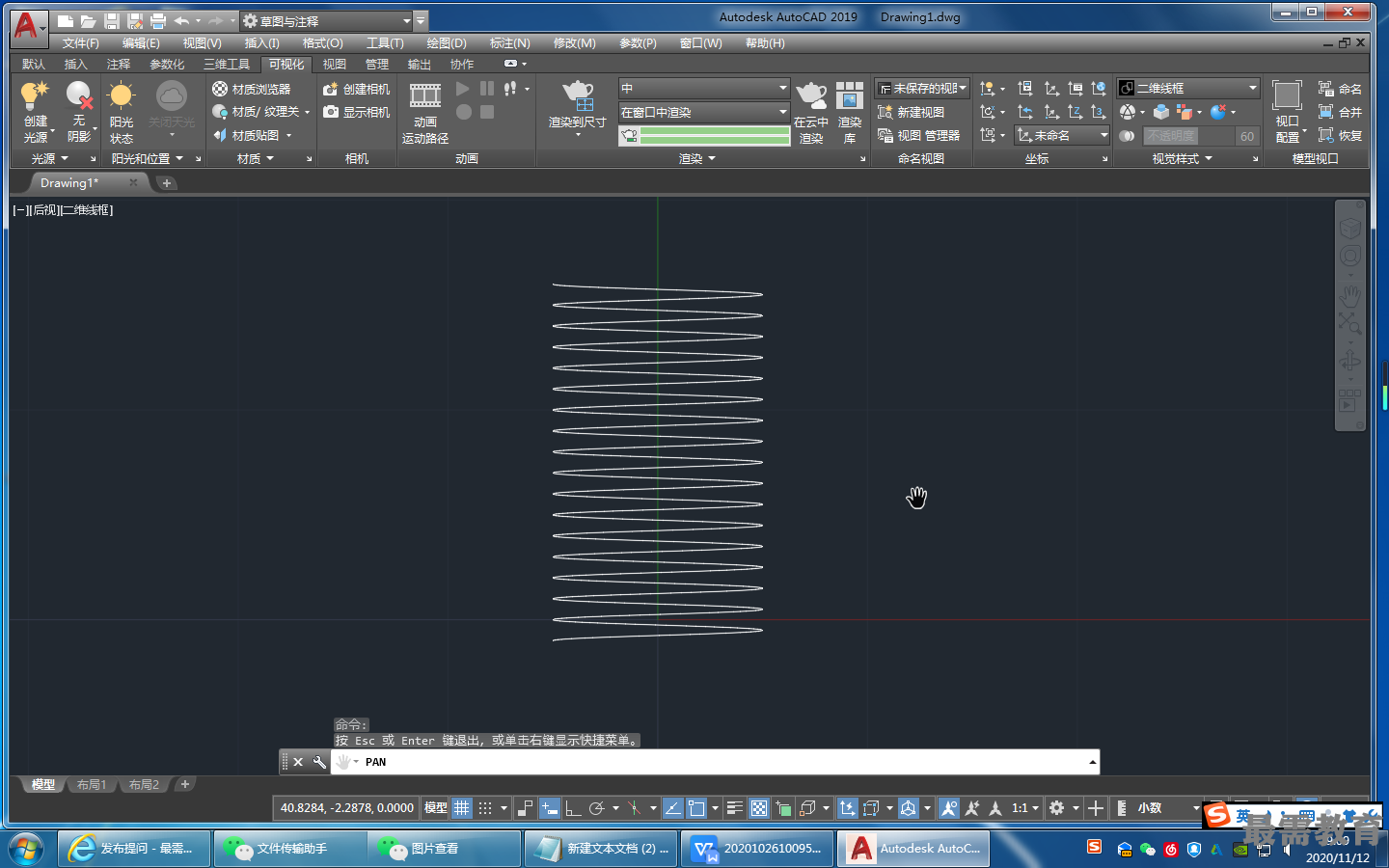

(3)將視圖切換到后視方向。單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕 ,捕捉螺旋線的上端點繪制牙型截面輪廓,尺寸參照如圖所示;單擊“繪圖”工具 欄中的“面域”按鈕,將其創建成面域,繪制結果如圖所示。

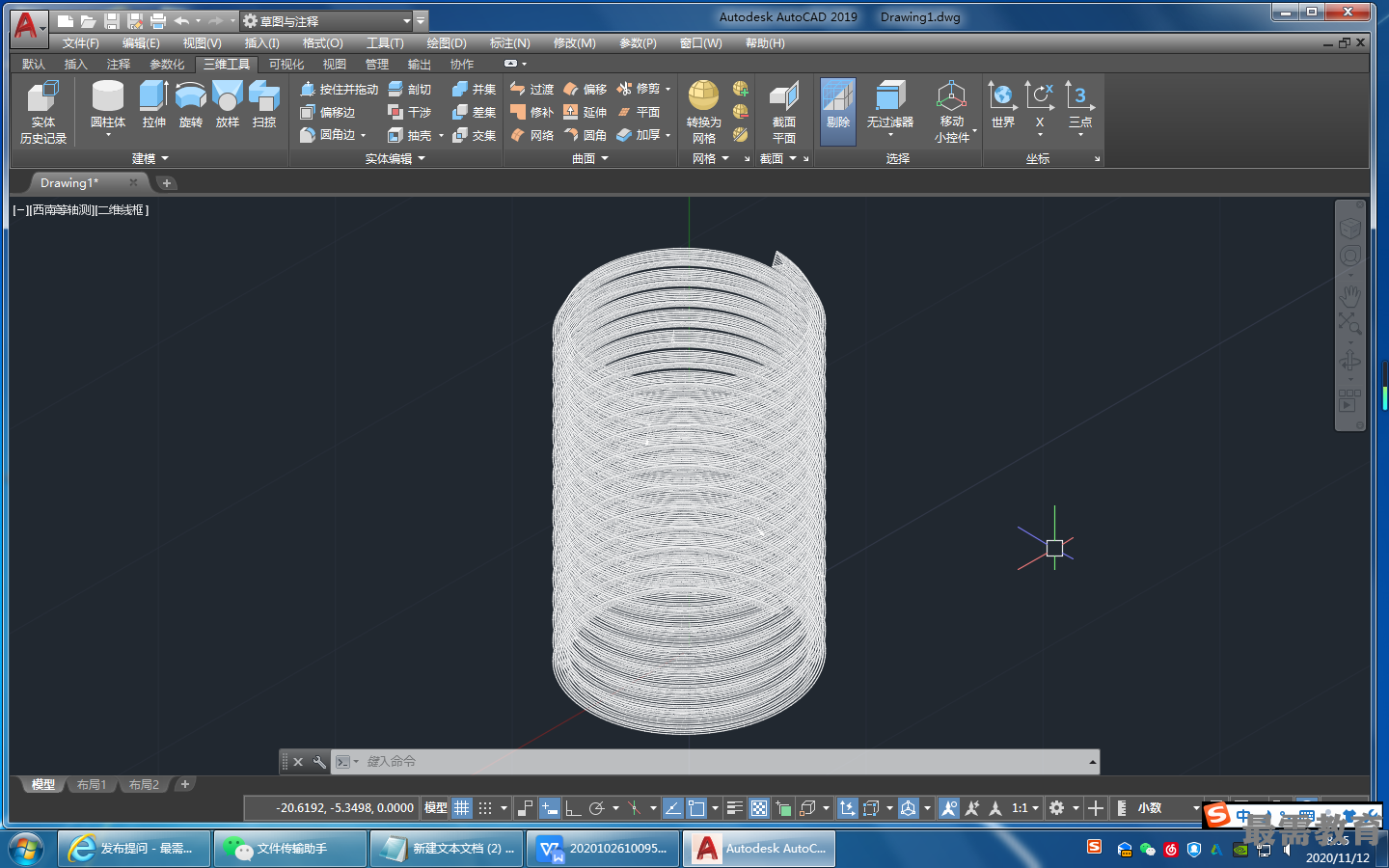

(4)將視圖切換到西南等軸測視圖。單擊“三維工具”選項卡的“建?!泵姘逯械摹皰呗印卑粹o,將面域沿螺紋線進行掃掠,繪制結果如圖所示。

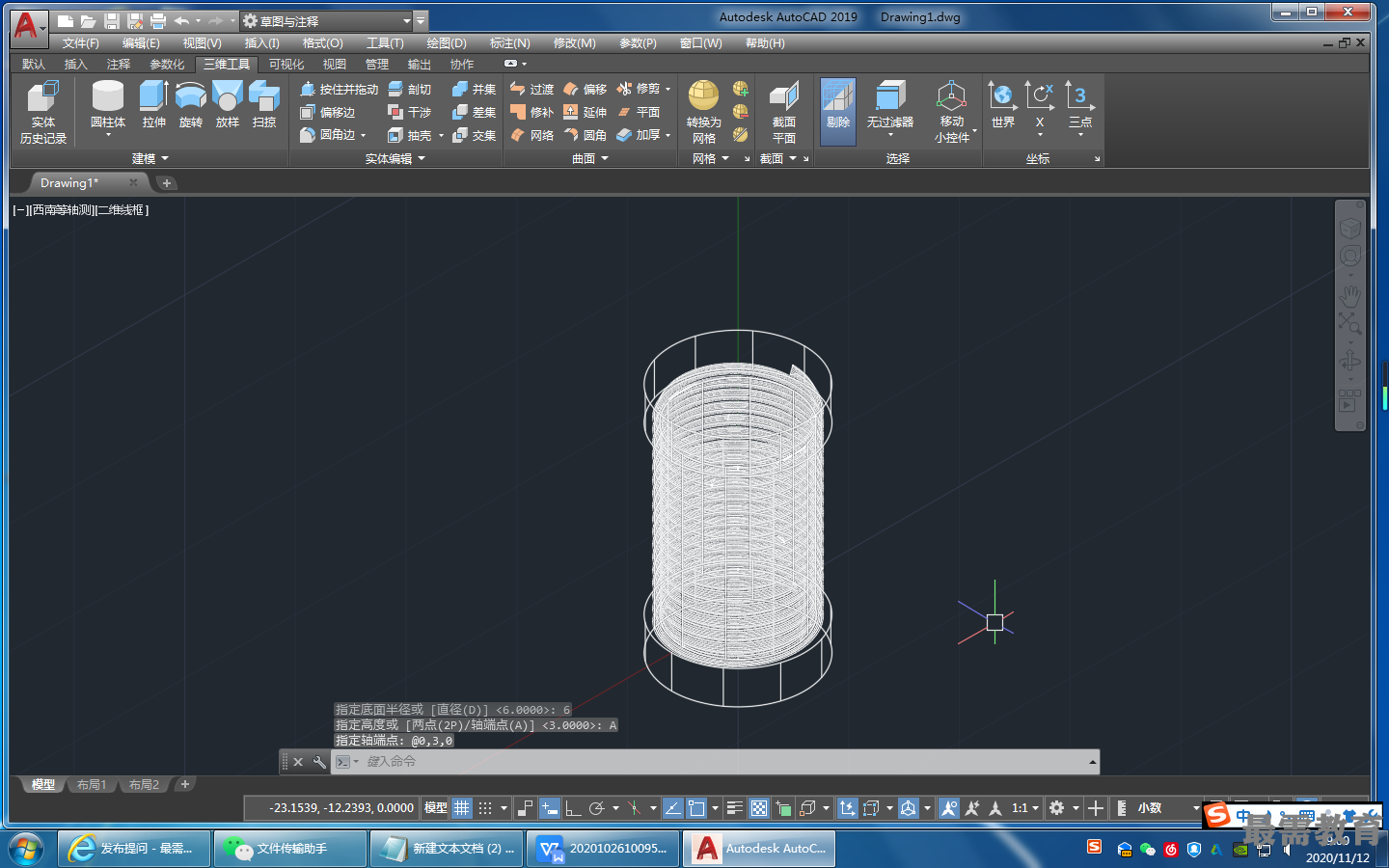

(5)單擊“三維工具”選項卡的“建?!泵姘逯械摹皥A柱體”按鈕,創建以坐標點 ( 0,0,0 )為底面中心點、半徑為5、軸端點為(@0,15,0)的圓柱體;創建以坐標點(0,0,0)為底面中心點、半徑為6、軸端點為(@0,-3,0)的圓柱體;創建以坐標點(0,15,0)為底面中心點、半徑為6、軸端點為(@0,3,0)的圓柱體,繪制結果如圖所示.
(6)單擊“三維工具”選項卡的“實體編輯”面板中的“并集”按鈕,將螺紋與半徑為5的圓柱體進行并集處理,然后單擊“三維工具”選項卡的“實體編輯”面板中的“差集”按鈕從主體中減去半徑為6的兩個圓柱體

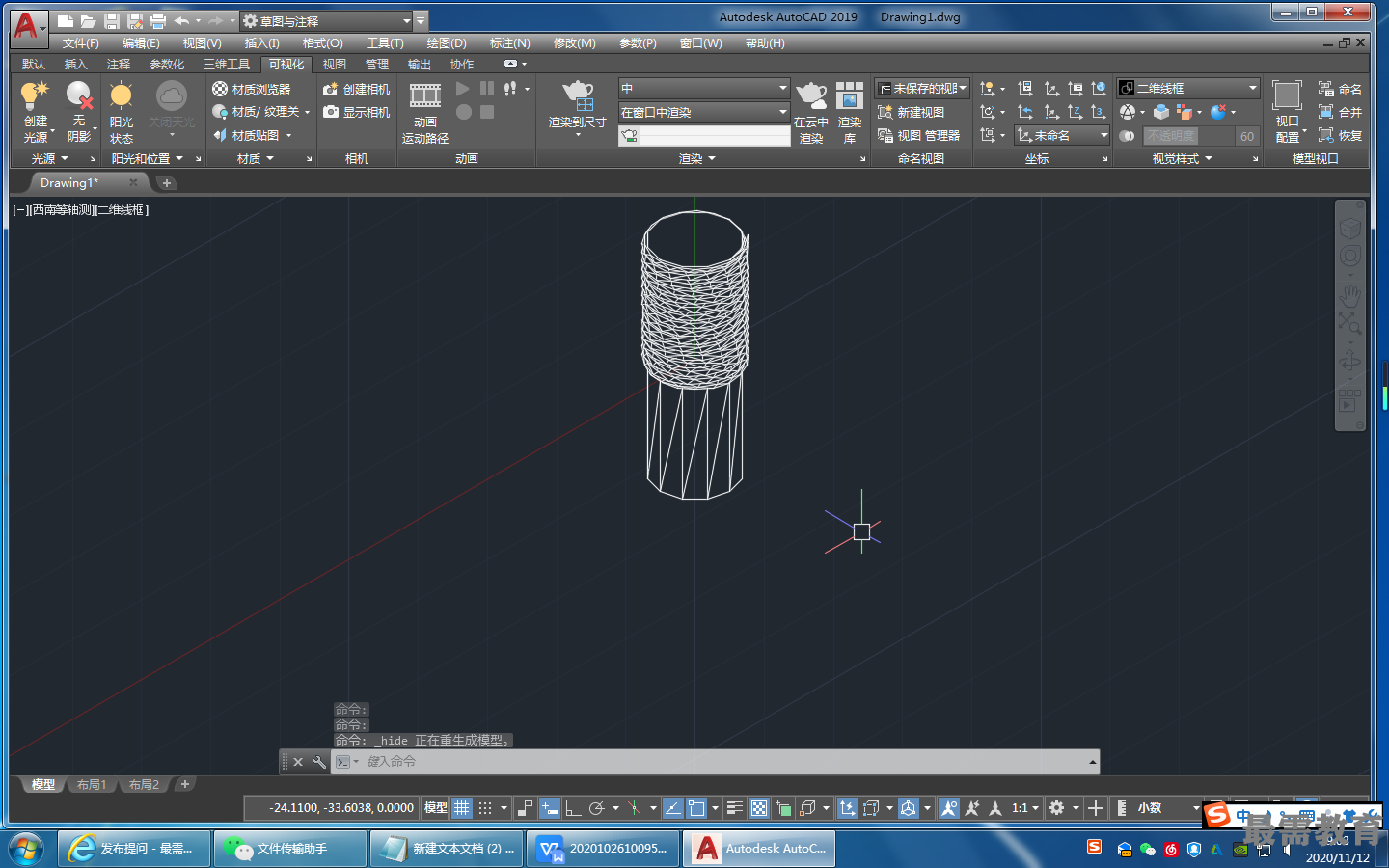

(7)單擊“三維工具”選項卡的“建模”面板中的“圓柱體”按鈕,繪制底面中心 點為(0,0,0)、半徑為5、軸端點為(@0,-14,0)的圓柱體,消隱后結果如圖所示。

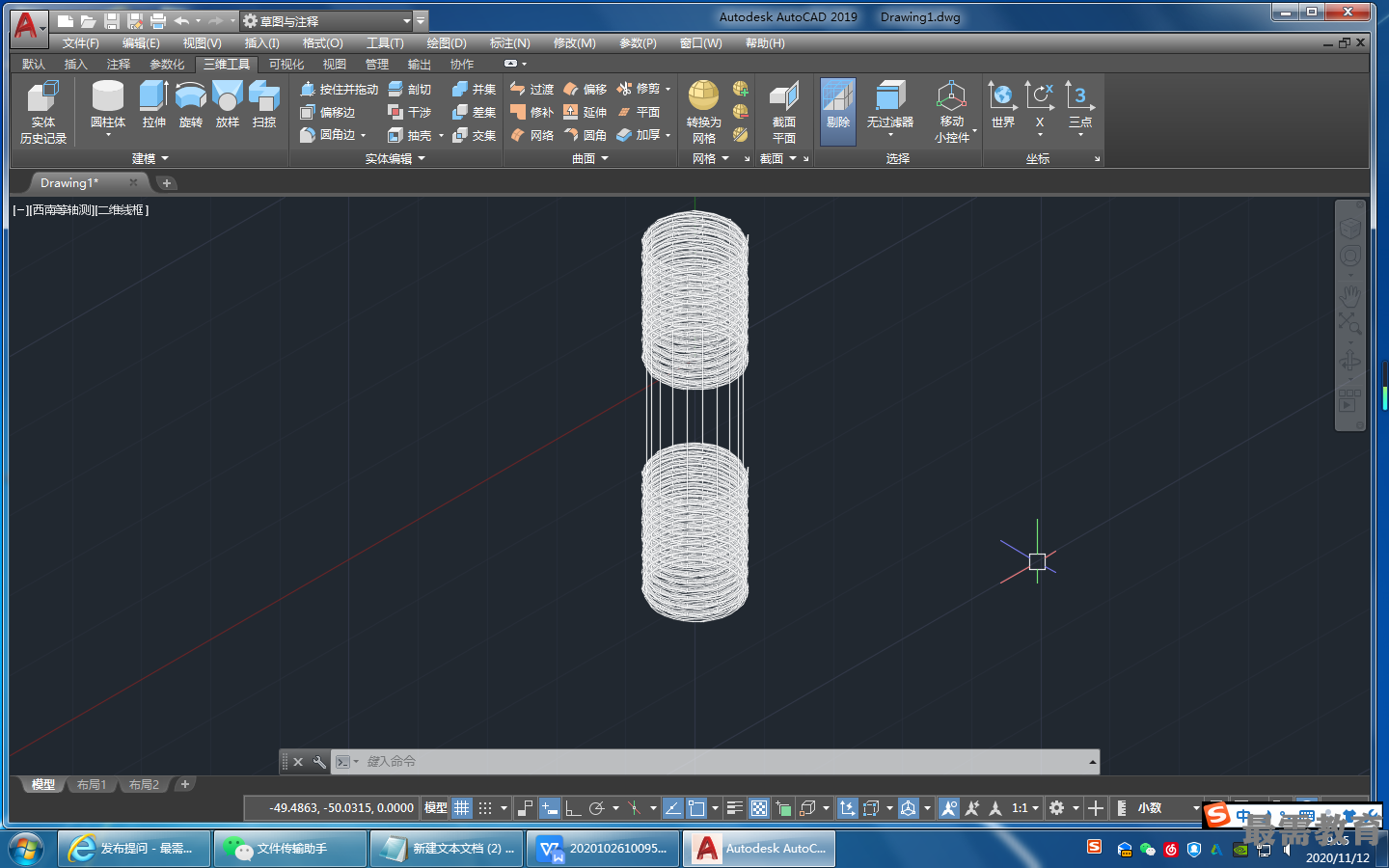

①單擊“默認”選項卡的“修改”面板中的“復制”按鈕,將最下面的一個螺紋從(0,15,0)復制到(0,-14,0),如圖所示。

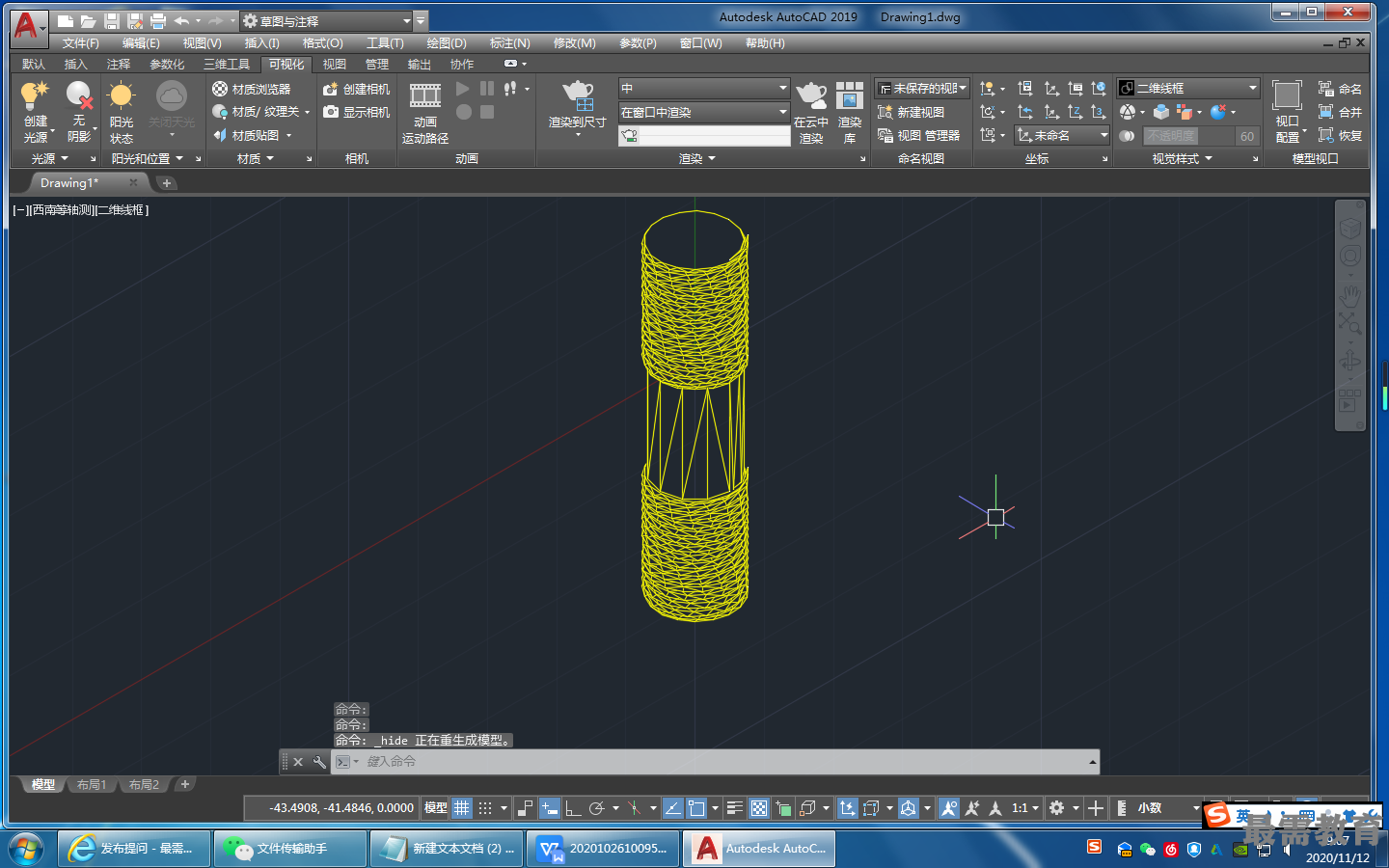

②單擊“三維工具”選項卡的“實體編輯”面板中的“并集”按鈕,將所繪制的圖形作并集處理,消隱后結果如圖所示。
③單擊“三維工具”選項卡的“實體編輯”面板中的“著色面”按鈕對相應的面進行著色。命令行提示與操作如下。
命令:SOLIDEDIT
實體編輯自動檢査:S0LIDCHECK=1
輸入實體編輯選項[面(F)/邊(E)/體(B)/放棄(U) /退出(X)] <退出>:F
[拉伸(E) /移動(M) /旋轉(R) /偏移 (0) /傾斜(T) /刪除(D) /復制(C) /顏色(L) /材質(A) /放棄(U) / 退出(X)]〈退出>:L
選擇面或[放棄(U)/刪除(R) /全部(ALL)]:(選擇實體上任意一個面)
選擇面或[放棄(U) /刪除(R> /全部(ALL) ] : ALL
選擇面或[放棄(U)/刪除(R) /全部(ALL)]:
此時彈出“選擇顏色”對話框,如圖所示,在其中選擇所需要的顏色,然后單擊 “確定”按鈕,退出對話框。

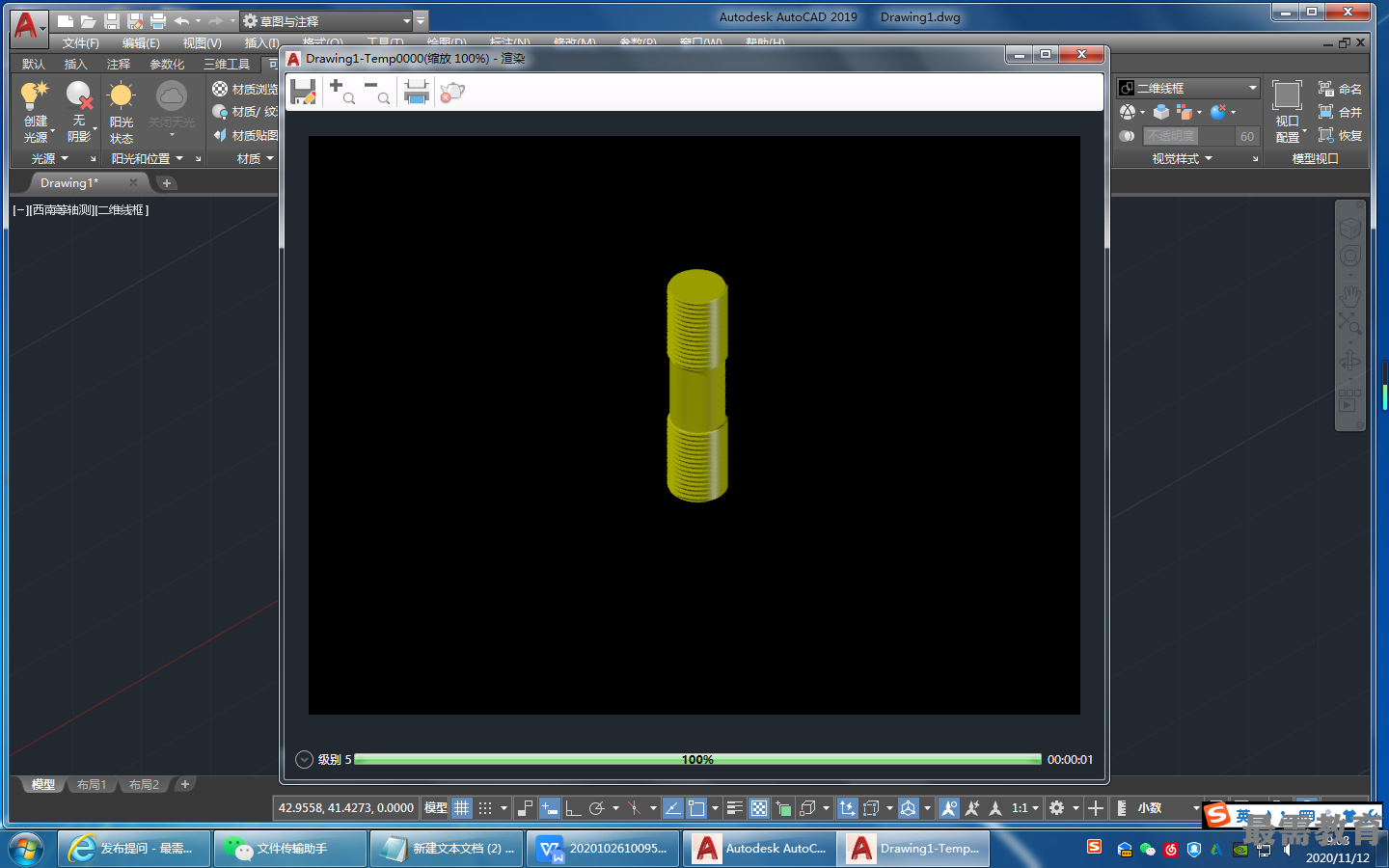

單擊“可視化”選項卡的“渲染”面板中的“渲染到尺寸”按鈕渲染后的效果如圖所示。
