怎樣使用AutoCAD 2019操作抽殼

提問人:卓娟發布時間:2020-11-12

(1)單擊“視圖”選項卡的“導航”面板中的“自由動態觀察”按鈕,調整視圖的角度,使實體的最大面朝上,以方便選取。
(2)單擊“三維工具”選項卡的“實體編輯”面板中的“抽殼”按鈕,選取實體的最大面為刪除面,對實體進行抽殼處理,抽殼厚度為1,命令行提示與操作如下。
命令:_solidedit
實體編輯自動檢査:SOLIDCHECK=1
輸入實體編輯選項[面(F)/邊(E)/體(B)/放棄(U)/退出(X)]〈退出〉:_body
輸入體編輯選項[壓?。↖) /分割實體(P) /抽殼(S) /清除(L) /檢查(C) /放棄(U) /退出(X)]〈退出>:_shell
選擇三維實體:選取實體
刪除面或[放棄(U)添加(A)/全部(ALL)]:選取實體的最大面
刪除面或[放棄(U)/添加(A)/全部(ALL)]:
輸入抽殼偏移距離:1
己開始實體校驗。
己完成實體校驗.

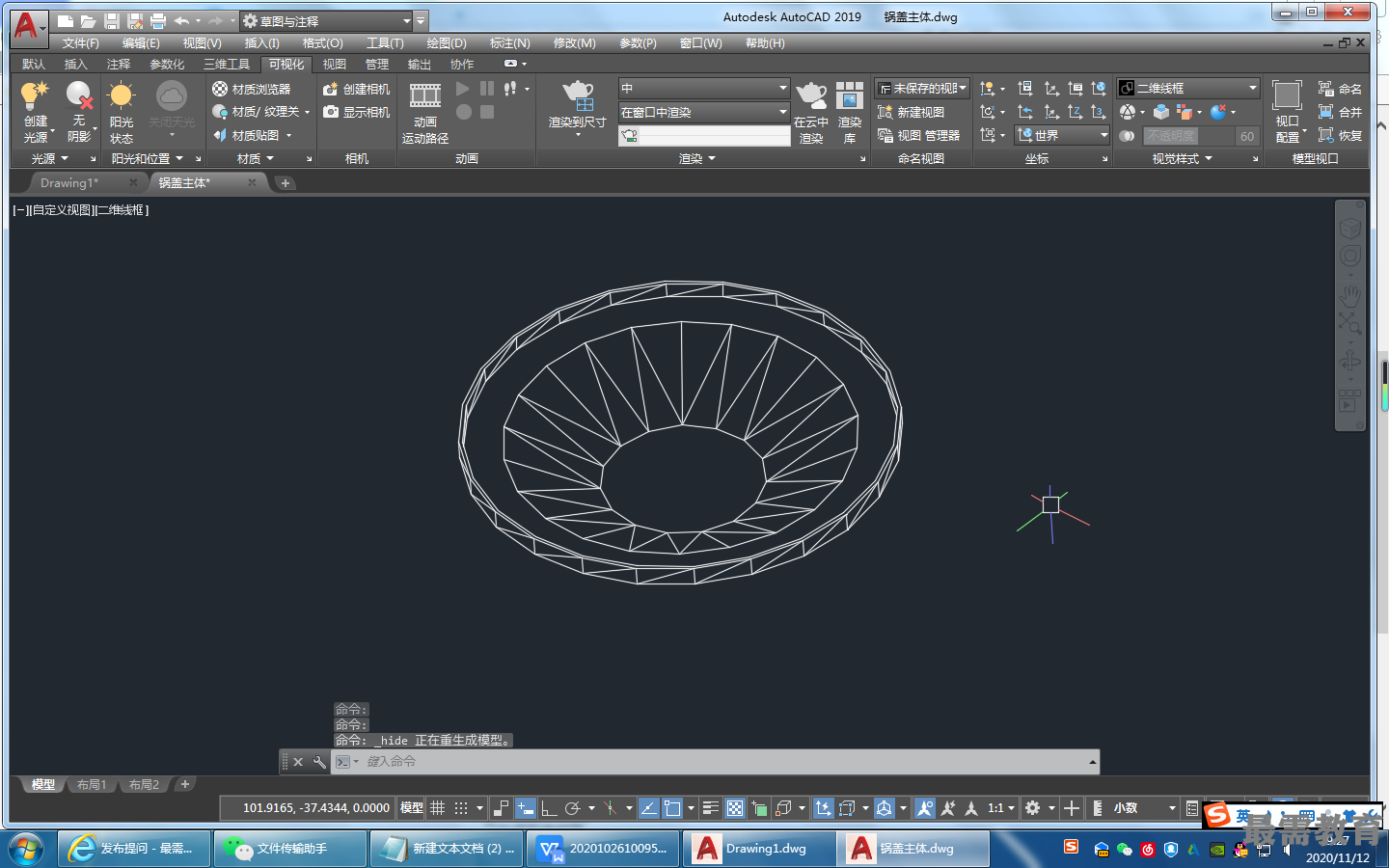

輸入體編輯選項[壓?。↖) /分割實體(P) /抽殼(S)/清除(L) /檢查(C) /放棄(U) /退出(X)] <退出> : 消隱后結果如圖所示。

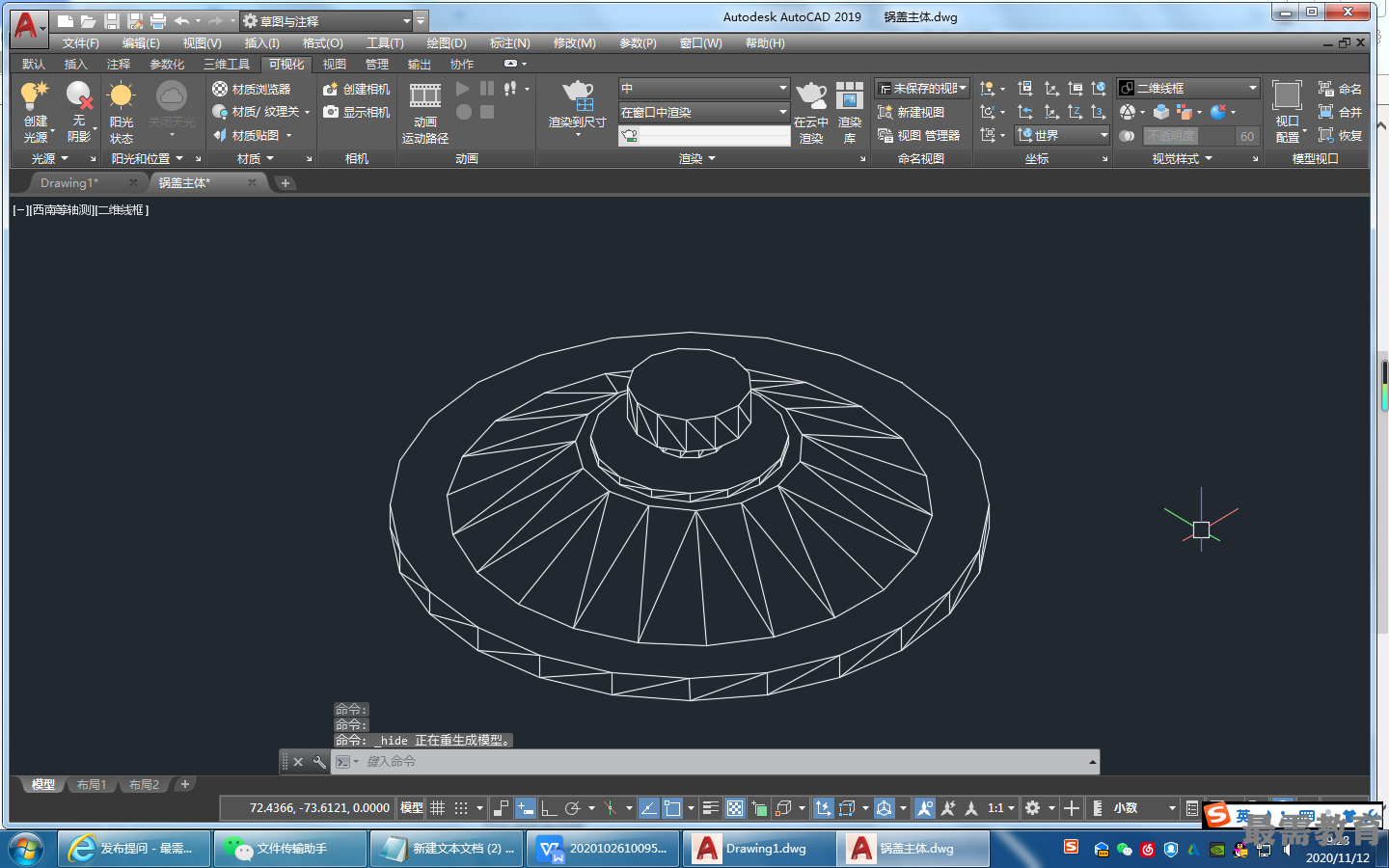

(3)將視圖切換至西南等軸測。單擊“三維工具”選項卡的“建?!泵姘逯械摹皥A柱體”按鈕,以(0,0,20.5)為底面圓心繪制半徑為20、高度為2的圓柱體;重復“圓柱體”命令,以(0,0,22.5)為底面圓心繪制半徑為7.5、高度為5的圓柱體;重復“圓柱體”命令, 以(0,0,27.5)為底面圓心繪制半徑為12.5、高度為8的圓柱體,消隱后如圖所示。


(4)單擊“三維工具”選項卡的“實體編輯”面板中的“傾斜面”按鈕,選取半徑為12.5的圓柱體的外圓柱面創建角度為15°的傾斜面,命令行提示與操作如下。
命令:_solidedit
實體編輯自動檢查:SOLIDCHECK=l
輸入實體編輯選項[面(F) /邊(E)/體(B) /放棄(U) /退出(X)] <退出>:_face
輸入面編輯選項[拉伸(E) /移動(M) /旋轉(R) /偏移(0) /傾斜(T) /刪除(D) /復制(C) /顏色(L) /材質 (A) /放棄(U) /退出(X)]〈退出>:_taper
選擇面或[放棄(U)/刪除(R)]:選最半徑為12.5的圓柱面
選擇面或[放棄(U)/刪除(R)/全部(ALL)]:
指定基點:選取此圓柱體下底面圓心
指定沿傾斜軸的另一個點:選取此圓柱體上表面圓心
指定傾斜角度:15
已開始實體校驗。
己完成實體校驗。
輸入面編輯選項[拉伸(E) /移動(M)/旋轉(R)/偏移(0) /傾斜(T) /刪除(D) /復制(C) /顏色(L) /材質 (A)/放棄(U)/退出(X)] < 退出>:

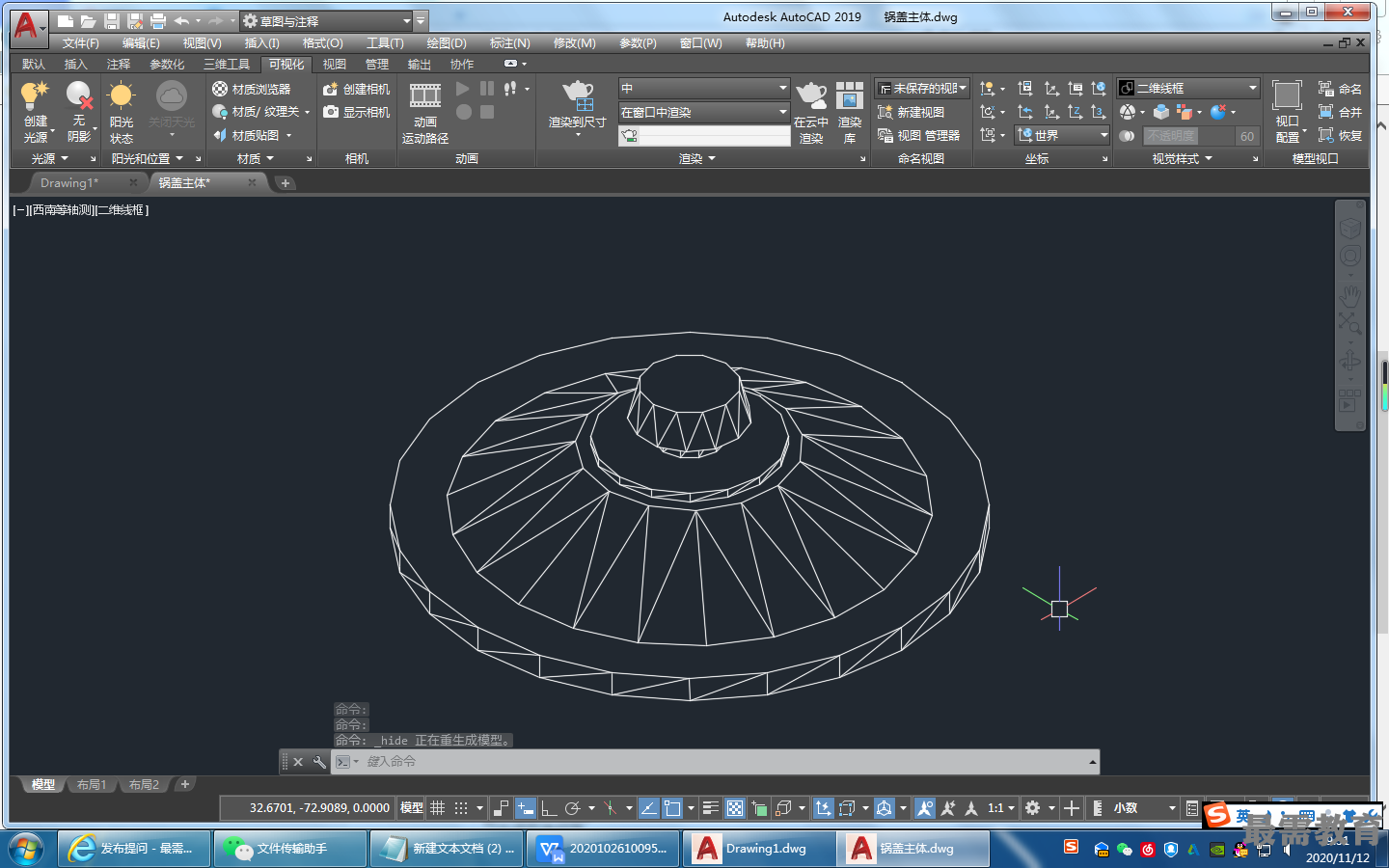

消隱后結果如圖所示。

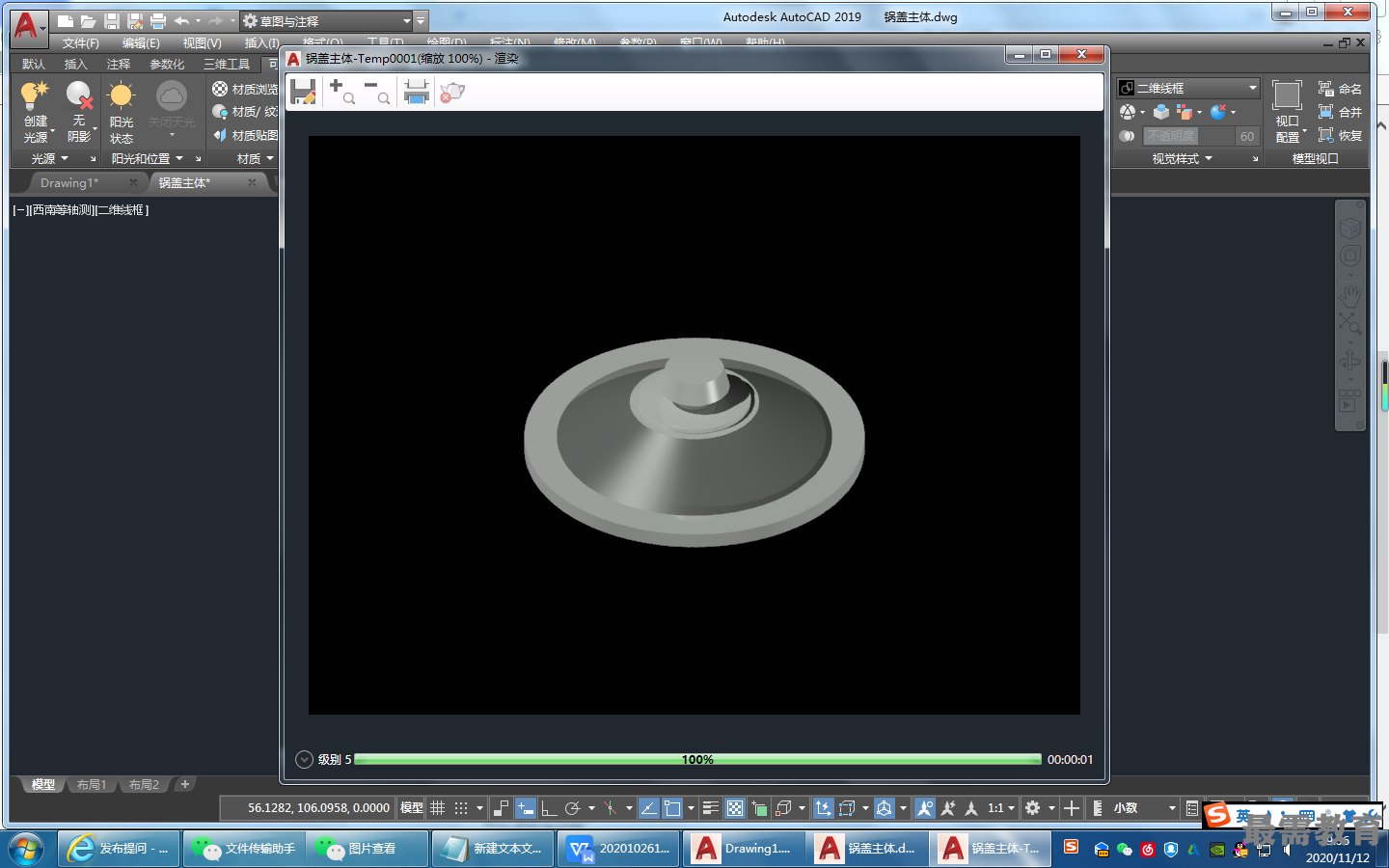

(5)單擊“三維工具”選項卡的“實體編輯”面板中的“并集”按鈕,將圖中所有實體進行并集運算,著色效果如圖所示。
