如何快速執行清除CAD 2019
提問人:卓娟發布時間:2020-11-12
刪除共享邊以及那些在邊或頂點具有相同表面或曲線定義的頂點;刪除所有多余的邊、 頂點以及不使用的幾何圖形,不刪除壓印的邊。在特殊情況下,清除可以刪除共享邊或那些 在邊的側面或頂點具有相同曲面或曲線定義的頂點。
命令行:SOLIDEDIT。

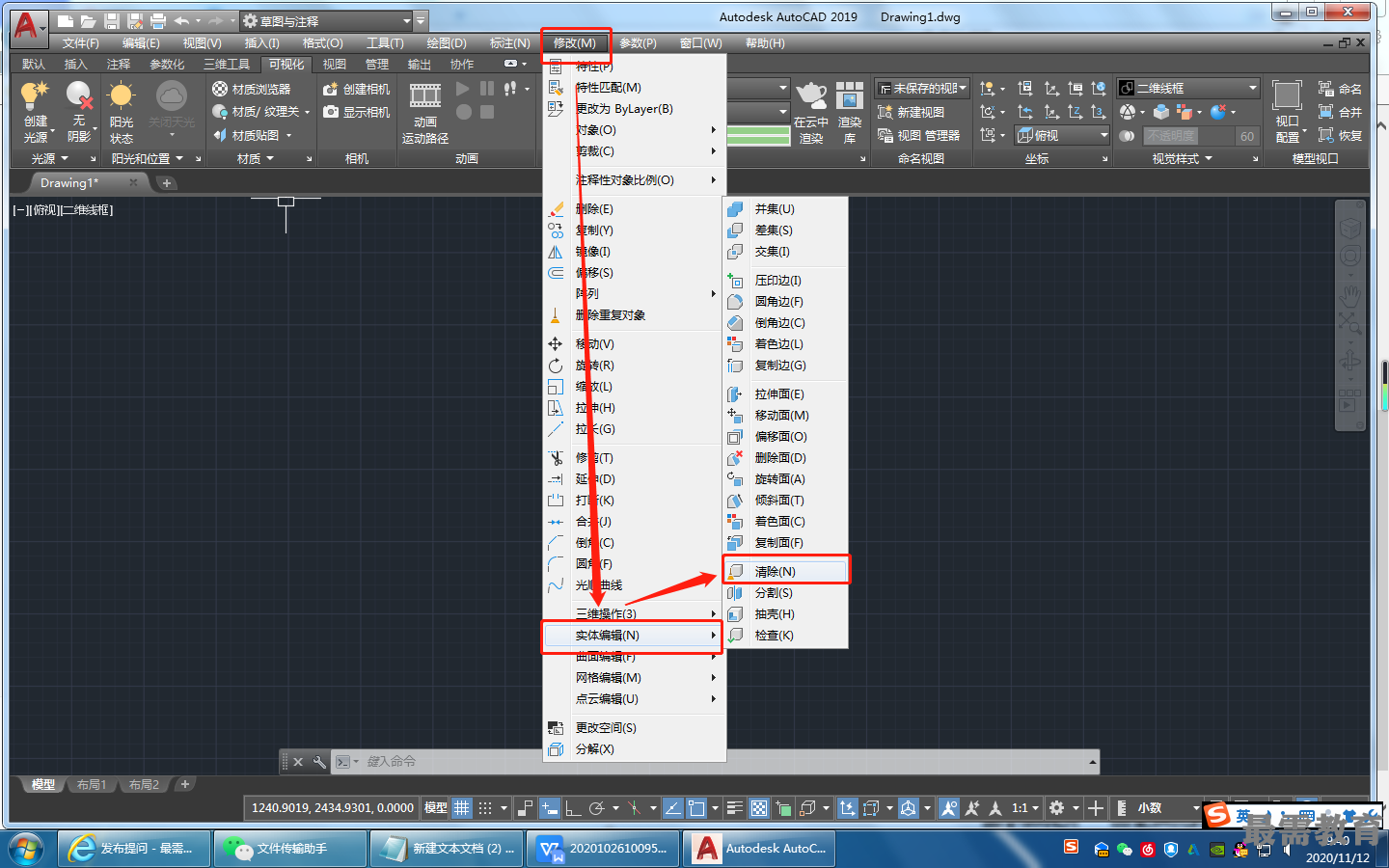

菜單欄:選擇菜單欄中的“修改”一“實體編輯”一“清除”命令。
工具欄:單擊“實體編輯”工具欄中的“清除”按鈕。
功能區:單擊“三維工具”選項卡的“實體編輯”面板中的“清除”按鈕。
命令:_solidedit
實體編輯自動檢查:S0LIDCHECK=1
輸入實體編輯選項[面(F)/邊(E)/體(B)/放棄(U)/退出(X)] <退出>:_body
輸入體編輯選項[壓?。↖)/分割實體(P)/抽殼(S)/清除(L)/檢查(C)/放備(U)/退出(X)] <退出>: _clean
選擇三維實體:(選擇要刪除的對象)
