如何操作距離查詢CAD 2019

提問人:卓娟發布時間:2020-11-12

(1)在“實用工具”面板中單擊"距離”按紐,根據命令提示指定測量第一點,如圖所示

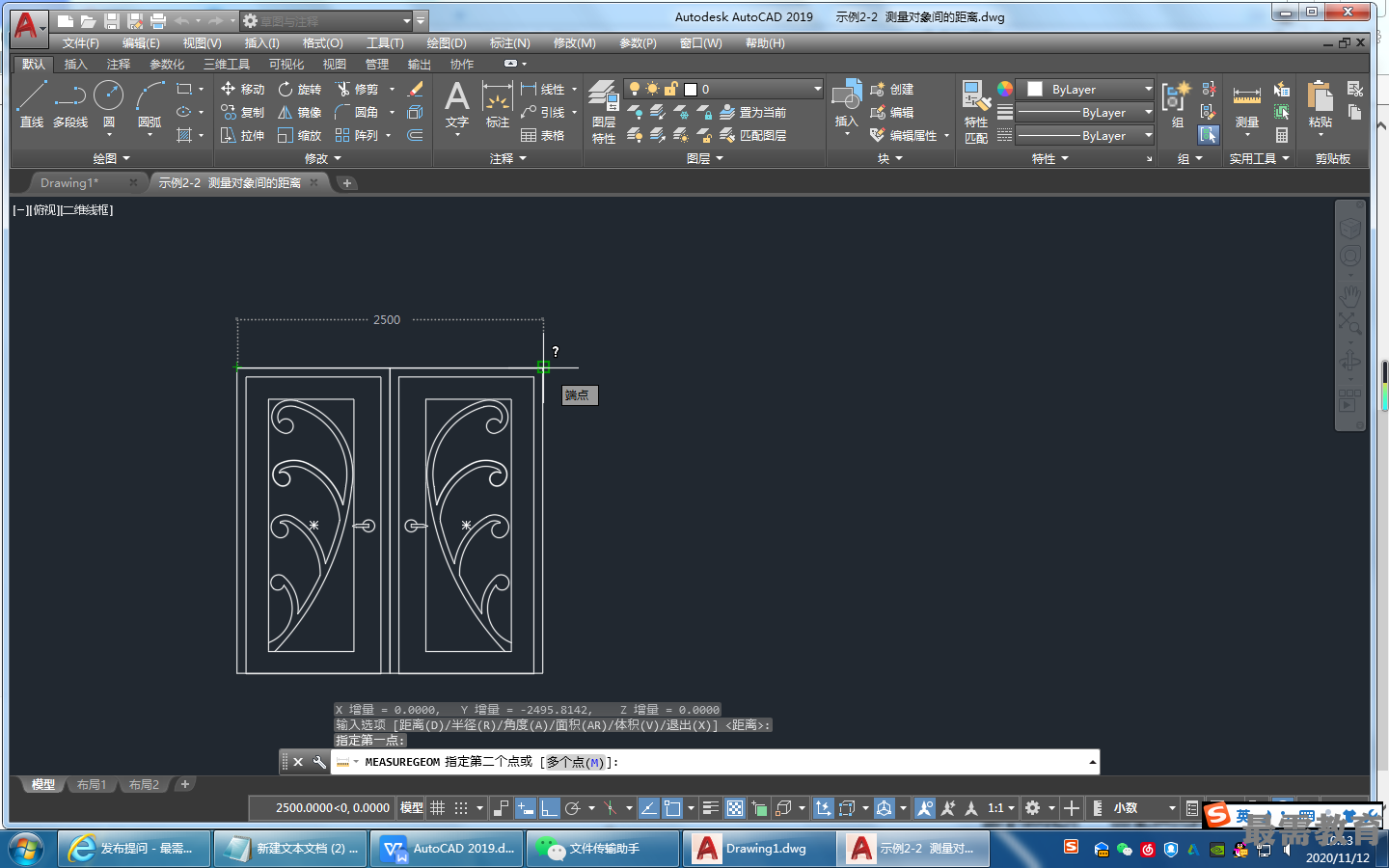

(2)然后再指定第二點,此時,在光標附近即可查看孩對象的距離值,如圖所示。
(3)在命令行中輸入X,然后按回車鍵,即可退出測量距離操作,此時系統將在命令行或AutoCAD文本窗口中顯示這兩點之間的距離值,命令行提示內容如下。
命令:_MEASUREGEOM
輸入選項[距離(D)/半徑(R)/角度(A)/面積(AR)/體積(V)] <距離〉:_distance
指定第一點:
指定第二個點或[多個點(M)]:
距離= 2500.0000, XY平面中的傾角=0,與XY平面的夾角= 0
X 增置=2500.0000, Y 增增置= 0.0000, Z 增置= 0.0000
輸入選項[距離(D)/半徑(R)/角度(A)/面積(AR)/體積(V)/退出(X)] <距離>:X
