CAD2020詳圖索引符號及詳圖符號

提問人：卓娟發布時間：2020-11-12

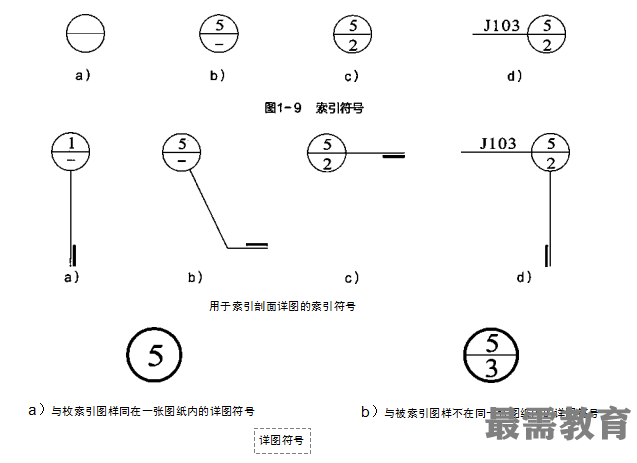

在平面圖、立面圖、剖面圖中會有需要另設詳圖表示的部位，可標注一個索引符號，以表明該詳圖的位置，該索引符號就是詳圖索引符號。詳圖索引符號采用細實線繪制，圓圈直徑10mm
詳圖符號即詳圖的編號，用粗實線繪制，圓圈直徑為14mm
