AutoCAD 2020-極軸捕捉

提問人:卓娟發布時間:2020-11-13

極軸捕捉是在創建或修改對象時,按事先給定的角度增量和距離增量來追蹤特征點,即捕捉相對于初始點并且滿足指定扱軸距離和極軸角的目標點。
極軸追蹤設置主要是設置追蹤的距離増量和角度增量,以及與之相關聯的捕捉模式。這些設置可以通過 "草圖設置”對話框的"捕捉和柵格"選項卡與“極軸追蹤"選項卡來實現。

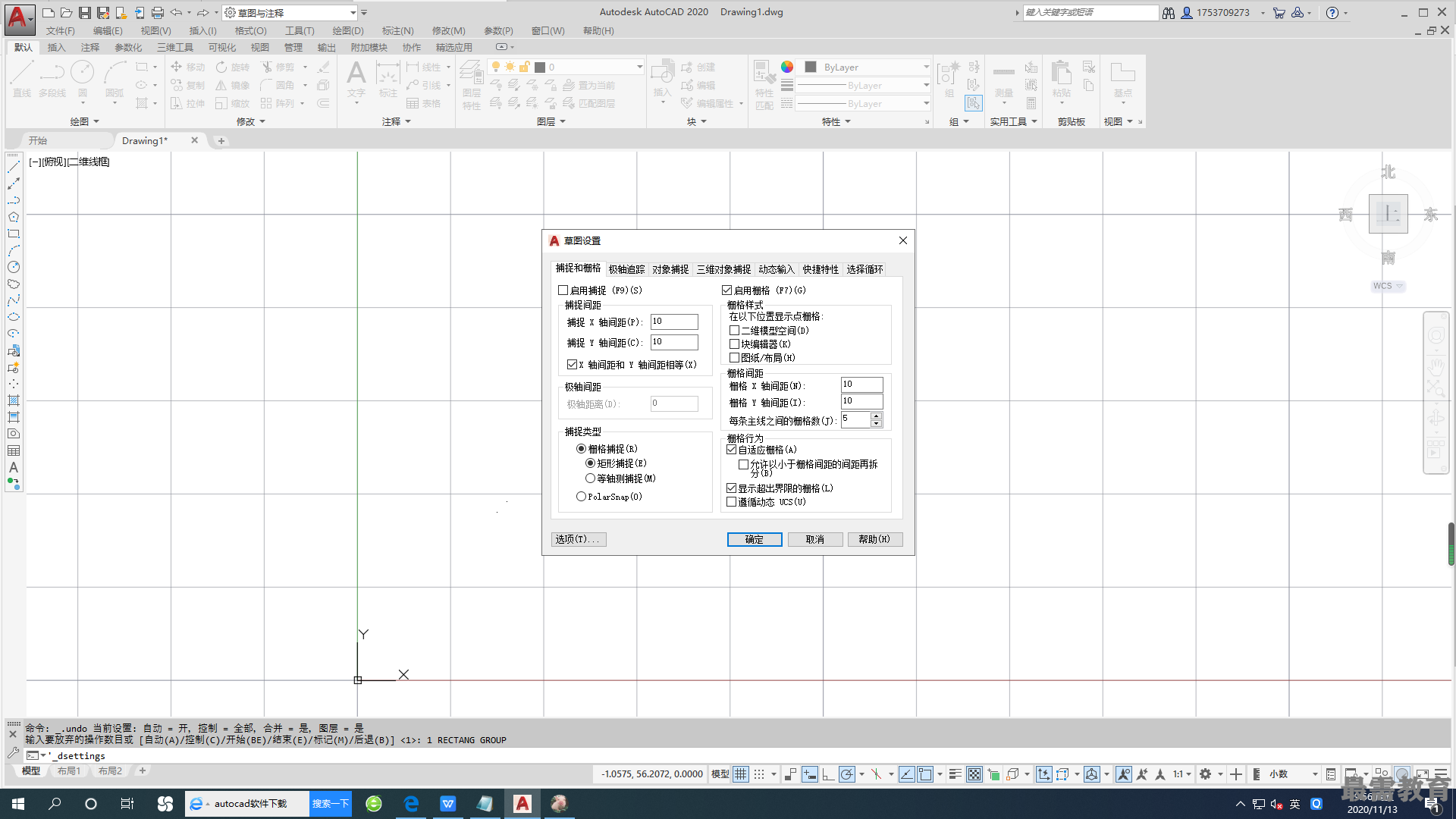

①設置極軸距離。在“草圖設置”對話框的“捕捉和柵格"選項卡中,可以設置"極軸距離",單位為 mm。繪圖時,光標將按指定的極軸距離增量進行移動。

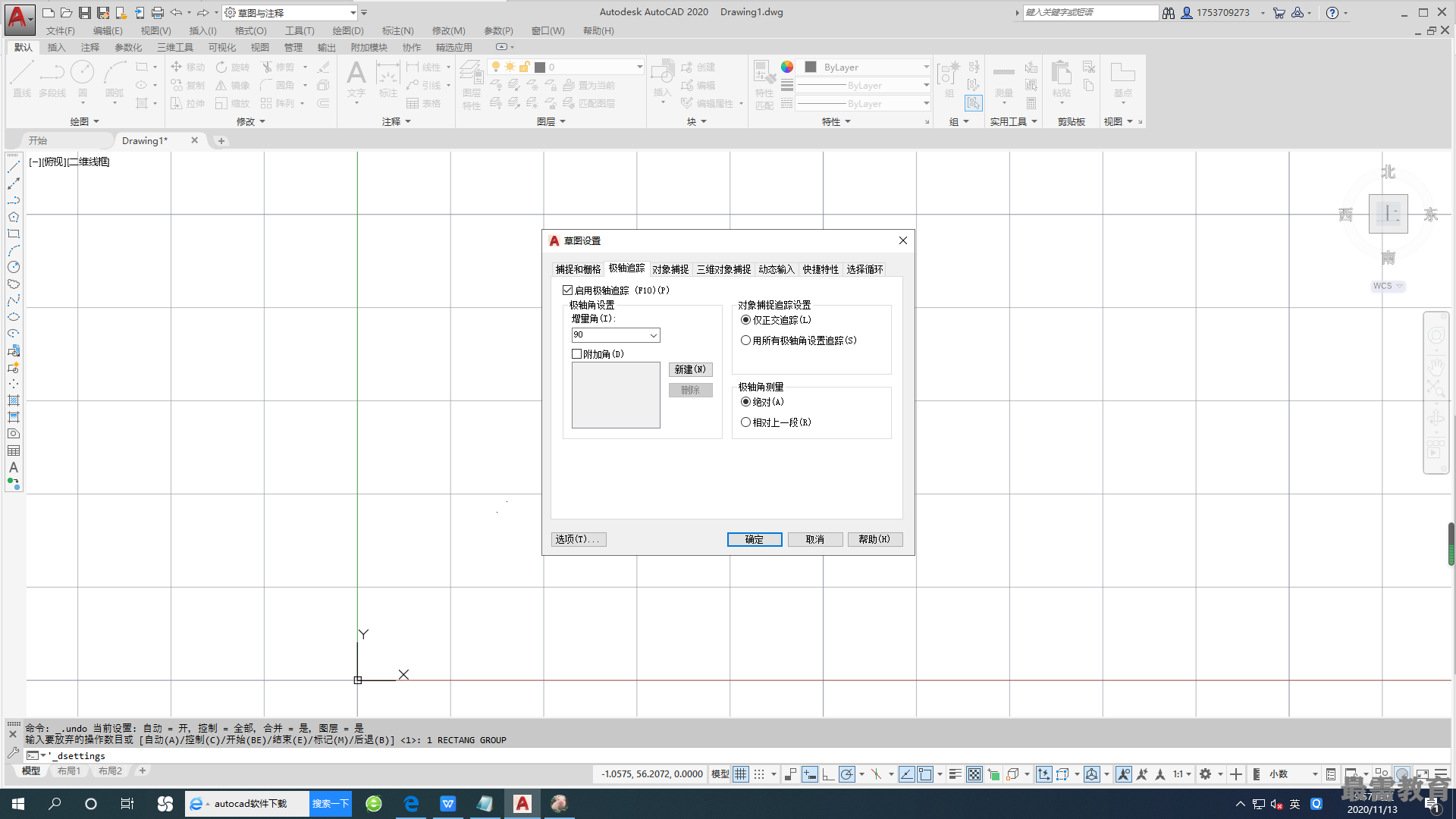

②設置極軸角度。在"草圖設置”對話框的“極軸追蹤”選項卡中,可以設置極軸角增量角度。設置時,可以在"增量角"下拉列表框中選擇90、45、30、22.5、18、15、10和5為極軸角增量,也可以直接輸入其他任意角度。光標移動時,如果接近極軸角,將顯示對齊路徑和工具欄提示。



"附加角”用于設置極軸追蹤時是否采用附加角度追蹤。選中"附加角"復選框后,可通過“新建”命令 或者“刪除”命令來增加、刪除附加角度值。
③“對象捕捉追蹤設置"用于設置對象捕捉追蹤的模式。如果選中"僅正交追蹤”單選按鈕,則當采用追蹤功能時,系統僅在水平和垂直方向上顯示追蹤數據;如果選中"用所有極軸角設置追蹤”單選按鈕,則當采用追蹤功能時,系統不僅可以在水平和垂直方向顯示追蹤數據,還可以在設置的"極軸角設置增量角"與"附加角"所確定的一系列方向上顯示追蹤數據。
④"極軸角測量”用于設置極軸角的角度測量采用的參考基準,"絕對”則是相對水平方向逆時外測量,“相對上一段”則是以上一段對象為基準進行測量。
