AutoCAD 2020-對象捕捉

AutoCAD給所有的圖形對象都定義了特征點，對象捕捉則是指在繪圖過程中，通過捕捉這些特征點，迅速準確地將新的圖形對象定位在現有對象的確切位置上，例如圓的圓心、線段中點或兩個對象的交點等。在AutoCAD2020中，可以通過單擊狀態欄中的"對象捕捉"命令圖標，或是在"草圖設置”對話框中選擇"對象捕捉”選項卡并選中“啟用對象捕捉”單選按鈕，來完成啟用對象捕捉功能。在繪圖過程中， 對象捕捉功能的調用可以通過以下方式完成。

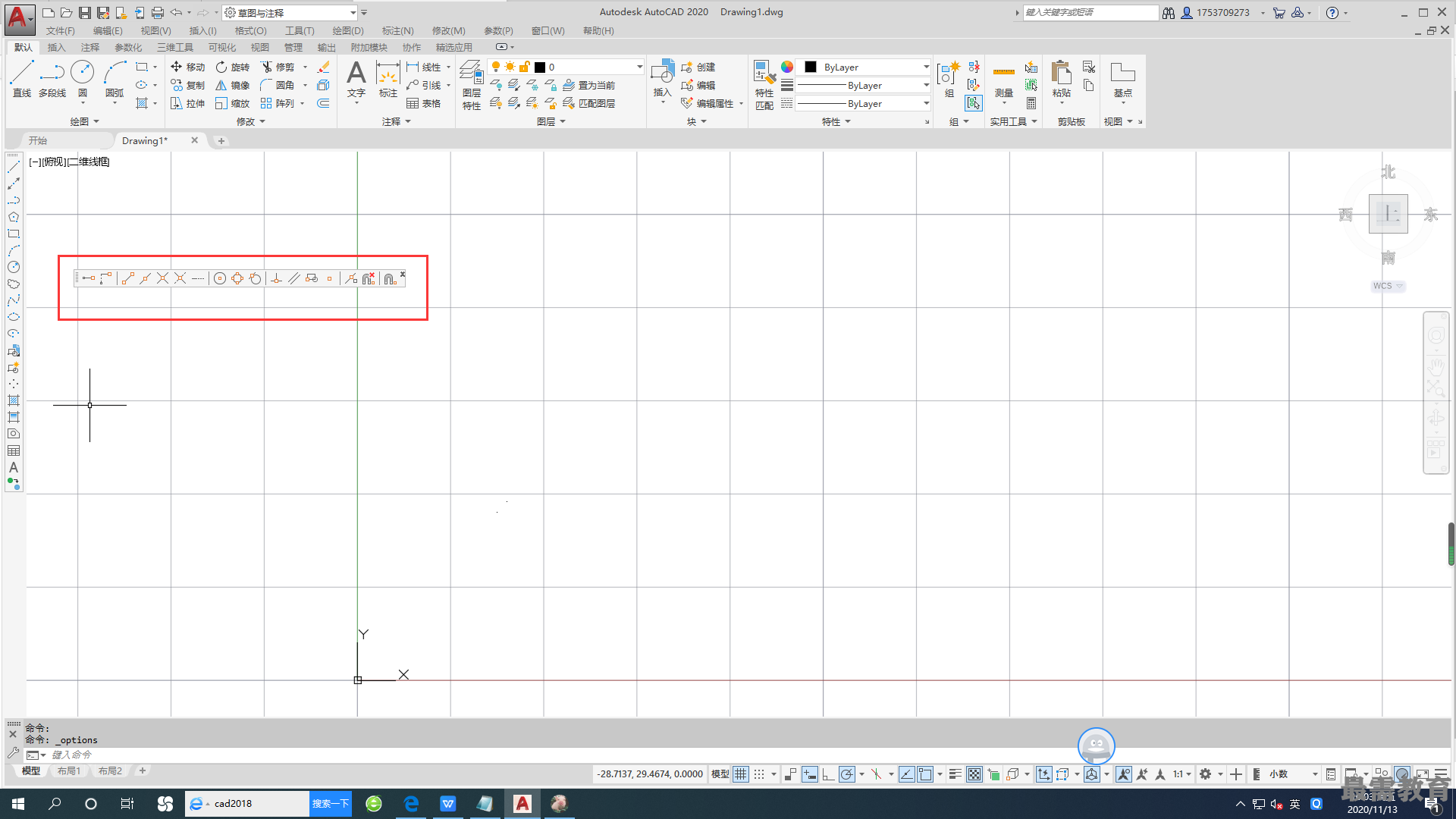

①“對象捕捉"工具欄，在繪圖過程中，當系統提示需要指定點位置時，可以單擊“對象捕捉”工具欄中相應的"特征點”命令圖標，再把光標移動到要捕捉的對象上的特征點附近，AutoCAD會自動提示并捕捉到這些特征點。

②對象捕捉快捷菜單。在需要指定點位置時，還可以按?。糃trl＞鍵或＜Shift＞鍵，單擊鼠標右鍵，彈出 "對象捕捉”快捷菜單,從該菜單中一樣可以選擇某一種特征點執行對象捕捉，把光標移動到要捕捉對象上的特征點附近，即可捕捉到這些特征點
③使用命令行。當需要指定點位置時，在命令行中輸入相應特征點的關鍵字，把光標移動到要捕捉對象上 的特征點附近，即可捕捉到這些特征點。
