AutoCAD 2020-圖形縮放及說明

提問人:卓娟發布時間:2020-11-13

圖形縮放命令圖標類似于照相機的鏡頭,可以放大或縮小屏幕所顯示的范圍,只改變視圖的比例,但是對象的實際尺寸并不發生變化。圖形縮放功能在繪制大幅面機械圖,尤其是裝配圖時非常有用,是使用頻率最高的命令之一。該命令可以在其他命令執行時運行。執行圖形縮放命令,主要有以下3種方法。
1)在命令行中輸入“ZOOM”命令。

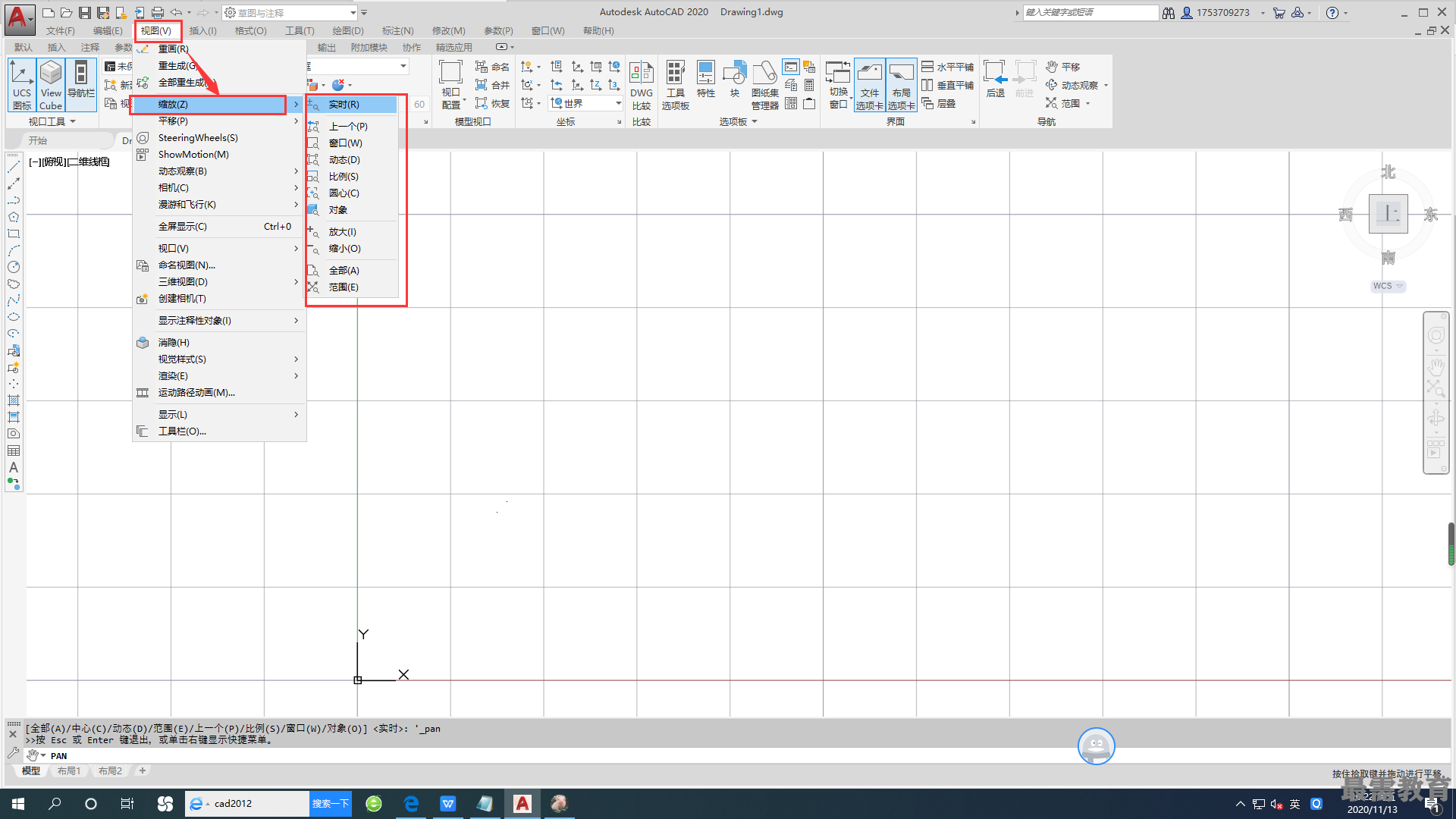

image.png2)選擇菜單欄中的“視圖”-“縮放”命令。

image.png3)單擊“標準”工具欄中的“實時縮放”命令圖標
執行上述命令后,根據系統提示指定窗口的角點,然后輸入比例因子。命令行提示中各選項的含義如下。
①實時。這是縮放命令的默認操作,即在輸入“ZOOM”命令后,直接按<Enter>鍵,將自動執行實時縮放操作。實時縮放就是可以通過上下移動鼠標交替進行放大和縮小。在使用實時縮放時,系統會顯示一個“+”號或“-”號。當縮放比例接近極限時,AutoCAD將不再與光標一起顯示"+"號或“-”號。需要從實時縮放操作中退出時,可按<Enter>鍵、<Esc>鍵或在空白處單擊鼠標右鍵,在彈出的快捷菜單中選擇“退出”命令。
②全部(A)。執行ZOOM命令后,在提示文字后輸入“A”,即可執行“全部(A) ”縮放操作。不論圖形有多大,該操作都將顯示圖形的邊界或范圍,即使對象不包括在邊界以?xún)?nèi),它們也將被顯示。因此,使用“全部(A) ”縮放選項,可查看當前視口中的整個圖形。
③中心(C)。通過確定一個中心點,該選項可以定義一個新的顯示窗口。操作過程中需要指定中心點以及輸入比例或高度。默認新的中心點就是視圖的中心點,默認的輸入高度就是當前視圖的高度,直接按 <Enter>鍵后,圖形將不會被放大,如果輸入比例,數值越大,圖形放大倍數也將越大。也可以在數值后面緊跟一個X,如3X,表示在放大時不是按照絕對值變化,而是按相對于當前視圖的相對值縮放。
④動態(D)。通過操作一個表示視口的視圖框,可以確定所需顯示的區域。選擇該選項,在繪圖窗口中出現一個小的視圖框,按住鼠標左鍵左右移動可以改變視圖框的大小,定形后釋放左鍵,再按下鼠標左鍵移動視圖框,確定圖形中的放大位置,系統將清除當前視口并顯示一個特定的視圖選擇屏幕。這個特定屏幕由有關當前視圖及有效視圖的信息構成。
⑤范圍(E)。可以使圖形縮放至整個顯示范圍。圖形的范圍由圖形所在的區域構成,剩余的空白區域?qū)⒈缓雎?。?yīng)用這個選項,圖形中所有的對象都盡可能地被放大。
⑥上一個(P)。在繪制一幅復雜的圖形時,有時需要放大圖形的一部分以進行細節的編輯。當編輯完成后,有時希望回到前一個視圖。這種操作可以使用“上一個(P) ”選項來實現。當前視口由縮放命令的各種選項或移動視圖、視圖恢復、平行投影或透視命令引起的任何變化,系統都會保存。每一個視口最多可以保存 10個視圖。連續使用“上一個(P) “選項可以恢復前10個視圖。
⑦比例(S)。提供了3種使用方法。在提示信息下,直接輸入比例系數,AutoCAD將按照此比例因子 放大或縮小圖形的尺寸。如果在比例系數后面加一個“X”,則表示相對于當前視圖計算的比例因子。使用比例因子的第三種方法就是相對于圖形空間進行設置。
⑧窗口(W)。窗口是最常使用的選項。通過確定一個矩形窗口的兩個對角來指定所需縮放的區域,對角點可以由鼠標指定,也可以輸入坐標確定。指定窗口的中心點將成為新的顯示屏幕的中心點。窗口中的區域?qū)⒈环糯蠡蛘呖s小。調用ZOOM命令時,可以在沒有選擇任何選項的情況下,利用鼠標在繪圖窗口中直接指 定縮放窗口的兩個對角點。
⑨對象(O)??s放以便盡可能大地顯示一個或多個選定的對象并使其位于視圖的中心。可以在啟動 ZOOM命令前后選擇對象。
