AutoCAD 2020-建立新圖層

提問人:卓娟發布時間:2020-11-13

新建的CAD文檔中只能自動創建一個名為0的特殊圖層。默認情況下,圖層0將被指定使用7號顏色、 Continuous線型、默認線寬,以及NORMAL打印樣式。不能刪除或重命名圖層0。通過創建新的圖層,可以將類型相似的對象指定給同一個圖層使其相關聯。通過將對象分類放到各自的圖層中,可以快速有效地控制對 象的顯示以及對其進行更改。調用圖層特性管理器命令的方法有以下3種。
1)在命令行中輸入"LAYER"或“LA”命令。

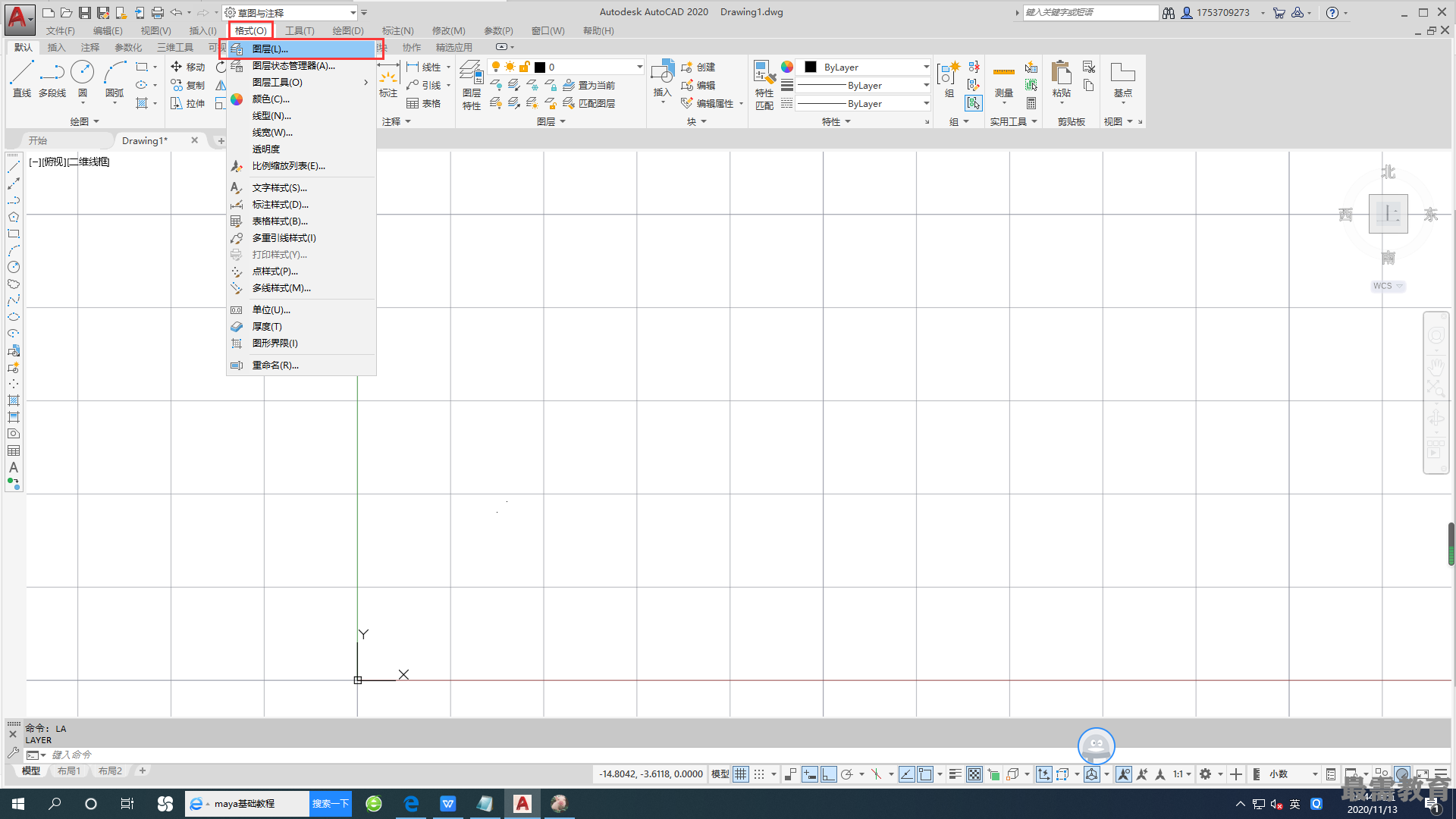

image.png2)選擇菜單欄中"格式"-“圖層”命令。

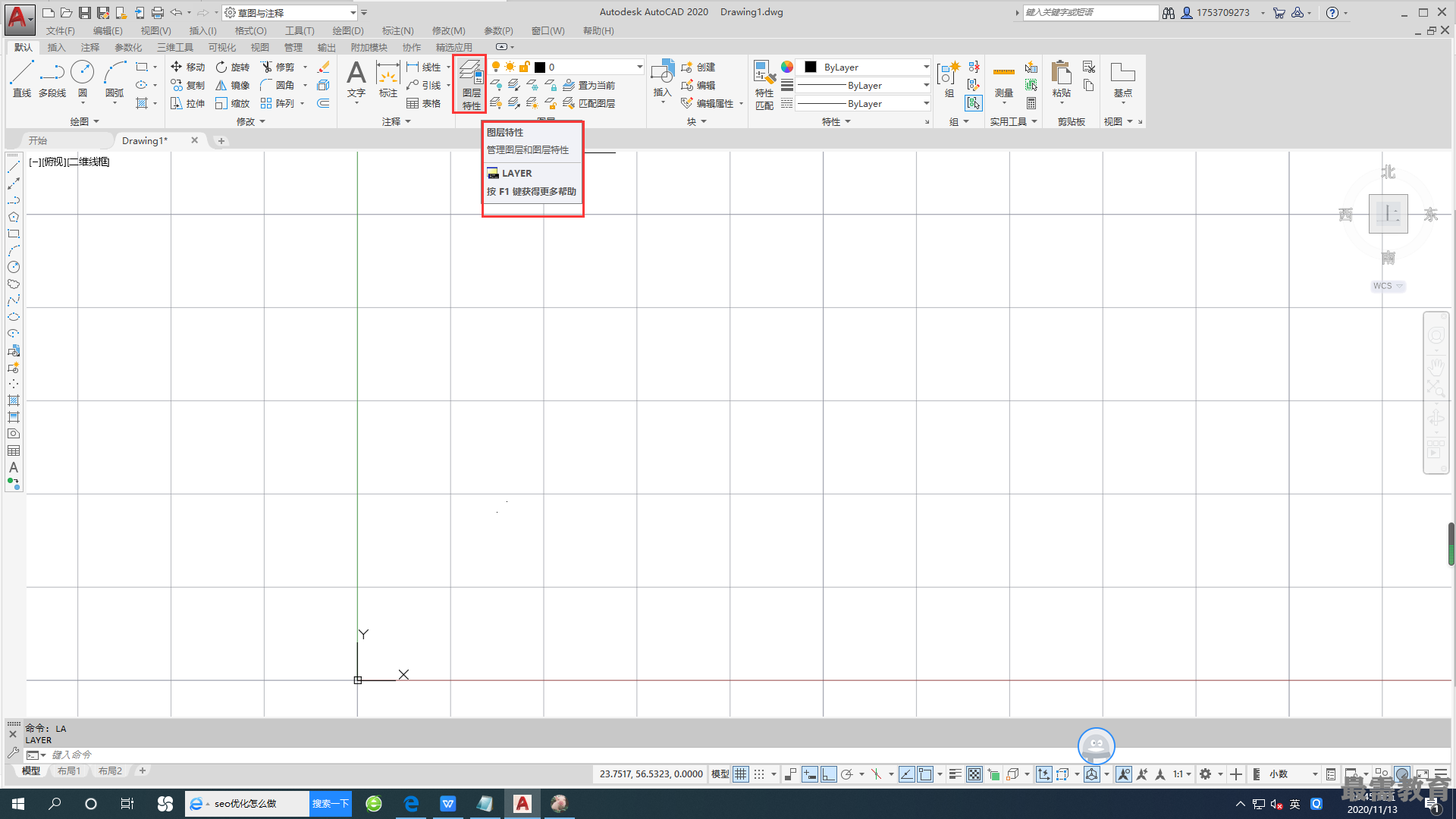

image.png3)單擊“圖層”工具欄中的“圖層特性管理器"命令圖標。

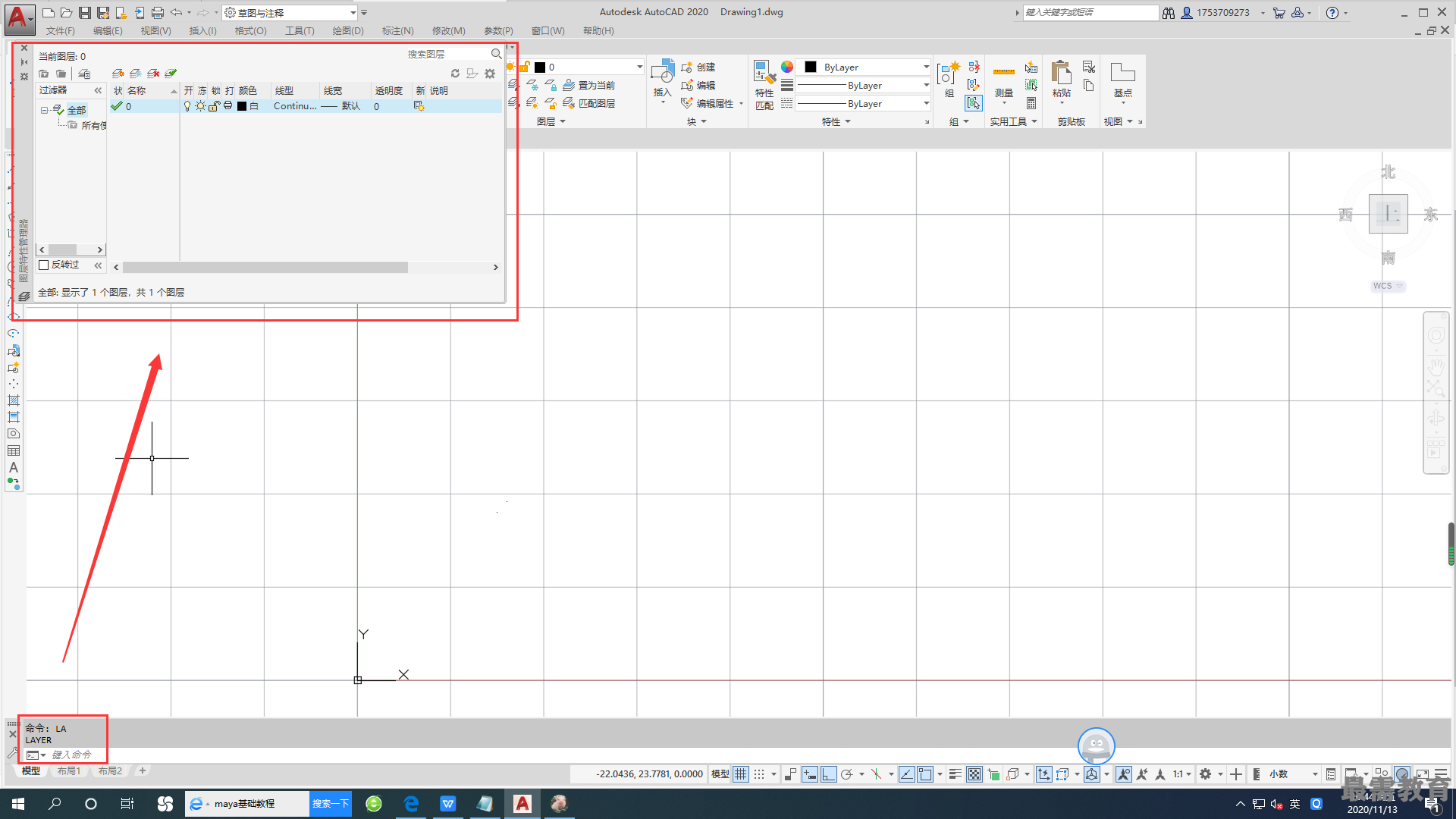

image.png執行上述命令后,系統彈岀"圖層特性管理器"選項板
單擊“圖層特性管理器”選項板中的"新建”命令,建立新圖層,默認的圖層名為"圖層1"。圖層可以根據繪圖需要更改名稱,例如改為實體層、中心線層或標準層等。
在一個圖形中可以創建的圖層數以及在每個圖層中可以創建的對象數實際上是無限的。圖層最長可使用 255個字符的字母數字命名。圖層特性管理器按名稱的字母順序排列圖層。
在每個圖層屬性設置中,包括圖層名稱、關閉/打開圖層、凍結/解凍圖層、鎖定/解鎖圖層、圖層線條顏色、圖層線條線型、圖層線條寬度、圖層透明度、圖層打印樣式以及圖層是否打印等幾個參數。
