如何使用CAD 2020設置圖層線寬

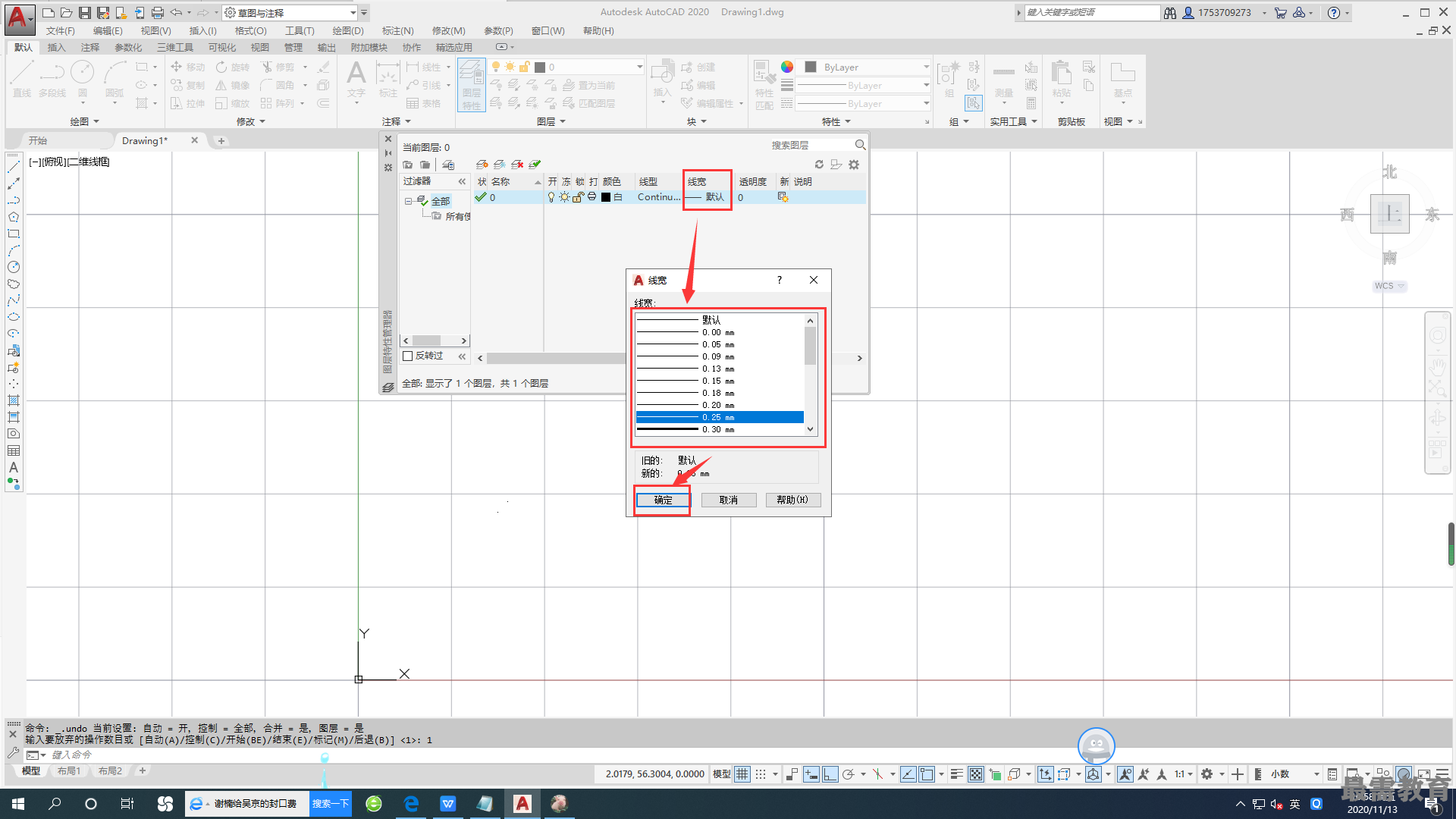

線寬設置顧名思義就是改變線條的寬度。用不同寬度的線條表現圖形對象的類型,也可以提高圖形的表達能力和可讀性,例如,繪制主要可見輪廓線使用粗實線'圖例填充線、家具線使用細實線。單擊圖層所對應的線寬圖標,彈出“線寬”對話框。選擇一個線寬,單擊“確定”按鈕,完成對圖層線寬的設置。
圖層線寬的默認值為0.25mm。在狀態欄為"模型”狀態時,顯示的線寬同計算機的像素有關。線寬為零時,顯示為一個像素的線寬。單擊狀態欄中的"線寬”圖標,屏幕上顯示的圖形線寬與實際線寬成比例,但線寬不隨著圖形的放大和縮小而變化?!熬€(xiàn)寬”功能關閉時,不顯示圖形的線寬,圖形的線寬均以默認寬度值顯示。單擊"線寬”圖標,可以在“線寬”對話框中選擇需要的線寬
