CAD 2020控制圖層

(1)切換當前圖層 ：不同的圖形對象需要繪制在不同的圖層中，在繪制前，需要將工作圖層切換到所需的圖層上。打開“圖層特性管理器”選項板，選擇圖層，單擊“當前圖層”命令圖標即可完成設置。
(2)刪除圖層：在“圖層特性管理器”選項板中的圖層列表框中選擇要刪除的圖層，單擊"刪除”按鈕即可刪除該圖層。從圖形文件定義中刪除選定的圖層，只能刪除未參照的圖層。參照圖層包括圖層。及 DEFPOINTS、包含對象(包括塊定義中的對象)的圖層、當前圖層和依賴外部參照的圖層。不包含對象(包括塊定義中的對象)的圖層、非當前圖層和不依賴外部參照的圖層都可以刪除。
(3)關閉/打開圖層：在"圖層特性管理器”選項板中單擊"開/關圖層"命令圖標，可以控制圖層的可見性。當圖層打開時，圖標小燈泡呈鮮艷的顏色，該圖層上的圖形可以顯示在屏幕上或繪制在繪圖儀上。當單擊“開/關圖層”按鈕后，圖標小燈泡呈灰暗色時，該圖層上的圖形不顯示在屏幕上，而且不能被打印輸出， 但仍然作為圖形的一部分保留在文件中。

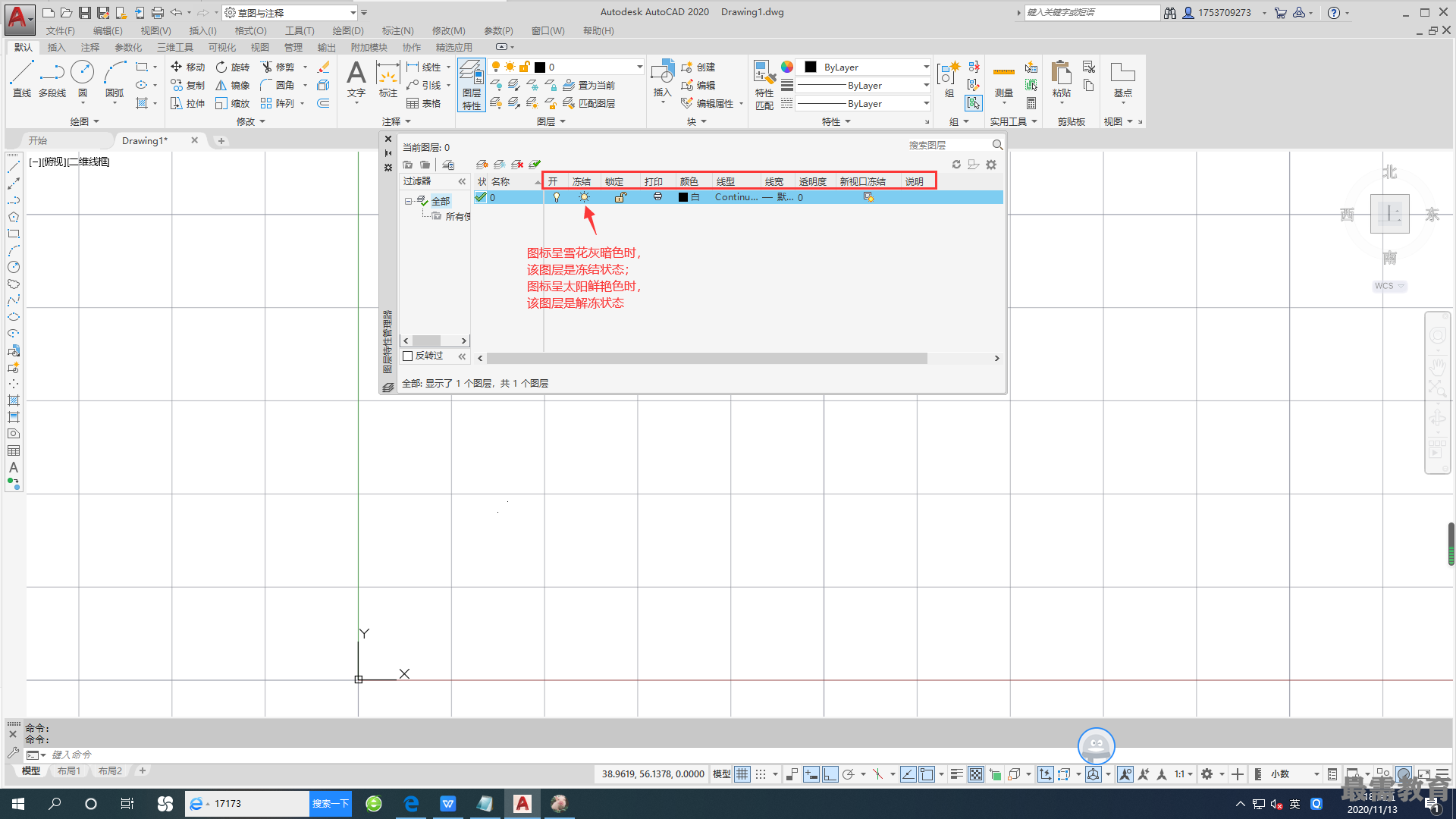

(4)凍結/解凍圖層： 在“圖層特性管理器”選項板中單擊"在所有視口中凍結/解凍”命令圖標，可以凍結圖層或?qū)鼘咏鈨觥D標呈雪花灰暗色時，該圖層是凍結狀態；圖標呈太陽鮮艷色時，該圖層是解凍狀態。凍結圖層上的對象不能顯示，也不能打印，同時也不能編輯修改該圖層上的圖形對象。在凍結了圖層后，該圖層上的對象不影響其他圖層上對象的顯示和打印。例如，在使用HIDE命令消隱時，被凍結圖層上的對象不隱藏。

(5)鎖定/解鎖圖層 ：在"圖層特性管理器"選項板中單擊“鎖定/解鎖圖層”命令圖標，可以鎖定圖層或?qū)D層解鎖。鎖定圖層后，該圖層上的圖形依然顯示在屏幕上并可打印輸岀，并可以在該圖層上繪制新的圖形對象，但用戶不能對該圖層上的圖形進行編輯修改操作?？梢詫澁斍皥D層進行鎖定，也可對鎖定圖層上的圖形執行查詢和對象捕捉命令。鎖定圖層可以防止對圖形的意外修改。
(6)打印樣式： 在AutoCAD2020中，可以使用一個稱為"打印樣式”的新的對象特性。在"圖層特性管理器”選項板中單擊"打印…”，彈出“打印樣式”對話框，在此對話框中可以控制對象的打印特性，包括顏色、抖動、灰度、筆號、虛擬筆、淡顯、線型、線寬、線條端點樣式、線條連接樣式和填充樣式。打印樣式為用戶提供了很大的靈活性，因為用戶可以設置打印樣式來替代其他對象特性，也可以按用戶需要關閉這些替代設置。
(7)打印/不打印： 在“圖層特性管理器"選項板中單擊“打印/不打印"按鈕，可以設置在打印時該圖層是否打印，以在保證圖形顯示可見不變的條件下，控制圖形的打印特征。打印功能只對可見的圖層起作用， 對于已経被凍結或被關閉的圖層不起作用。
(8)凍結新視口： 控制在當前視口中圖層的凍結和解凍。不解凍圖形中設置為"關”或“凍結”的圏 層，對于模型空間視口不可用。
