AutoCAD 2020——繪制方形茶幾
1)單擊"繪圖”工具欄中的“直線”命令,繪制方形茶幾外部輪廓。
①在命令行提示“指定第一點:“后輸入“0,0”
②在命令行提示“指定下一點或[放棄(U)]: ”后輸入“@1500,0”
③在命令行提示"指定下一點或[放棄(U )]: ”后輸入“@0,1500”
④在命令行提示“指定下一點或[閉合(C) /放棄(U)]: ”后輸入“@-1500, 0”。
⑤在命令行提示“指定下一點或[閉合(C) /放棄(U )]: ”后輸入“C”

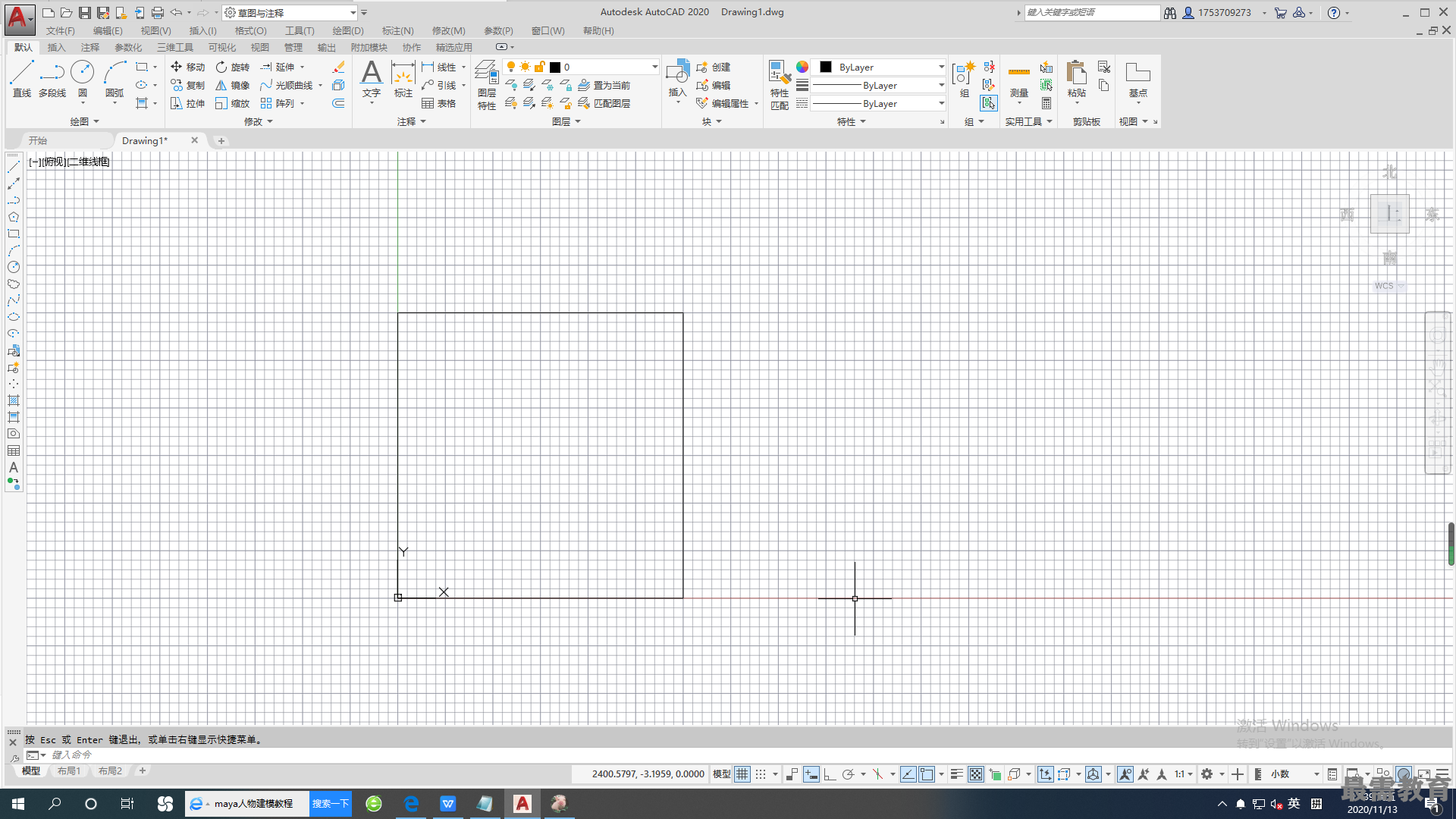

繪制結果如圖所示。
2)單擊"繪圖”工具欄中的“直線”命令圖標,繪制方形茶幾內部輪廓。
①在命令行提示“指定第一點:“后輸入“40,40”
②在命令行提示“指定下一點或[放棄(U)]:”后輸入“@1420,0”
③在命令行提示“指定下一點或[放棄(U)]: ”后輸入“@0,1420”
④在命令行提示“指定下一點或[閉合(C) /放棄(U )]: ”后輸入“@-1420,0"
⑤在命令行提示“指定下一點或[閉合(C) /放棄(U )]: ”后輸入“C"

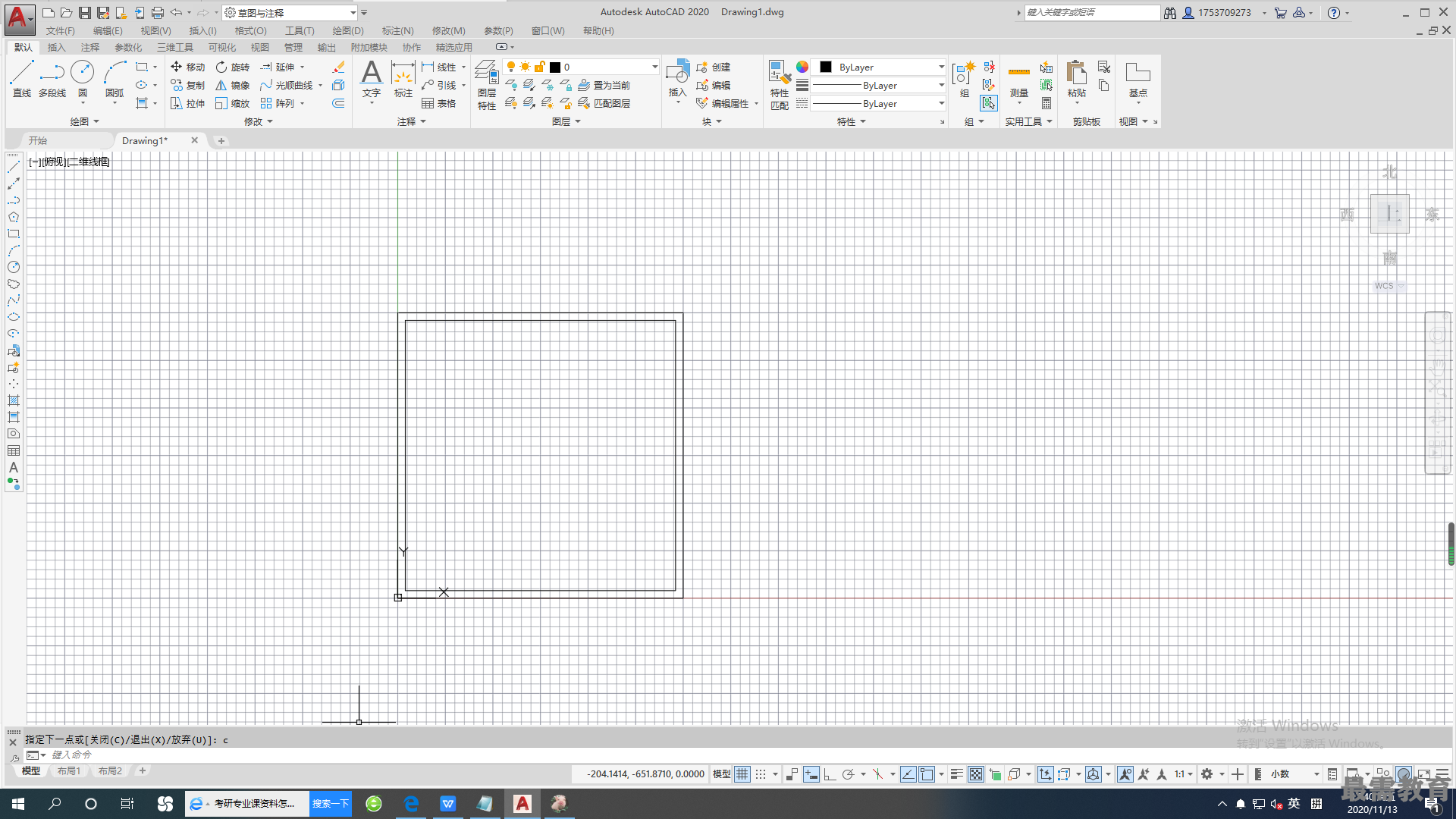

執行命令后繪制結果如圖所示
