CAD 2020-繪制多段線
提問人:卓娟發布時間:2020-11-14
調用多段線命令,主要有以下3種方法。
1)在命令行中輸入"PLINE”或“PL”命令。
2)選擇菜單欄中的“繪圖”一“多段線”命令。
3)單擊“繪圖“工具欄中的"多段線”命令圖標。

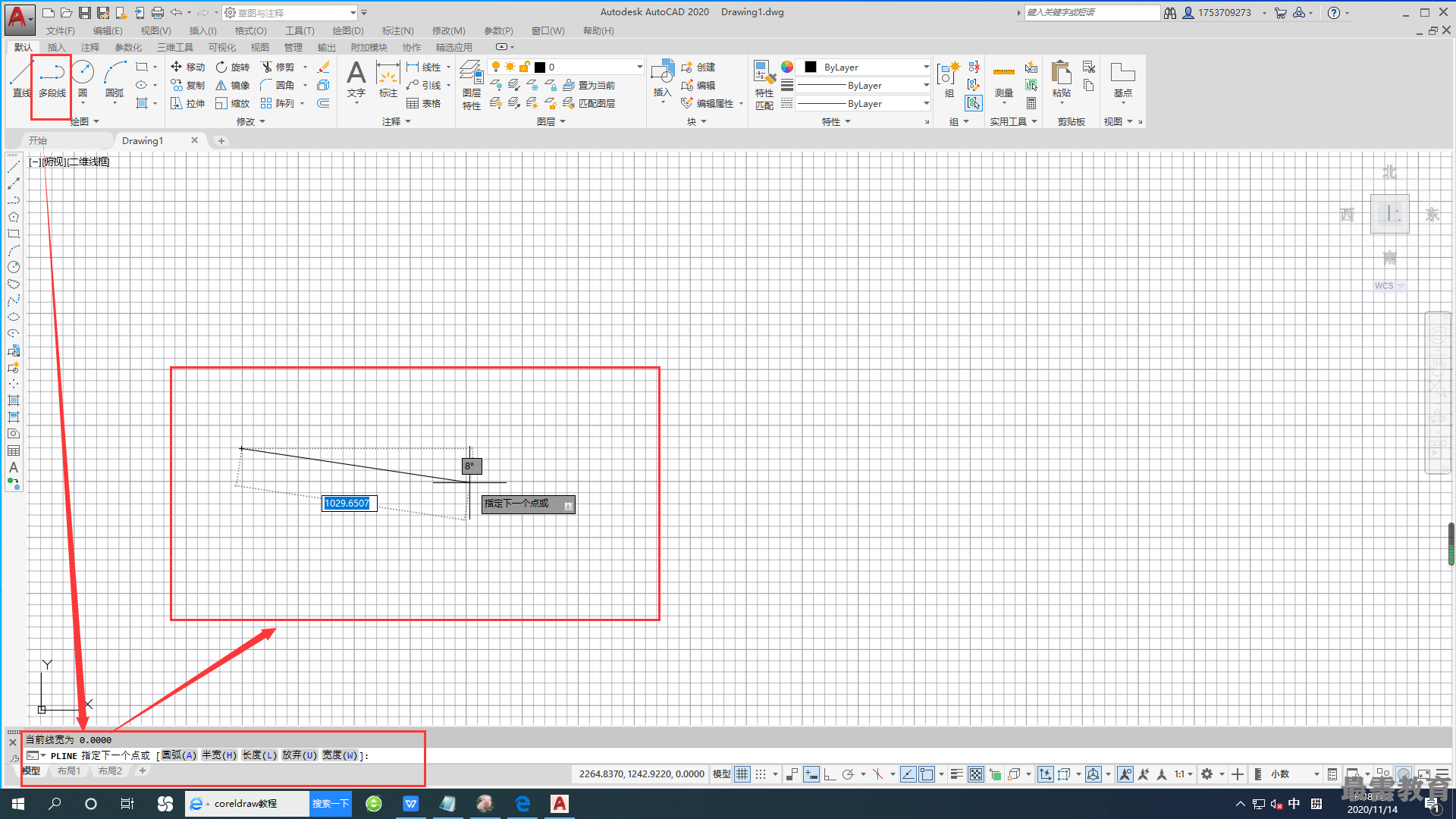

執行上述命令后,根據系統提示指定多段線的起點和下一點。此時,命令行提示中各選項的含義如下:
①圓弧。將繪制直線的方式轉變?yōu)槔L制圓弧的方式,這種繪制圓弧的方法與用ARC命令繪制圓弧的方法類似。
②半寬。用于指定多段線的半寬值,AutoCAD將提示輸入多段線的起點半寬值與終點半寬值。
③長度。定義下一條多段線的長度,AutoCAD將按照上一條直線的方向繪制這一條多段線。如果上一段是圓弧,則將繪制與此圓弧相切的直線。
④寬度。設置多段線的寬度值。
