AutoCAD 2020教程-編輯多段線
調用編輯多段線命令,主要有以下3種方法。
1)在命令行中輸入“PEDIT”或“PE”命令。
2)選擇菜單欄中的"修改”一"對象” — "多段線”命令圖標。

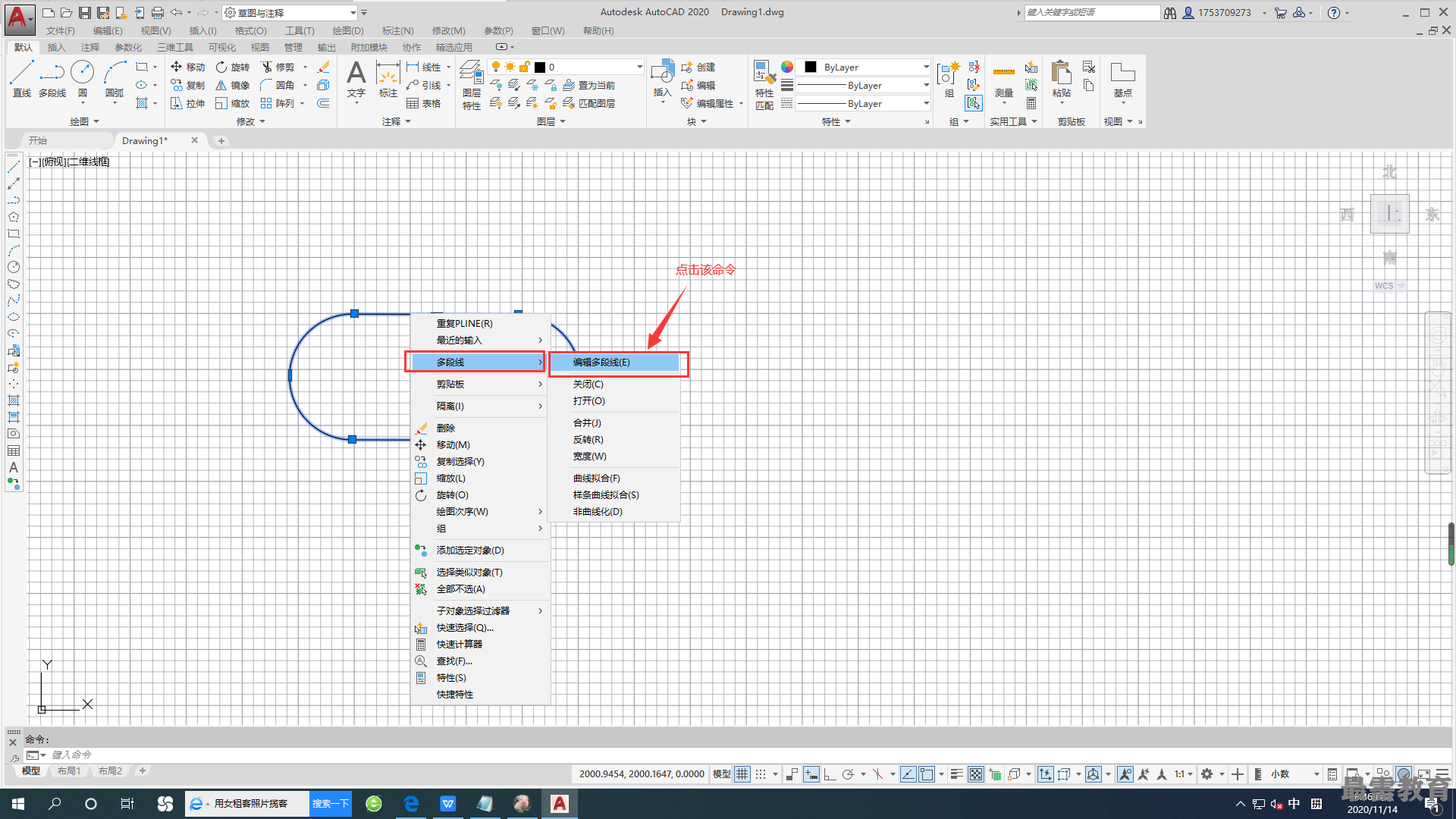

3)選擇要編輯的多線段,在繪圖區域單擊鼠標右鍵,在彈出快捷菜單中選擇“編輯多段線”命令。執行上述命令后,根據系統提示選擇一條要編輯的多段線,并根據需要輸入其中的選項。
此時,命令行提示中各選項的含義如下。
①合并(J)。以選中的多段線為主體,合并其他直線段、圓弧或多段線,使其成為一條多段線。能合并的條件是各段線的端點首尾相連
②寬度(W)。修改整條多段線的線寬,使其具有同一線寬
③編輯頂點(E)。選擇該選項后,在多段線起點處出現一個斜的十字交叉線“x”,它為當前頂點的標記,并在命令行出現后續操作提示中選擇任意選項,這些選項允許用戶進行移動、插入頂點和修改任意兩點間 線的線寬等操作。

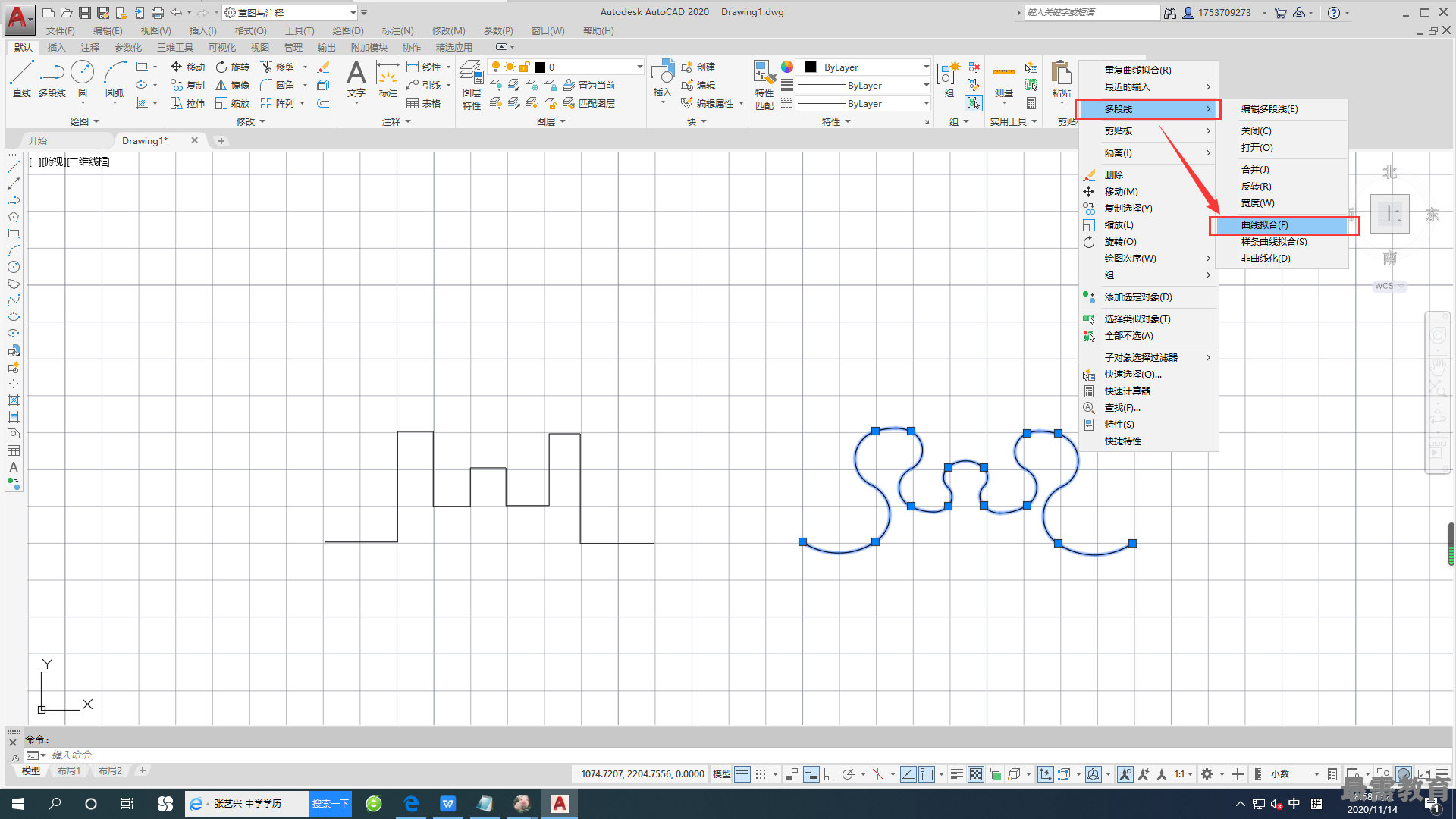

④擬合(F)。從指定的多段線生成由光滑圓弧連接而成的圓弧擬合曲線,該曲線經過多段線的各頂點

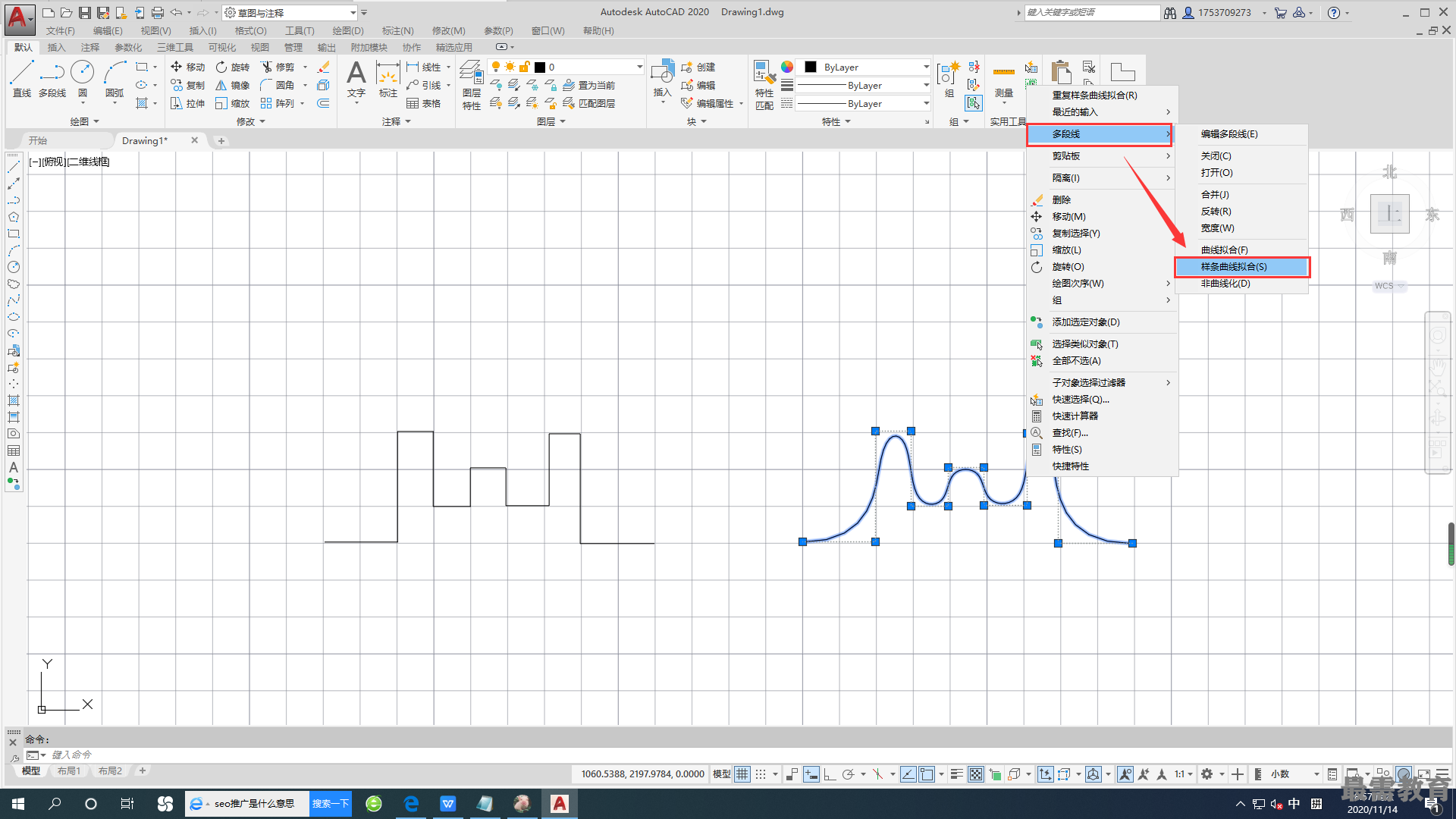

⑤樣條曲線(S )。以指定的多段線的各頂點作為控制點生成B樣條曲線
⑥非曲線化(D)。用直線代替指定的多段線中的圓弧。對于選擇“擬合(F) ”選項或"樣條曲線 (S)”選項后生成的圓弧擬合曲線或樣條曲線,刪去其生成曲線時新插入的頂點,則恢復成由直線段組成的多段線。
⑦線型生成(L) 。當多段線的線型為點畫線時,控制多段線的線型生成方式開關。選擇“ON”時,將 在每個頂點所處位置允許以短劃線開始或結束生成線型;選擇“OFF”時,將在每個頂點所處位置允許以長劃線開始或結束生成線型。“線型生成“不能用于包含帶變寬的線段的多段線。
