CAD 2020教程-繪制圓椅

1 ）單擊“繪圖”工具欄中的“多段線”命令圖標，繪制圓椅的外部輪廓。
①在命令行提示“指定起點：”后指定一點。
在命令行提示“指定下一點或[圓?。ˋ）/半寬（H）/長度（L）/放棄（U）/寬度（W）]：”后輸 入 “@0, -650”
在命令行提示"指定下一點或[圓?。ˋ） /閉合（C）半寬（H） /長度（L） /放棄（U） /寬度 （W） ］ : M 后輸入 “@200, 0”
在命令行提示“指定下一點或[圓弧（A） /閉合（C）半寬（H） /長度（L） /放棄（U） /寬度 （W）］: ” 后輸入 “@0, 650”
在命令行提示“指定下一點或[圓?。ˋ） /閉合（C）半寬（H） /長度（L） /放棄（U） /寬度 （W）]:”后輸入“A”
②在命令行提示“指定圓弧的端點或[角度（A）/圓心（CE） /閉合（CL） /方向（D） /半寬（H） /直 線（L)/半徑（R）/第二個點（S）/放棄（U）/寬度（W）］: ”后輸入“R”
在命令行提示“指定圓弧的半徑：”后輸入“750”
在命令行提示“指定圓弧的端點或[角度（A）］: ”后輸入“A”
在命令行提示“指定包含角：”后輸入“180”
在命令行提示“指定圓弧的弦方向＜90＞： ”后輸入“180”
在命令行提示“指定圓弧的端點或[角度（A）/圓心（CE） /閉合（CL） /方向（D） /半寬（H） /直 線（L） /半徑（R） /第二個點（S） /放棄（U） /寬度（W）]:”后輸入“L”
在命令行提示“指定下一點或[圓弧（A） /閉合（C）半寬（H） /長度（L） /放棄（U） /寬度 （W）]：”后輸入 “@0, -650”
在命令行提示“指定下一點或[圓?。ˋ） /閉合（C）半咒（H） /長度（L） /放棄（U） /寬度 （W）］: ” 后輸入 “@150, 0”
在命令行提示“指定下一點或[圓?。ˋ） /閉合（C）半寬（H） /長度（L） /放棄（U） /寬度 （W）］: ” 后輸入 “@0, 650”

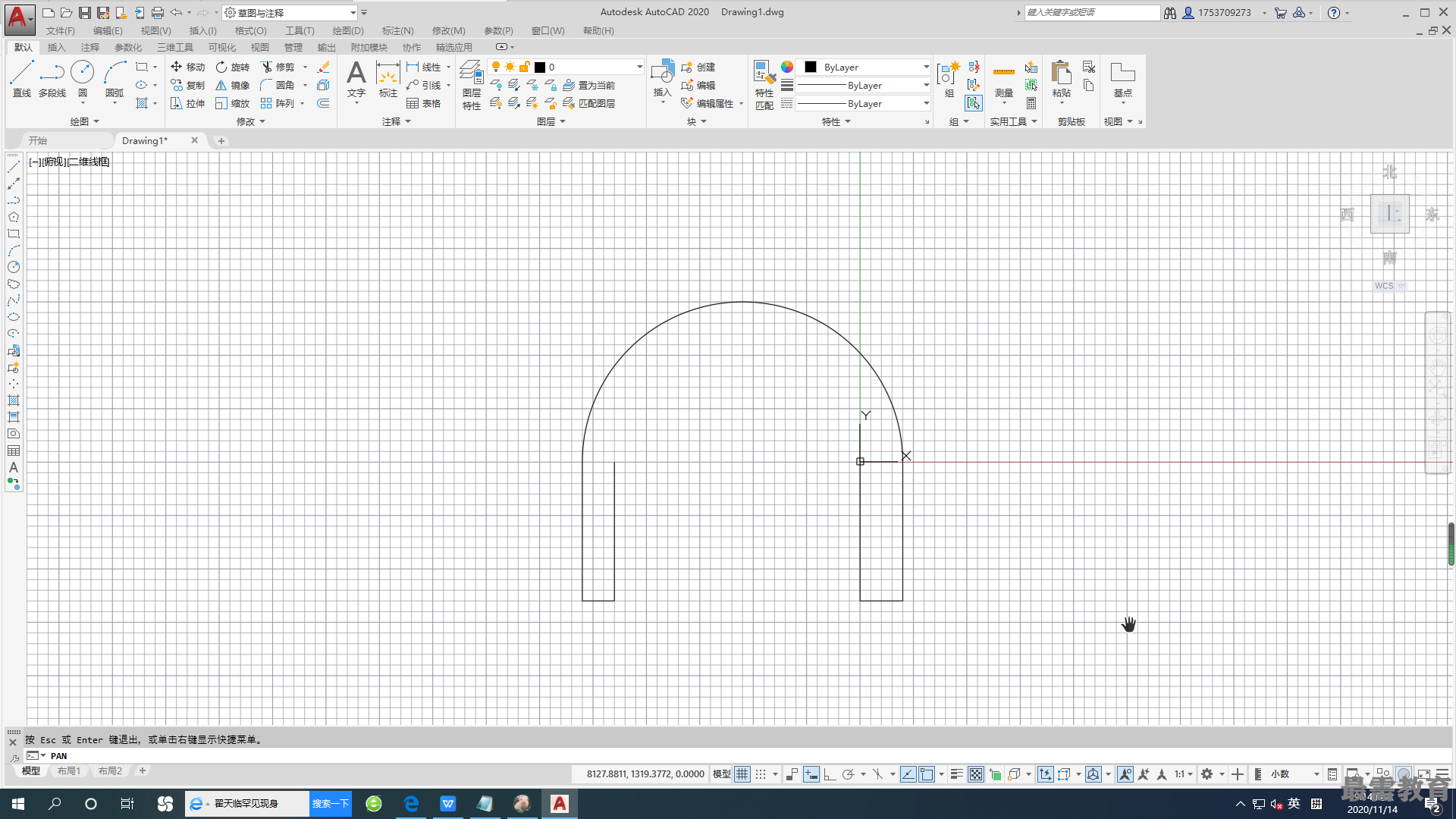

繪制結果如圖所示。

2）單擊狀態欄上的“對象捕捉”命令圖標，然后單擊“繪圖”工具欄中的"圓弧”命令圖標，繪制圓椅的內圈。
①在命令行提示“指定圓弧的第二個點或[圓心（C）]：”后捕捉右邊豎線上的端點。
②在命令行提示“指定圓弧的第二個點或[圓心（C） /端點（E）］: ”后輸入“E”

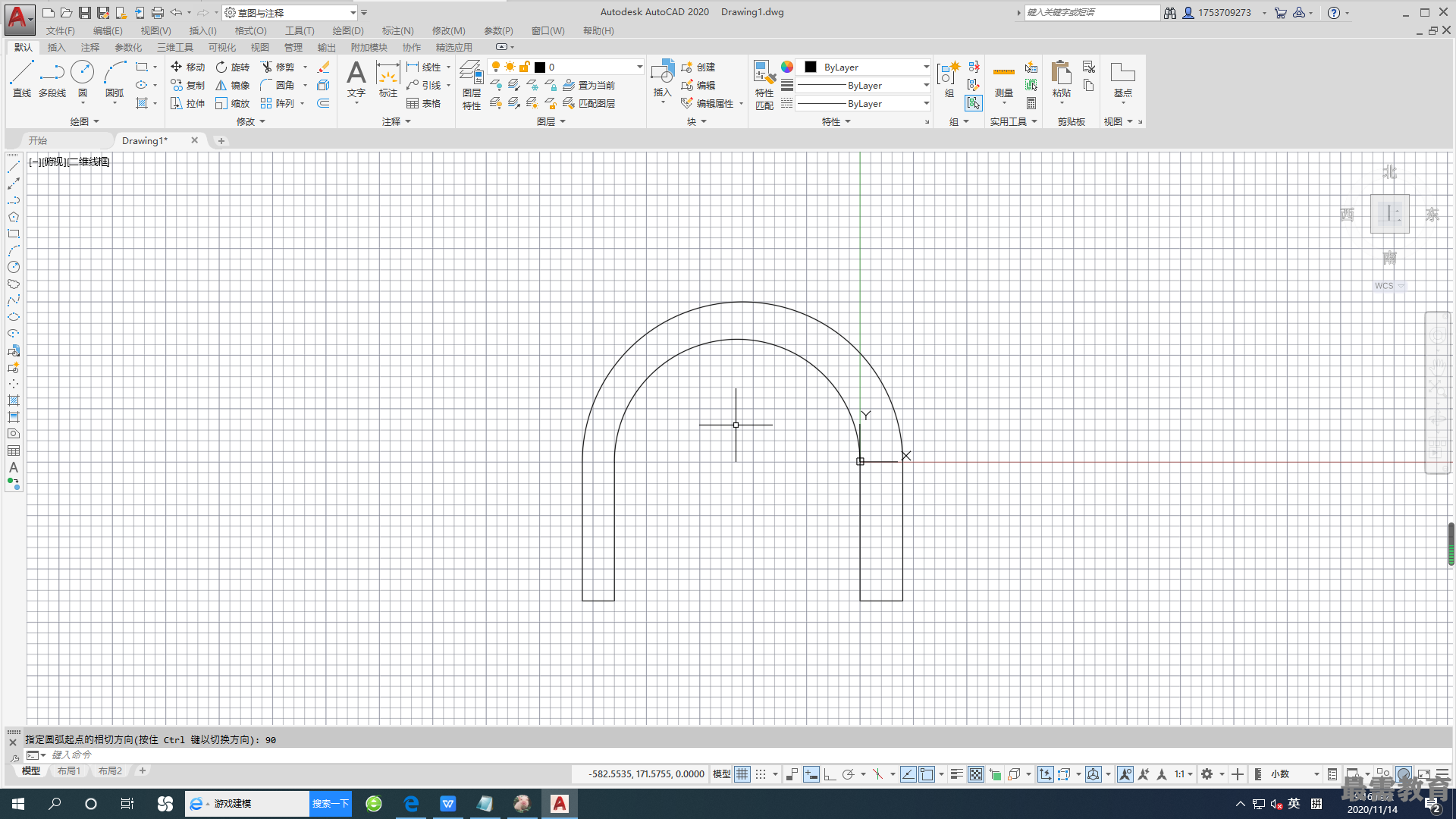

⑤在命令行提示“指定圓弧的起點切向：”后輸入“90” 繪制結果如圖所示。

3）單擊狀態欄上的“對象捕捉”命令圖標，然后單擊“繪圖”工具欄中的“圓弧”命令圖標，繪制圓椅的椅墊

4）單擊“繪圖”工具欄中的“圓”命令圖標，繪制椅面，單擊“修改”工具欄中的“修剪”命令圖標， 修剪圖形，完成圓椅的繪制
