CAD 2020操作——繪制臥室壁燈
1)單擊“繪圖”工具欄中的“矩形“命令圖標,在適當位置繪制230mm x 50mm的矩形

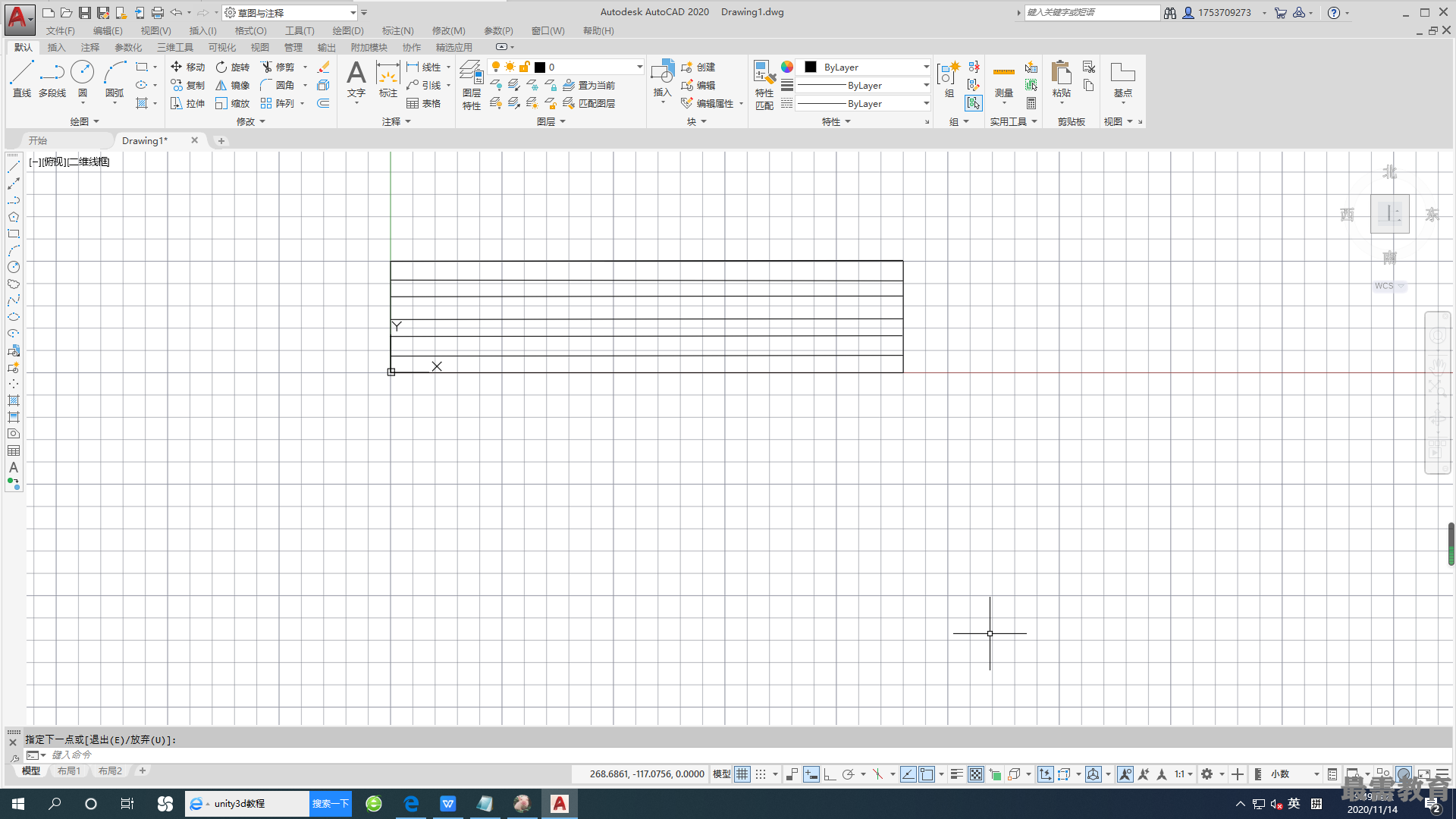

2)單擊“繪圖”工具欄中的“直線”命令圖標,在矩形中繪制5條水平直線
3)單擊“繪圖”工具欄中的“多段線”命令圖標,繪制臥室壁燈燈罩。
①在命令行提示“指定起點:”后在矩形上方適當位置指定一點。
②在命令行提示“指定下一點或[圓?。ˋ)/半寬(H)/長度(L)/放棄(U)/寬度(W)]:”后輸 入 “A”。
③在命令行提示“指定圓弧的端點或[角度(A)/圓心(CE) /閉合(CL) /方向(D) /半寬(H) /直 線(L)/半徑(R)/第二個點(S)/放棄(U)/寬度(W)]: ”后輸入“S”
④單擊狀態(tài)欄“對象捕捉”命令圖標,在命令行提示“指定圓弧上的第二個點:”后捕捉矩形水平上邊線中點。
⑤在命令行提示“指定圓弧的端點:“后在圖形適當位置處捕捉一點。
⑥在命令行提示"指定圓弧的端點或[角度(A)/圓心(CE) /閉合(CL) /方向(D) /半寬(H) /直線(L)/半徑(R)/第二個點(S)/放棄(U)/寬度(W)]: ”后輸入“L”
⑦在命令行提示“指定下一點或[圓?。ˋ) /閉合(C)半寬(H) /長度(L) /放棄(U) /寬度 (W)]: ”后捕捉圓弧起點。并重復多段線命令,在燈罩上繪制一個不等邊四邊形

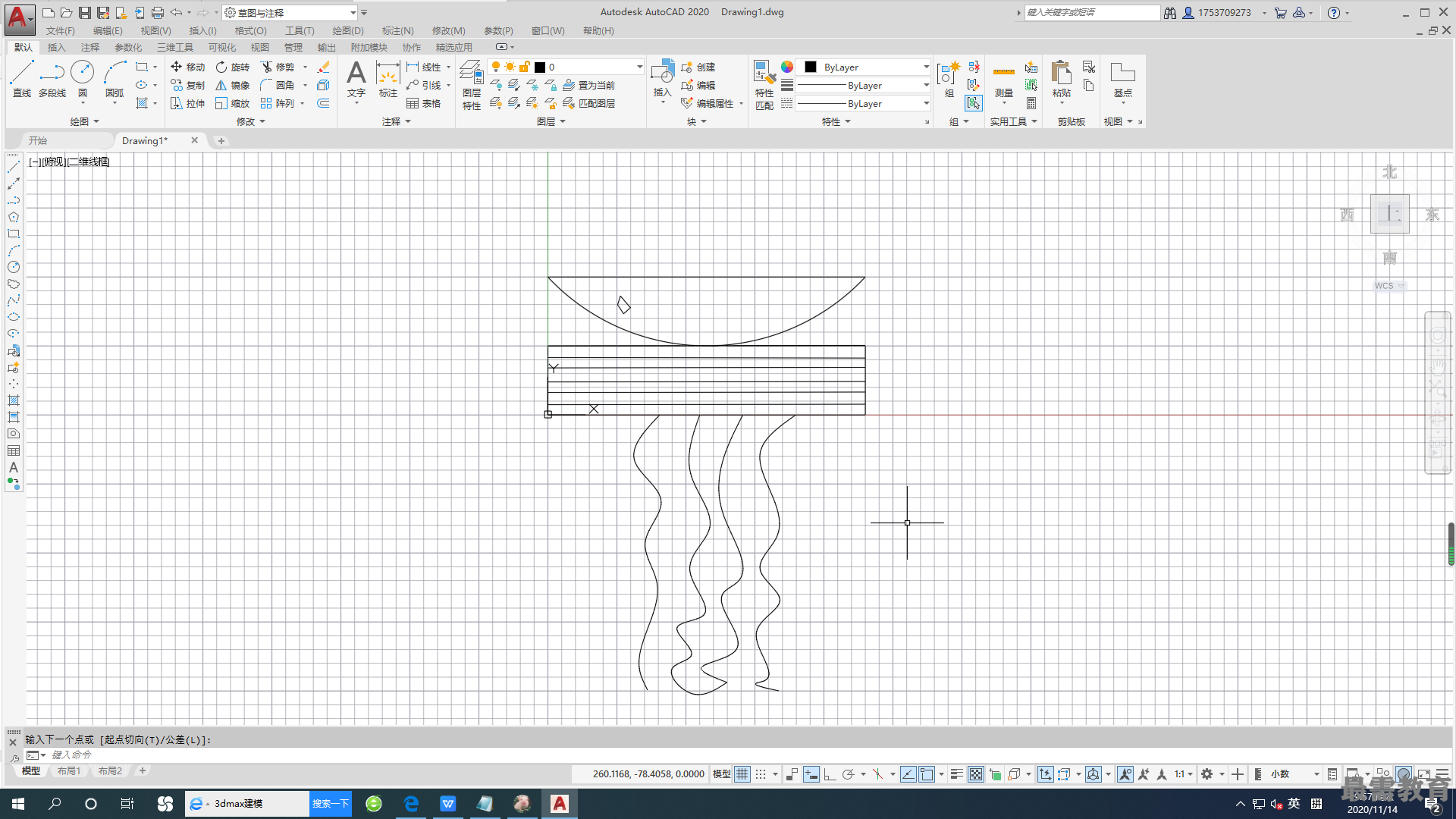

4)單擊“繪圖”工具欄中的“樣條曲線”命令圖標,依據需要繪制臥室壁燈裝飾物。
①在命令行提示“指定第一個點或[方式(M)/節(jié)點(K) /對象(O)]:”后捕捉矩形水平底邊上任意一點。
②在命令行提示“輸入下一個點或[起點切向(T) /公差(L)]: ”后,在矩形下方適當的位置處指定 —點。
③在命令行提示"輸入下一個點或[端點相切(T) /公差(L) /放棄(U)]: ”后指定樣條曲線的下一 個點。
④在命令行提示"輸入下一個點或[端點相切(T) /公差(L) /放棄(U) /閉合(C)]: ”后指定樣條 曲線的下一個點。
⑤在命令行提示“輸入下一個點或[端點相切(T) /公差(L) /放棄(U) /閉合(C)]:”后按 <Enter> 鍵。
利用上述方法繪制其他的樣條曲線
