HTML5 繪制曲線路徑 1.路徑

提問人：劉團圓發布時間：2020-11-14

關于繪制線條，還能提供很多有創意的方法?，F(xiàn)在應該進一步學習稍復雜點的圖形——路徑。 HTML5 canvas API中的路徑代表你希望呈現的任何形狀。前面繪制的對角線就是一條路徑，代碼中調用beginPath就說明是要開始繪制路徑了。實際上，路徑可以要多復雜有多復雜，如多條線、曲線段，甚至是子路徑。如果想在canvas上繪制任意形狀，那么需要重點關注路徑API。

按照慣例，不論開始繪制何種圖形，第一個需要調用的就是beginPath。這個簡單的函數不帶任何參數，它用來通知canvas將要開始繪制一個新的圖形了。對于canvas來說，beginPath函數最大的用處是，canvas需要據此來計算圖形的內部和外部范圍，以便完成后續的描邊和填充。

路徑會跟蹤當前坐標，默認值是原點。canvas本身也跟蹤當前坐標，不過可以通過繪制代碼來修改。

調用了beginPath之后，就可以使用context的各種方法來繪制想要的形狀了。到目前為止，已經用到了幾個簡單的context路徑函數;

moveTo(x, y)：不繪制，只是將當前位置移動到新的目標坐標(x，y)。

lineTo(x，y):不僅將當前位置移動到新的目標坐標(x,y)，而且在兩個坐標之間畫一條直線。

簡而言之，上面兩個函數的區別在于：moveTo就像是提起畫筆，移動到新位置，而lineTo告訴canvas用畫筆從紙上的舊坐標畫條直線到新坐標。不過，再次提醒一下，不管調用哪一個，都不會真正畫出圖形，因為還沒有調用stroke或者fill函數。目前，只是在定義路徑的位置，以便后面繪制時使用。

下一個特殊的路徑函數叫做closePath。這個函數的行為同lineTo很像，唯一的差別在于，closePath會將路徑的起始坐標自動作為目標坐標。closePath還會通知canvas當前繪制的圖形已經閉合，或者形成了完全封閉的區域，這對將來的填充和描邊都非常有用。

此時，可以在已有的路徑中繼續創建其他的子路徑，或者隨時調用beginPath重新繪制新路徑，并完全清除之前的所有路徑。

跟了解所有復雜系統一樣，最好的方式還是實踐?，F(xiàn)在，先不管那些線條的例子，使用HTML5 canvas API開始創建一個新場景——帶有長跑道的樹林。權且把這個圖案當成是長跑比賽的標志吧。同其他的畫圖方式一樣，先從基本元素開始。在這幅圖中，松樹的樹冠最簡單。

【例題】繪制樹冠

代碼如下:

<!DOCTYPE html>

<html>

<head>

<title>canvas路徑</title>

</head>

<body>

</body>

function createCanopyPath(context) {

// 繪制樹冠

context.beginPath();

context.moveTo(-25,-50);

context.lineTo(-10,-80);

context.lineTo(-20,-80);

context.lineTo(-5,-110);

context.lineTo(-15,-110);

// 樹的頂點

context.lineTo(0,-140);

context.lineTo(15,-110);

context.lineTo(5,-110);

context.lineTo(20,-80);

context.lineTo(10,-80);

context.lineTo(25,-50);

// 連接起點，閉合路徑

context.closePath();

}

drawTrails();

function drawTrails() {

var canvas = document.getElementById(`demo`);

var context = canvas.getContext(`2d`);

context.save();

context.translate(130,250);

// 創建表現樹冠的路徑

createCanopyPath(context);

// 繪制當前路徑

context.stroke();

context.restore();

}

</script>

</html>

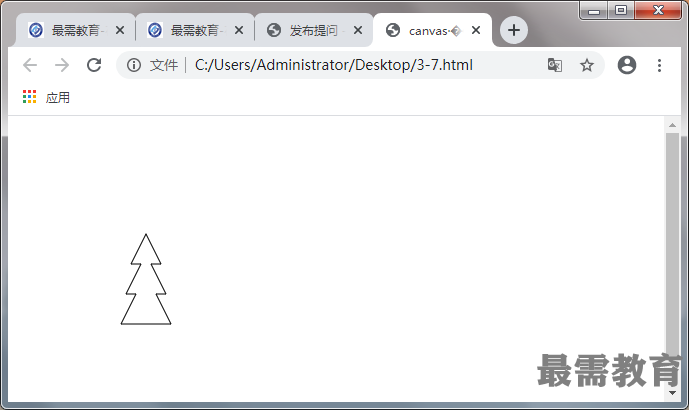

從上面的代碼中可以看到，在JavaScript中用到的第一個函數仍然是前面用過的移動和畫線命令，只不過調用次數多了一些。這些線條表現的是樹冠的輪廓，最后代碼閉合了路徑。我們在這棵樹的底部留出了足夠的空間，后面將在這里的空白處畫上樹干。

這段代碼中調用的第二個函數想必大家已經很熟悉了。先獲取canvas的上下文對象，保存以便后續使用，將當前位置變換到新位置，畫樹冠，繪制到canvas上，最后恢復上下文的初始狀態。
