AutoCAD 2020操作——繪制圓凳

提問人:卓娟發布時間:2020-11-14

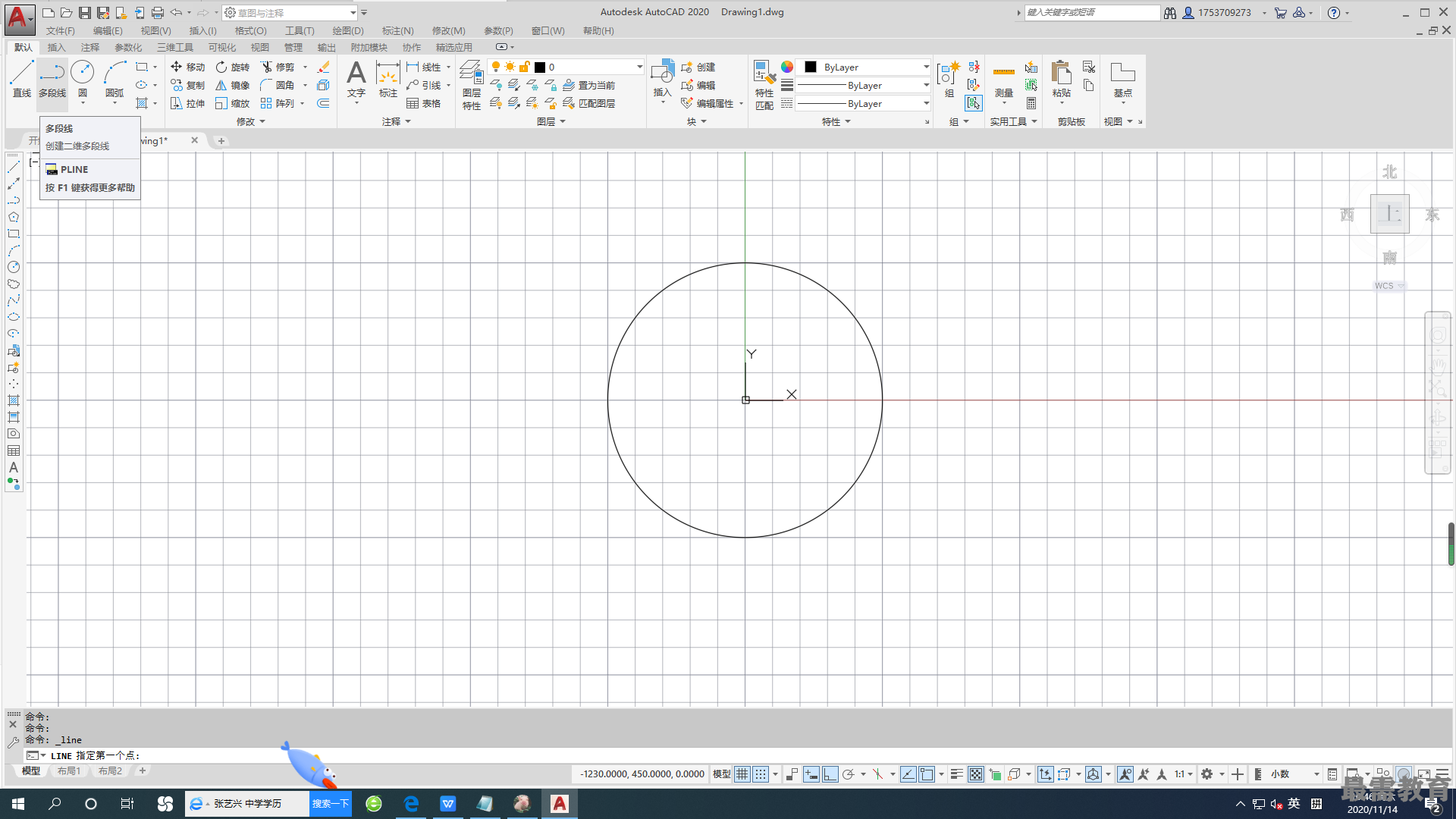

1)單擊“繪圖”工具欄中的“圓”命令圖標,繪制一個半徑為250mm的圓。

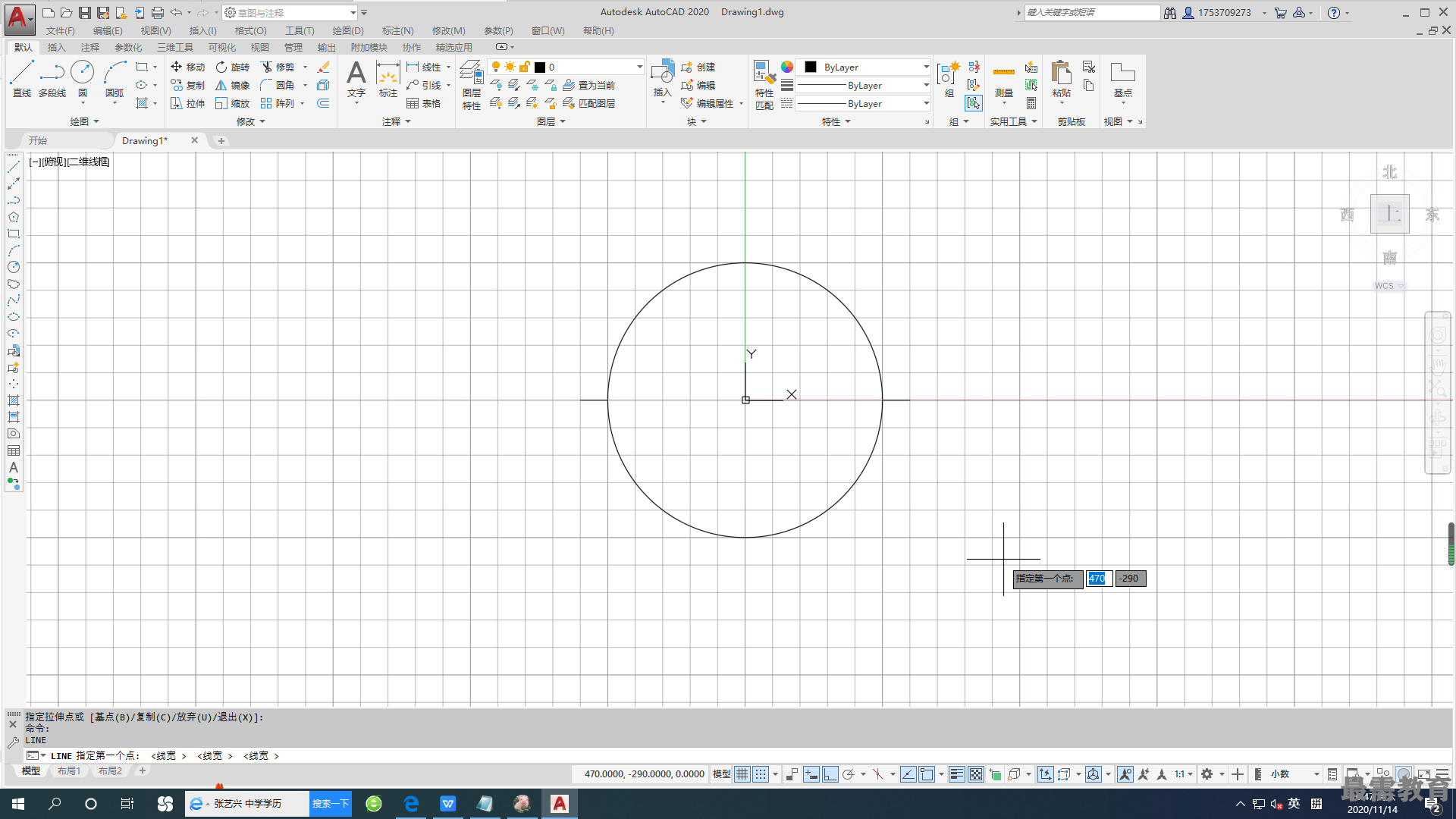

image.png2)單擊狀態欄上的“對象捕捉”命令圖標、“對象捕捉追蹤”命令圖標,以及“正交”命令圖標。單擊 “繪圖”工具欄中的“直線”命令圖標,在圓的左側繪制一條短直線,然后將光標捕捉到剛繪制的直線右端點,向右拖動鼠標,拉出一條水平追蹤線,捕捉追蹤線與右邊圓的交點,繪制另外一條直線

image.png3)單擊“繪圖”工具欄中的“圓弧”命令圖標,繪制一段圓弧。
①在命令行提示“指定圓弧的起點或[圓心(C):]”后指定右邊線段的右端點。
②在命令行提示“指定圓弧的第二個點或[圓心(C ) /端點(E ) : ] "后輸入“E”。
③在命令行提示“指定圓弧的端點:”后指定左邊線段的左端點。
在命令行提示“指定圓弧的圓心或[角度(A)仿向(D ) /半徑(R ):]”后捕捉圓心。
至此,圓凳繪制完成
