AutoCAD 2020-橢圓命令行選項說明

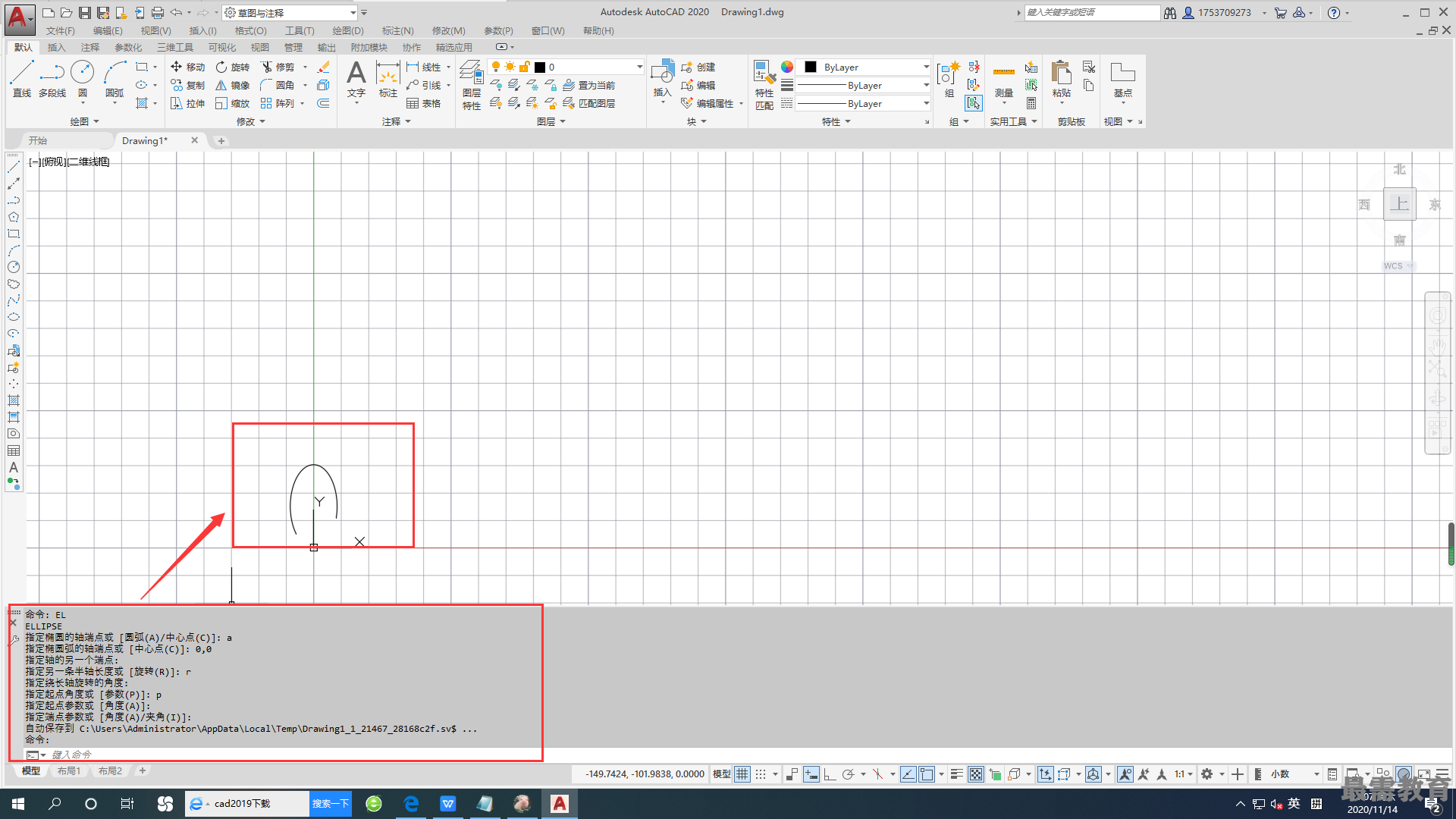

在命令行輸入“EL",系統提示指定軸端點和另一個軸端點。在命令行提示“指定另一條半軸長度或［旋轉（R）］: ”后按＜Enter＞鍵。使用橢圓命令時，命令行提示中各選項的含義如下。
①指定橢圓的軸端點。根據兩個端點定義橢圓的第一條軸，第一條軸的角度確定了整個橢圓的角度。
②圓?。ˋ）。用于創建一段橢圓弧，與單擊"繪圖”工具欄中的“橢圓弧”命令圖標功能相同。其中第 一條軸的角度確定了橢圓弧的角度。
執行該命令后，根據系統提示輸入“A” 。之后指定端點或輸入“C”并指定另一端點。在命令行提示下 指定另一條半軸長度或輸入“R”并指定起始角度、指定適當點或輸入“P” 。在命令行提示"指定端點角度 或［參數（P） /包含角度（I）］： ”后指定適當點。其中各選項的含義如下。
③起始角度。指定橢圓弧端點的兩種方式之一，光標與橢圓中心點連線的夾角為橢圓端點位置的角度。
④參數（P）。指定橢圓弧端點的另一種方式，該方式同樣是指定橢圓弧端點的角度，但通過以下矢量參數方程式創建橢圓弧：p （u） =c+a x cos(u）+b x sin(u）。其中，c是橢圓的中心點，a和b分別是橢圓 的長軸和短軸，u為光標與橢圓中心點連線的夾角。
⑤包含角度（I） 。定義從起始角度開始到指定形狀位置的包含角度。
⑥中心點（C） 。通過指定的中心點創建橢圓。
⑦旋轉（R）。通過繞第一條軸旋轉來創建橢圓。相當于將一個圓圍繞橢圓軸翻轉一個角度后的投影視圖。
