CAD 2020-構造選擇集
選擇集可以僅由一個圖形對象構成,也可以是一個復雜的對象組,如位于某一特定層上的具有某種特定顏色的一組對象。選擇集的構造可以在調用編輯命令之前或之后進行。
AutoCAD提供以下四種方法來構造選擇集。
1)先選擇一個編輯命令,然后選擇對象,按〈Enter〉鍵結束操作。
2)使用SELECT命令。
3)用點選法選擇對象,然后調用編輯命令。
4)定義對象組。
下面結合SELECT命令說明選擇對象的方法。
SELECT命令可以單獨使用,即在命令行提示中輸入“SELECT”后按〈Enter〉鍵,也可以在執行其他編輯命令時被自動調用。此時,屏幕出現提示“選擇對象:”,等待用戶以某種方式選擇對象作為回答。AutoCAD提供多種選擇方式,可以在“選擇對象:”提示下輸入“? ”查看這些選擇方式。選擇該選項后,出現提示"需要點或窗口(W) /上一個(L) /窗交(C) /框選(BOX) /全部(ALL) /欄選 (F) /圈圍(WP)/圈交(CP) /編組(G) /添加(A)/刪除(R)/多個(M) /上一個(P)/放棄(U) / 自動(AU)/單選(SI)/子對象(SU)/對象(。)”。
選項含義如下
①點。該選項表示直接通過點選的方式選擇對象。這是較常用也是系統默認的一種對象選擇方法。 用鼠標或鍵盤移動拾取框,使其框住要選取的對象,然后單擊鼠標左鍵,就會選中該對象并高亮顯示。 該點的選定也可以使用鍵盤輸入一個點坐標值來實現。當選定點后,系統將立即掃描圖形,搜索并且選擇穿過該點的對象。用戶可以選擇菜單欄中的"工具” 一 “選項"命令,打開"選項"對話框設置拾取框的大小。在"選項”對話框中選擇"選擇”選項卡,移動"拾取框大小”選項組的滑塊可以調整拾取框的大小。左側的空白區中會顯示相應的拾取框的尺寸大小。

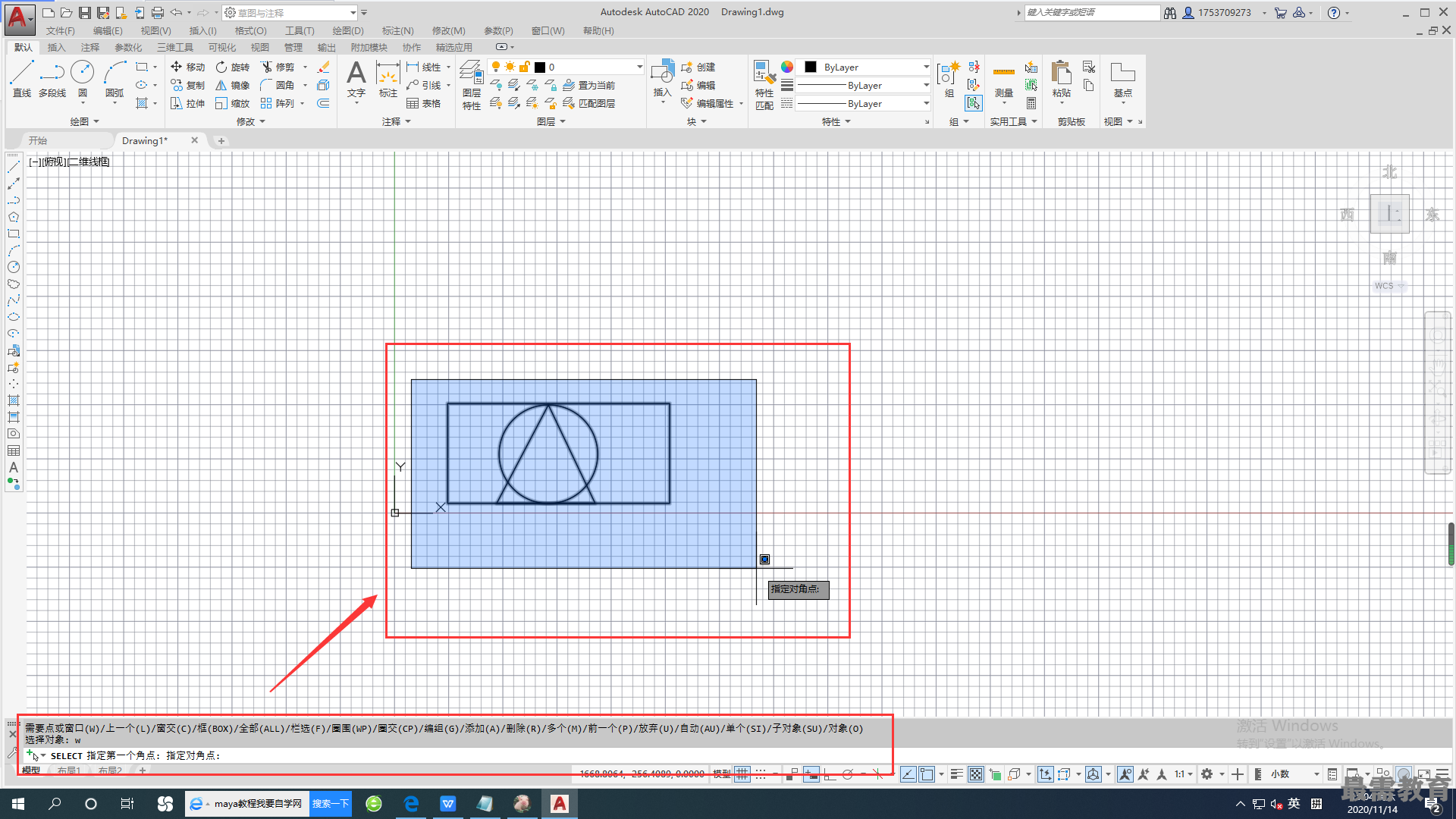

②窗口(W)。用由兩個對角頂點確定的矩形窗口選取位于其范圍內部的所有圖形,與邊界相交的對象不會被選中。指定對角頂點時應該按照從左向右的順序指定。在"選擇對象:”提示下輸入"W",按<Enter>鍵,選擇該選項后,輸入矩形窗口的第一個對角點的位置和另一個對角點的位置。 指定兩個對角頂點后,位于矩形窗口內部的所有圖形被選中,并高亮顯示。
③上一個(L)。在"選擇對象:”提示下輸入“L”,按<Enter>鍵,系統會自動選取最后給出的一個對象。
④窗交(C)。該方式與上述"窗口”方式類似,區別在于它不但選擇矩形窗口內部的對象,也選中與矩形窗口邊界相交的對象。在“選擇對象:”提示下輸入“C",按<Enter>鍵,選擇該選項后,輸入矩形窗口的第一個對角點的位置和另一個對角點的位置即可
⑤框選(BOX)。該方式?jīng)]有命令縮寫字。使用時,系統根據用戶在屏幕上給出的兩個對角點的位置自動引用"窗口"或“窗交”選擇方式。若從左向右指定對角點,為“窗口”方式;反之,為“窗交”方式。
⑥全部(ALL)。選取圖面上所有對象。在“選擇對象:”提示下輸入“ALL”,按<Enter>鍵。此時, 繪圖區域內的所有對象均被選中。
⑦欄選(F)。用戶臨時繪制一些直線,這些直線不必構成封閉圖形,凡是與這些直線相交的對象均被選中。這種方式對選擇相距較遠的對象比較有效。交線可以穿過本身。在“選擇對象:”提示下輸入“F”,按 <Enter>鍵,選擇該選項后,選擇指定交線的第一點、第二點和下一條交線的端點。選擇完畢,按〈Enter〉鍵結束

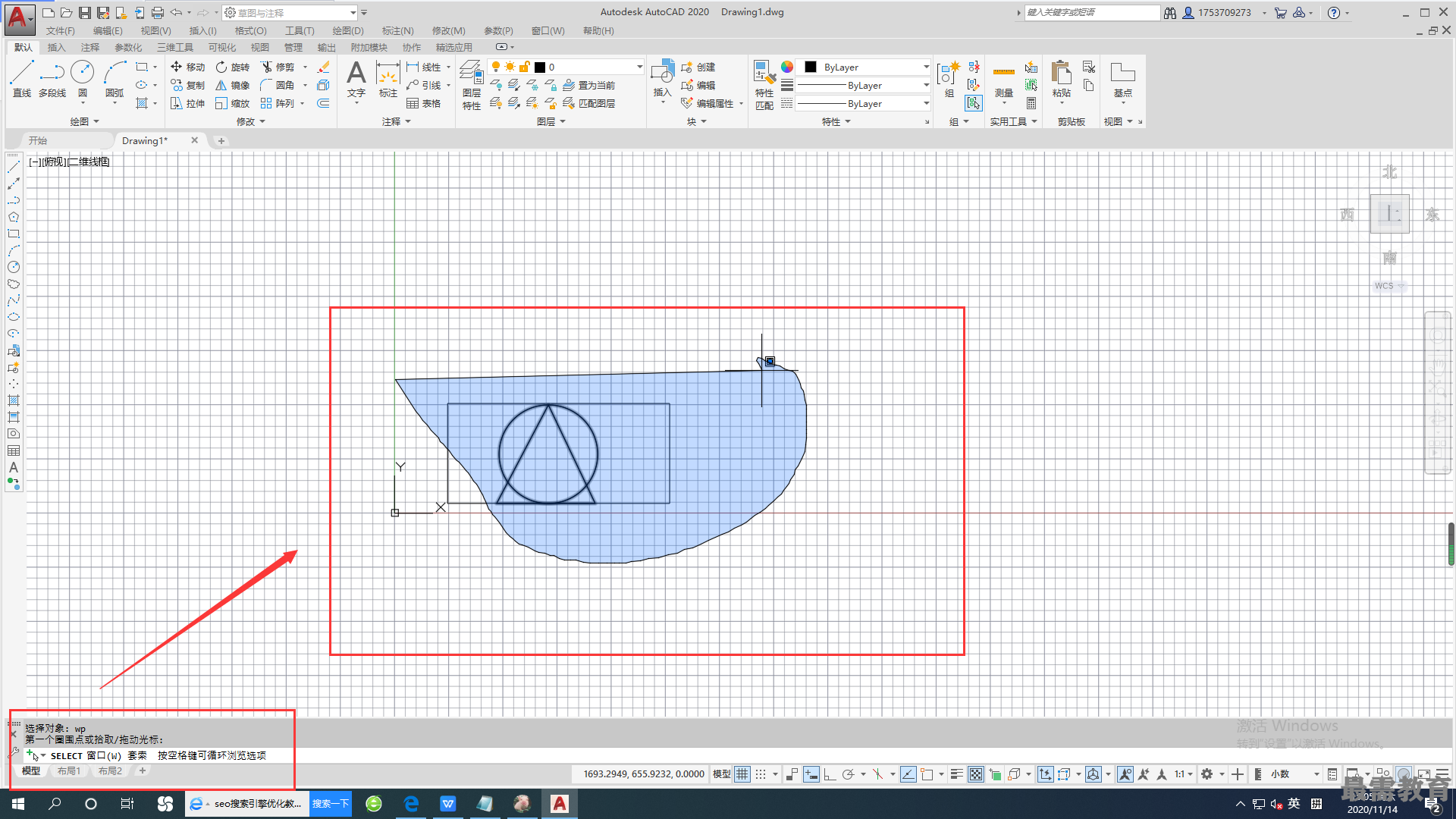

⑧圈圍(WP) 。使用一個不規則的多邊形來選擇對象。在“選擇對象:”提示下輸入"WP”,選擇該選項后,輸入不規則多邊形的第一個頂點坐標和第二個頂點坐標后按<Enter>鍵
根據提示,用戶順次輸入構成多邊形所有頂點的坐標,直到最后按〈Enter〉鍵做出回答結束操作,系統將自動連接第一個頂點與最后一個頂點形成封閉的多邊形。多邊形的邊不能接觸或穿過本身。若輸入“U”,將 取消剛才定義的坐標點并且重新指定。凡是被多邊形圍住的對象均被選中(不包括邊界)。
⑨圈交(CP) 。類似于“圈圍”方式,在“選擇對象:”提示后輸入“CP” ,后續操作與“圈圍”方 式相同。區別在于,如果采用“圈交”方式選擇對象,與多邊形邊界相交的對象也被選中。
⑩編組(G)。使用預先定義的對象組作為選擇集。事先將若干個對象組成對象組,用組名引用。
?添加(A)。添加下一個對象到選擇集。也可用于從移走模式到選擇模式的切換。
?刪除(R)。按住〈Shift〉鍵選擇對象,可以從當前選擇集中移走該對象。對象由高亮度顯示狀態變?yōu)?正常顯示狀態。
?多個(M)。指定多個點,并高亮度顯示對象。這種方法可以加快在復雜圖形上的選擇對象過程。若 兩個對象交叉,兩次指定交叉點,則可以選中這兩個對象。
?上一個(P) 。用關鍵字P回應“選擇對象:”的提示,則把上次編輯命令中的最后一次構造的選擇集 或最后一次使用SELECT (DDSELECT)命令預置的選擇集作為當前選擇集。這種方法適用于對同一選擇集 進行多種編輯操作的情況。
?放棄(U )。用于取消加入選擇集的對象。
?自動(AU)。選擇結果視用戶在屏幕上的選擇操作而定。如果選中單個對象,則該對象為自動選擇的結果;如果選擇點落在對象內部或外部的空白處,系統會提示"指定對角點”,此時,系統會采取一種窗口的選擇方式。對象被選中后,變?yōu)樘摼€形式,并以高亮度顯示。
?單選(SI)。選擇指定的第一個對象或?qū)ο蠹?,而不繼續提示進行下一步的選擇。
?子對象(SU)。使用戶可以逐個選擇原始形狀,這些形狀是復合實體的一部分或三維實體上的頂點、 邊和面??梢赃x擇這些子對象的其中之一,也可以創建多個子對象的選擇集。選擇集可以包含多種類型的子對象。
?對象(O)。結束選擇子對象的功能。使用戶可以使用對象選擇方法。
