CAD 2020——繪制圓椅

1）單擊“繪圖”工具欄中的“圓”命令圖標，在適當位置繪制一個半徑為300mm的圓，并單擊“繪圖”工具欄中的"直線”命令圖標，在圓兩邊繪制兩條長為100mm的直線

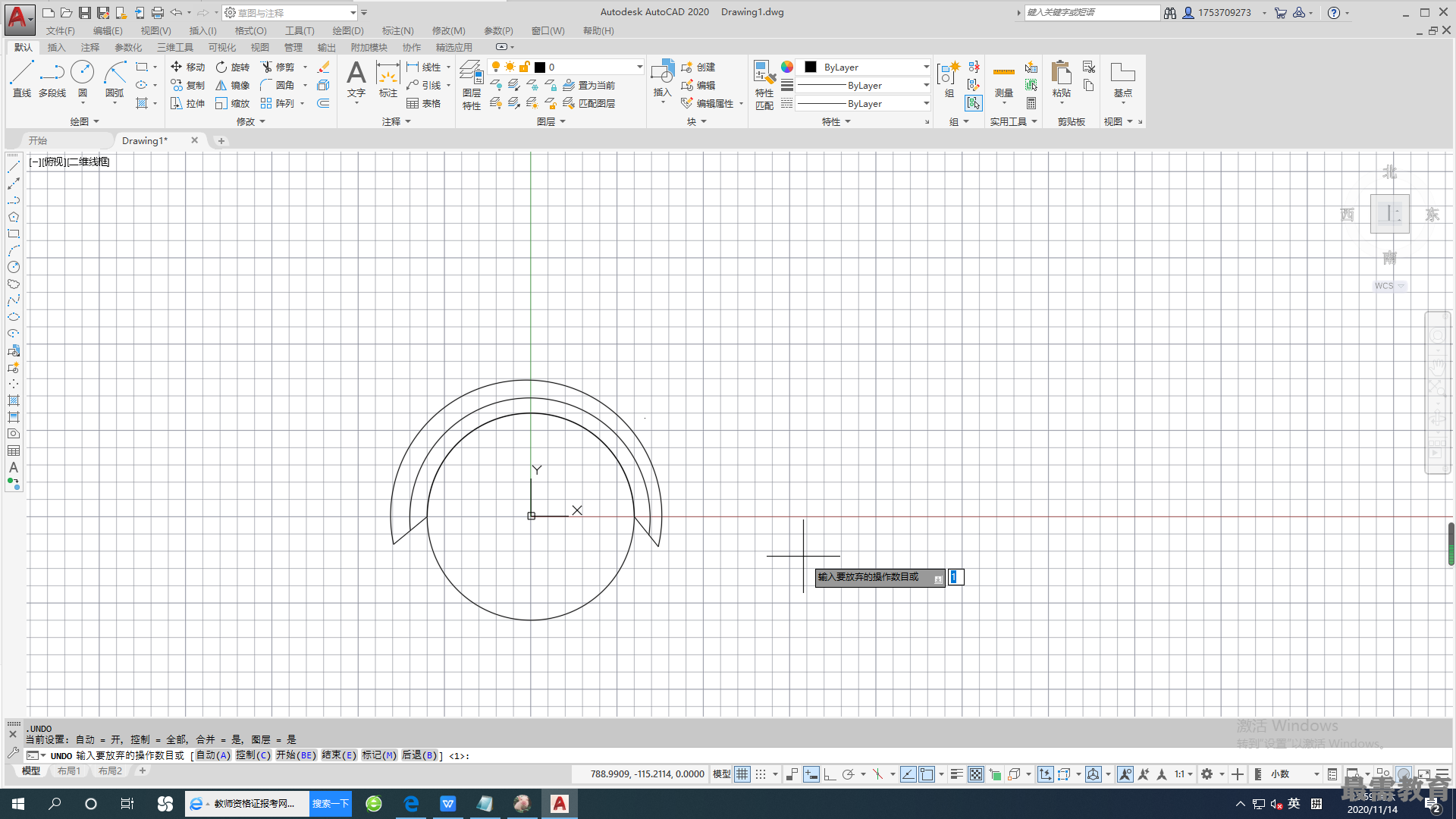

2）單擊“繪圖”工具欄中的“圓弧”命令圖標，在圓上方繪制兩段圓弧，圓弧兩端點為直線的中點

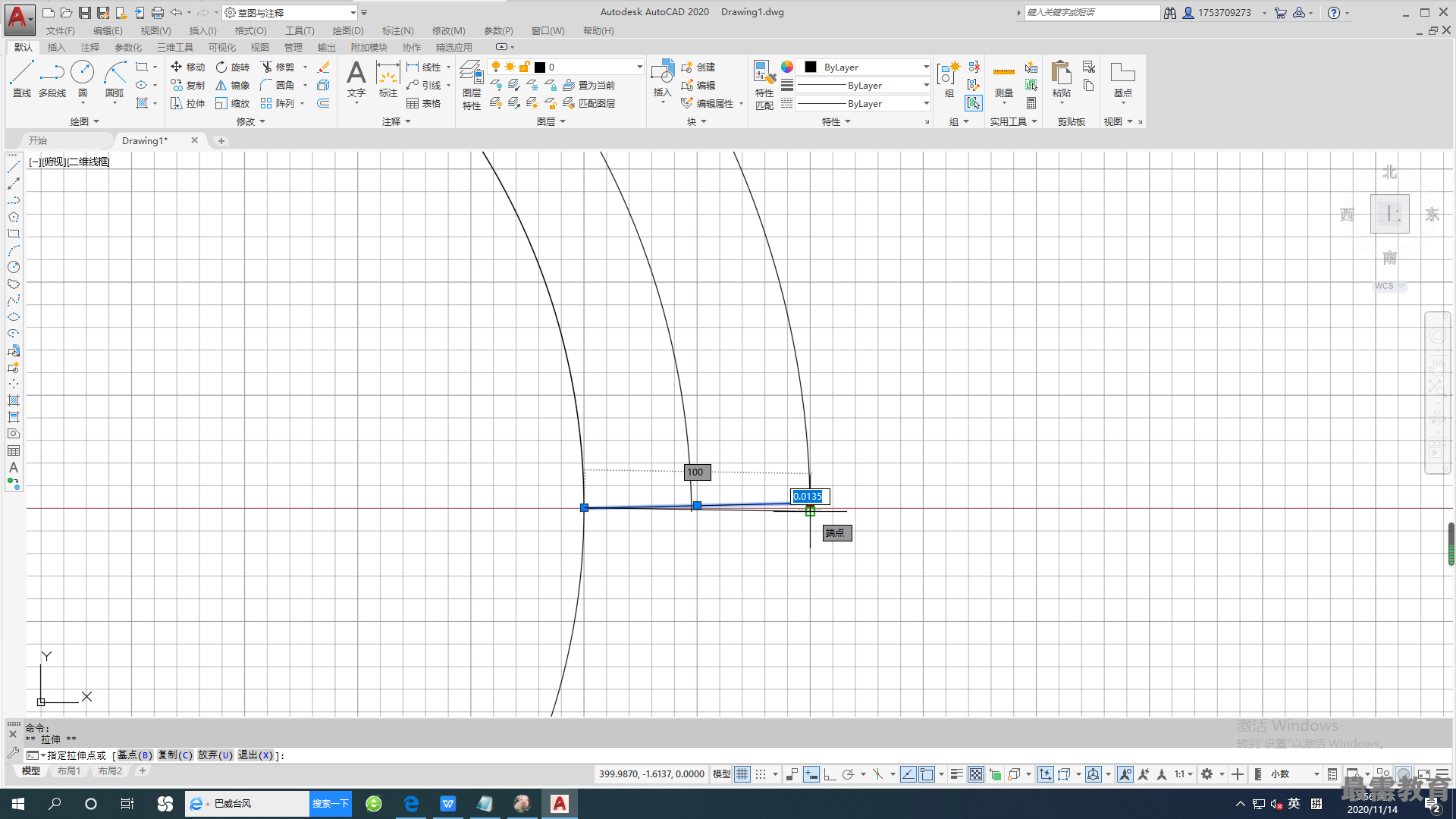

3）在繪制吧臺圓椅扶手端部圓弧的過程中，由于采用的是粗略的繪制方法，放大局部后，圖線可能會不閉合，這時，單擊鼠標左鍵選擇對象圖線，出現(xiàn)鉗夾編輯點，移動相應編輯點捕捉到需要閉合連接的相鄰圖線端點
