CAD 2020教程——圖案填充

(1)圖案邊界: 當進行圖案填充時，首先要確定圖案填充的邊界。定義邊界的對象只能是直線、雙向射線、單向射線、多段線、樣條曲線、圓弧、圓、橢圓、橢圓弧、面域等，或用這些對象定義的塊，而且作為邊 界的對象，在當前屏幕上必須全部可見。
(2）孤島: 在進行圖案填充時，把位于總填充域內的封閉區域稱為孤島，在用BHATCH命令進行圖案填充時，AutoCAD允許用戶以拾取點的方式確定填充邊界，即在希望填充的區域內任意拾取一點，AutoCAD 自動確定出填充邊界，同時也確定該邊界內的孤島。如果用戶是以點選對象的方式確定填充邊界的，則必須確切地點選這些孤島

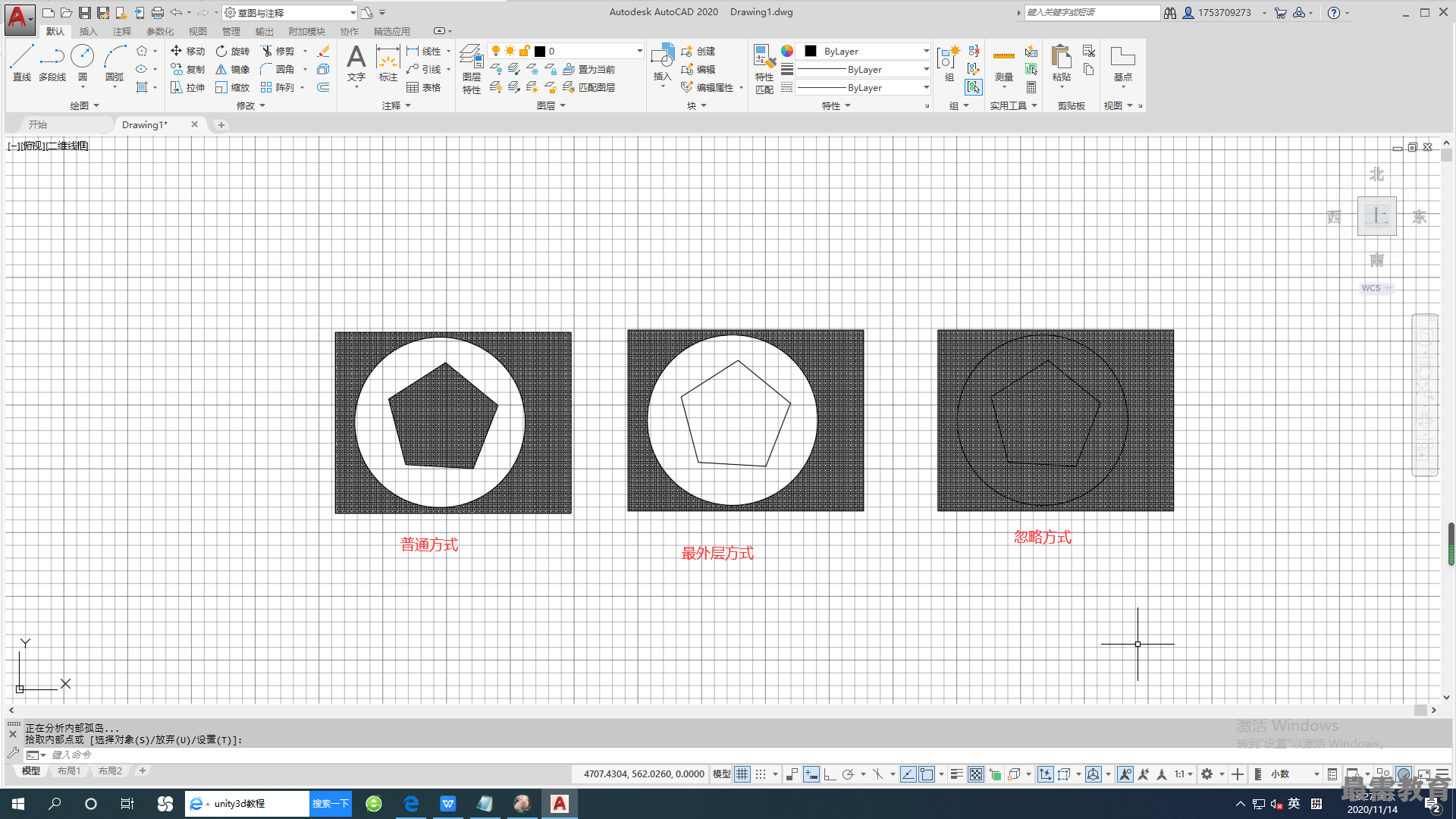

(3）填充方式 :在進行圖案填充時，需要控制填充的范圍，AutoCAD系統為用戶設置了以下3種填充方式
1）普通方式。該方式從邊界開始，由每條填充線或每個填充符號的兩端向里畫，遇到內部對象與之相交 時，填充線或符號斷開，直到遇到下一次相交時再繼續畫。采用這種方會時，要避免剖面線或剖面符號與內部對象的相交次數為奇數。該方式為系統內部的默認方式
2）最外層方式。該方式從邊界向里畫剖面符號，只要在邊界內部與對象相交，剖面符號由此斷開，而不再繼續畫
3）忽略方式。該方式忽略邊界內的對象，所有內部結構都被剖面符號覆蓋
