“圖案填充”選項卡AutoCAD 2020
此選項卡中各選項用來確定圖案及其參數。選擇該選項卡后,彈出的選項組中各選項的含義如下。
1)“類型和圖案”選項組
?類型。用于確定填充圖案的類型及圖案。單擊設置區中的小箭頭,彈出一個下拉列表,在該列表中,“用戶定義”選項表示用戶要臨時定義填充圖案,與命令行方式中的“U”選項作用一樣:“自定義”選項表 示選用ACAD.PAT圖案文件或其他圖案文件(.PAT文件)中的圖案填充;“預定義”選項表示用 AutoCAD標準圖案文件(ACAD.PAT文件)中的圖案填充。

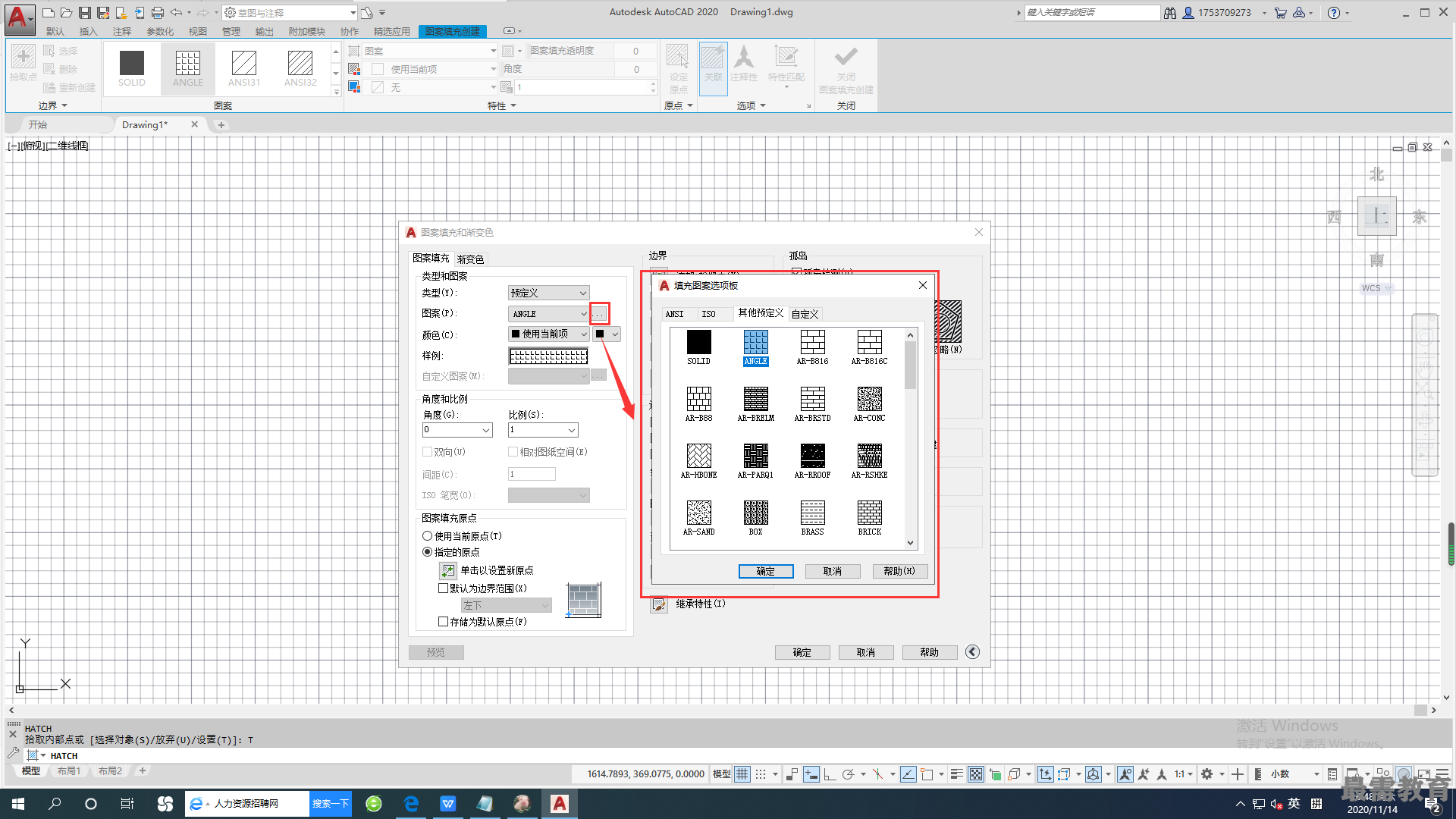

?圖案。用于確定標準圖案文件中的填充圖案。用戶可從中選取填充圖案。選擇所需要的填充圖案后,在"樣例"選項的圖像框內會顯示出該圖案。只有用戶在"類型”下拉列表框中選擇了 “預定義”選項,此項才 以正常亮度顯示,即允許用戶從自己定義的圖案文件中選取填充圖案。如果選擇的圖案類型是“其他預定義”,單擊“圖案”下拉列表框右邊的“…”按鈕,系統會彈出“填充圖案選項板”對話框,該對話框中顯示出所選類型所具有的圖案,用戶可從中確定所需要的圖案。
?顏色。根據圖層線型確定顏色,也可以自行設計填充圖案的顏色。
?樣例。此選項用來給岀一個樣本圖案。在其右面有一方形圖像框,顯示出當前用戶所選用的填充圖案。 用戶可以通過單擊該圖像的方式迅速査看或選取已有的填充圖案。
?自定義圖案。用于選取用戶自定義的填充圖案。只有在“類型”下拉列表框中選用"自定義”選項后, 該項才以正常亮度顯示,即允許用戶從自己定義的圖案文件中選取填充圖案。
2)“角度和比例”選項組
?角度。用于確定填充圖案時的旋轉角度。每種圖案在定義時的旋轉角度為零,用戶可在“角度”文本框內輸入所希望的旋轉角度。
?比例。用于確定填充圖案的比例值。每種圖案在定義時的初始比例為1,用戶可以根據需要放大或縮小,方法是在“比例”文本框內輸入相應的比例值。
?雙向。用于確定用戶臨時定義的填充線是一組平行線,還是相互垂直的兩組平行線。只有當在"類型” 下拉列表框中選擇“用戶定義“選項時,該項才可以使用。
?相對圖紙空間。確定是否相對于圖紙空間單位確定填充圖案的比例值。選中該復選框,可以按適合于版面布局的比例方便地顯示填充圖案。該選項僅適用于圖形版面編排。
?間距。用于指定線之間的間距,在"間距”文本框內輸入值即可。只有在"類型”下拉列表框中選擇 “用戶定義”選項時,該項才可以使用。
?ISO筆寬。用于告訴用戶根據所選擇的筆寬確定與ISO有關的圖案比例。只有選擇了已定義的ISO填充圖案后,才可確定它的內容。
3)“圖案填充原點”選項組
用于控制填充圖案生成的起始位置。有些圖案填充(例如磚塊圖案)需要與圖案填充邊界上的一點對齊。 默認情況下為“使用當前原點”,所有圖案填充原點都對應于當前的UCS原點。也可以選擇"指定的原點” 及下面一級的選項重新指定原點。
