AutoCAD 2020教程——圖塊屬性定義

(1)在使用圖塊屬性前，要對其屬性進行定義，定義屬性命令有以下兩種方法:
1)在命令行中輸入”ATTDEF“命令。

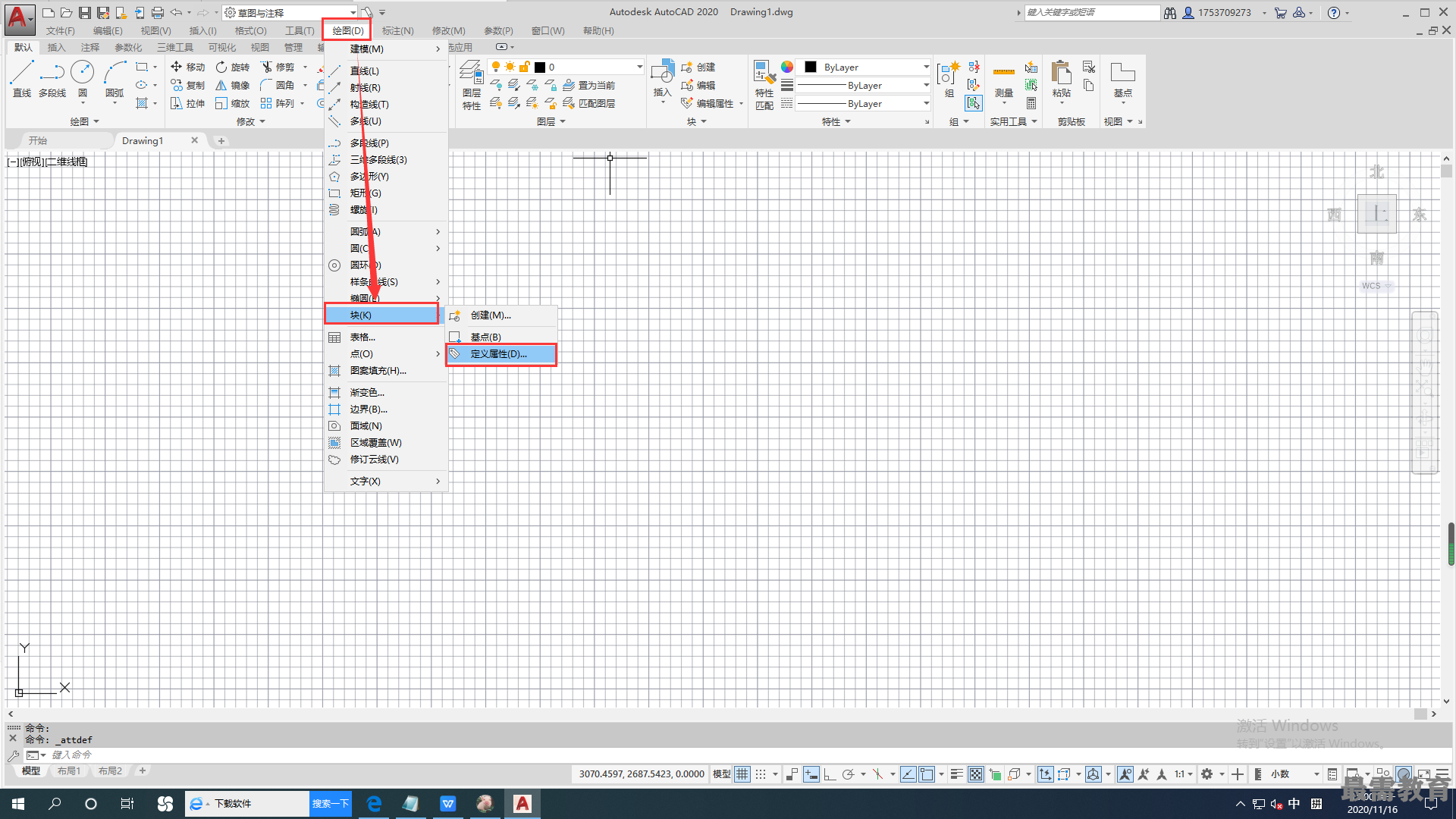

2)選擇菜單欄中的“繪圖”一"塊”一“定義屬性”命令。

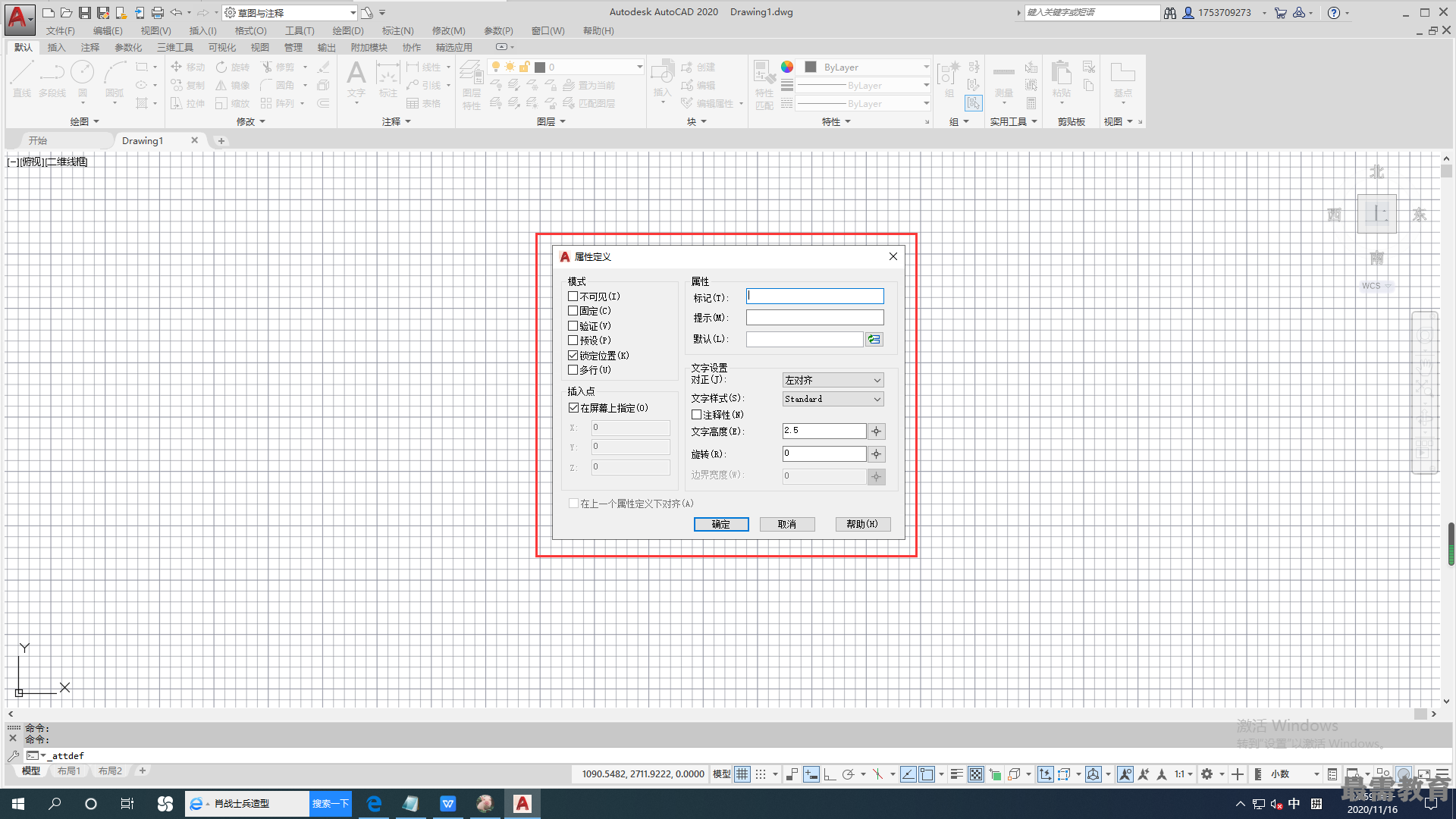

執(zhí)行上述命令后，系統(tǒng)彈出“屬性定義”對話框。該對話框中的重要選項的含義如下。

①“模式”選項組有以下6個復選框。
?“不可見”復選框。選中此復選框，屬性為不可見顯示方式，插入圖塊并輸入屬性值后，屬性值在圖中并不顯示出來。
?“固定”復選框。選中此復選框，屬性值為常量，屬性值在屬性定義時給定，在插入圖塊時, AutoCAD2020不再提示輸入屬性值。
?“驗證”復選框。選中此復選框，當插入圖塊時，AutoCAD2020重新顯示屬性值讓用戶驗證該值是否正確。
?“預設"復選框。選中此復選框，當插入圖塊時，AutoCAD2020自動把事先設置好的默認值賦予屬性，而不再提示輸入屬性值。
?“鎖定位置”復選框。選中此復選框，當插入圖塊時，AutoCAD2020鎖定塊參照中屬性的位置。解鎖后，屬性可以相對于使用夾點編輯的塊的具他部分移動，并且可以調(diào)整多行屬性的大小。
?“多行”復選框。選中此復選框，指定屬性值可以包含多行文字。
②“屬性”選項組包含以下3個文本框。
? "標記”文本框。輸入屬性標簽。屬性標簽可由除空格和感嘆號以外的所有字符組成。AutoCAD2020自動把小寫字母改為大寫字母。
? "提示"文本框。輸入屬性提示。屬性提示是在插入圖塊時，AutoCAD2020要求輸入屬性值的提示。 如果不在此文本框內(nèi)輸入文本，則以屬性標簽作為提示。如果在“模式”選項組中選中"固定”復選框，即設置屬性為常量，則不需設置屬性提示。
?“默認”文本框。設置默認的屬性值?？砂咽褂么螖?shù)較多的屬性值作為默認值，也可不設默認值。
