AutoCAD 2020——單行文字標注選項含義

①指定文字的起點。在此提示下直接在作圖屏幕上單擊一點作為文本的起始點，并輸入一行文本后按 〈Enter〉鍵，AutoCAD繼續顯示“輸入文字”提示，可繼續輸入文本，待全部輸入完后在此提示下直接按 <Enter>鍵，則退出TEXT命令。
②對齊（J）。在上面的提示下輸入“J”，用來確定文本的對齊方式，對齊方式?jīng)Q定文本的哪一部分與所選的插入點對齊。執行此選項，根據系統提示選擇該選項作為文本的對齊方式。當文本水平排列時， AutoCAD為標注文本定義了頂線、中線、基線和底線

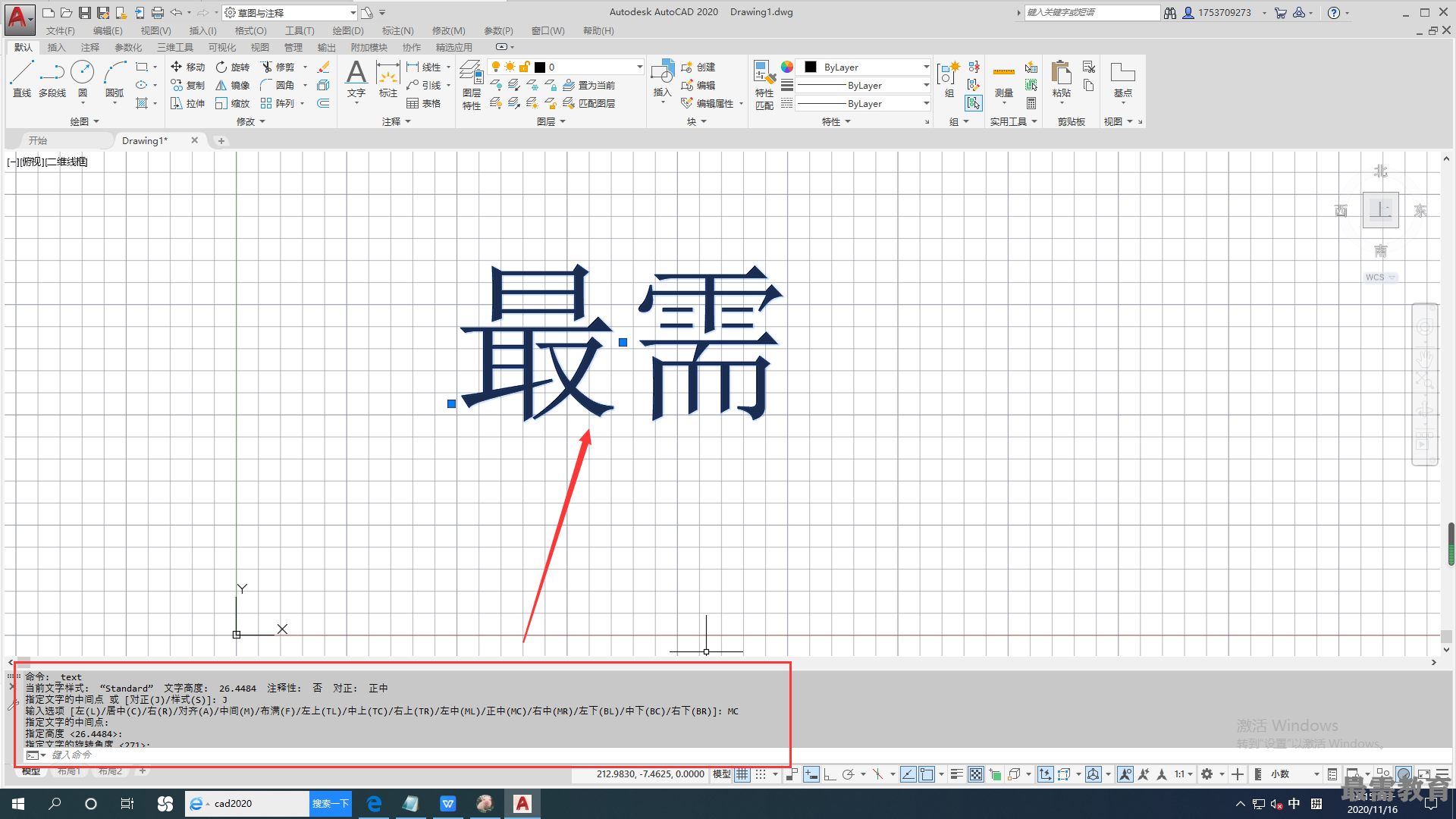

下面以“對齊”為例進行簡要說明。選擇“對齊（A） ”選項，要求用戶指定文本行基線的起始點與終止點的位置，AutoCAD提示如下。
?指定文字基線的第一個端點:（指定文本行基線的起點位置）
?指定文字基線的第二個端點:（指定文本行基線的終點位置）
?輸入文字：（輸入一行文本后按〈Enter〉鍵）
?輸入文字：（繼續輸入文本或直接按＜Enter＞鍵結束TEXT命令）

執行結果是所輸入的文本字符均勻地分布于指定的兩點之間。如果兩點間的連線不是水平的，則文本行傾斜放置，傾斜角度由兩點間的連線與X軸夾角確定：字高、字寬則根據兩點間的距離、字符的多少以及文本樣式中設置的寬度系數自動確定。指定了兩點之后，每行輸入的字符越多，字寬和寬高越小。

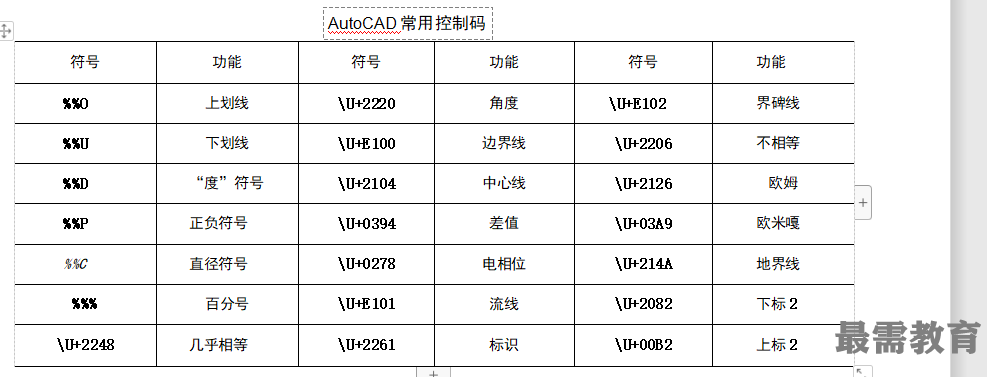

實際繪圖時，有時需要標注一些特殊字符，例如直徑符號、上劃線或下劃線、溫度符號等。由于這些符號不能直接從鍵盤上輸入，AutoCAD提供了一些控制碼，用來實現這些要求?？刂拼a用兩個百分號（％%）加 一個字符構成
