CAD 2020-設置尺寸樣式

調用標注樣式命令主要有如下3種方法。
1）在命令行中輸入"DIMSTYLE"命令。

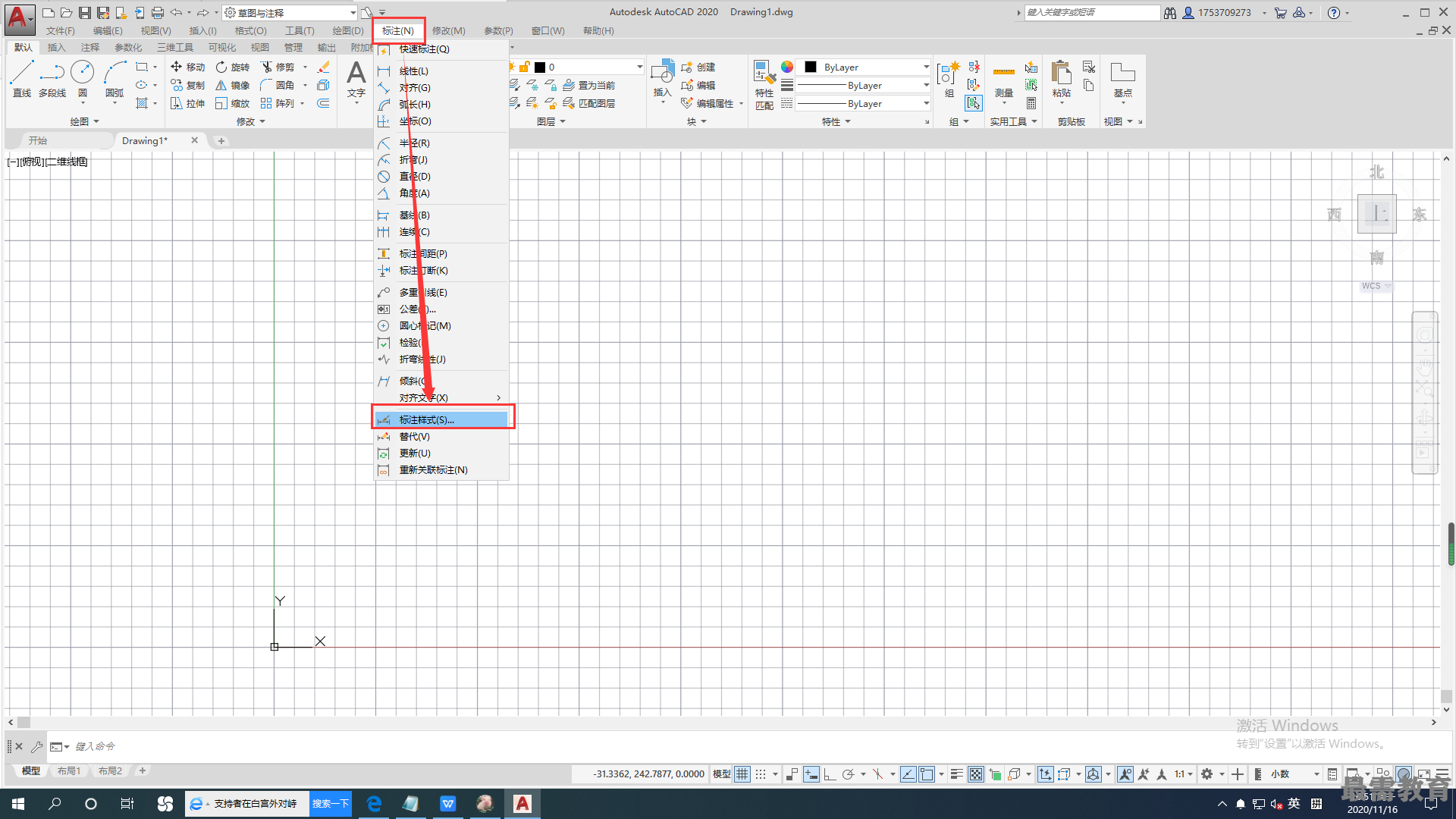

2）選擇菜單欄中的"格式” 一“標注樣式”或“標注”—"樣式”命令。

3）單擊“標注”工具欄中的“標注樣式”命令圖標。

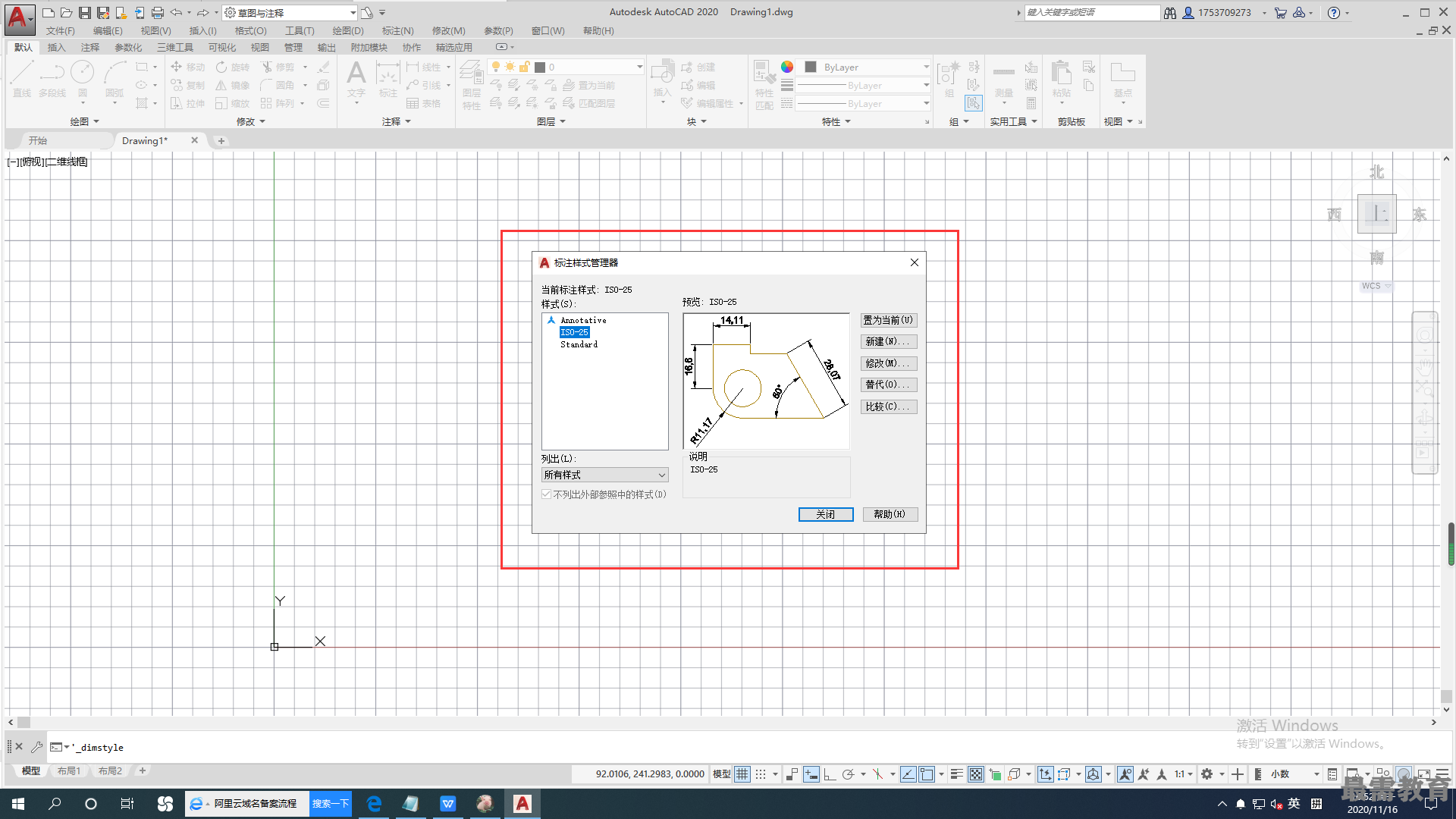

執行上述命令后，系統打開“標注樣式管理器”對話框

利用此對話框可方便直觀地定制和瀏覽尺寸標注樣式，包括新建標注樣式、修改已存在的樣式' 設置當前尺寸標注樣式、樣式重命名以及刪除一個已有樣式等。該對話框中各命令的含義如下。
①"置為當前”按鈕。單擊此按鈕，可將"樣式"列表框中選中的樣式設置為當前樣式。
②"新建”按鈕。定義一個新的尺寸標注樣式。單擊此按鈕，AutoCAD打開"創建新標注樣式”對話框，利用此對話框可創建一個新的尺寸標注樣式其中各項的功能說明如下。
?新樣式名。給新的尺寸標注樣式命名。
?基礎樣式。選取創建新樣式所基于的標注樣式。單擊右側的下拉箭頭，可在彈出的當前已有的樣式列表中選取一個作為定義新樣式的基礎，新的樣式是在這個樣式的基礎上修改一些特性得到的。
?用于。指定新樣式應用的尺寸類型。單擊右側的下拉箭頭，彈出尺寸類型列表，如果新建樣式應用于所有尺寸，則選“所有標注”；如果新建樣式只應用于特定的尺寸標注（例如只在標注直徑時使用此樣式），則選取相應的尺寸類型。
?繼續。各選項設置好以后，單擊“繼續”按鈕，AutoCAD打開“新建標注樣式”對話框，利用此對話框可對新樣式的各項特性進行設置
③"修改"按鈕。修改一個已存在的尺寸標注樣式。單擊此按鈕，AutoCAD彈出“修改標注樣式” 對話框，該對話框中的各選項與“新建標注樣式”對話框中完全相同，可以對已有標注樣式進行修改。
④“替代”按鈕。設置臨時覆蓋尺寸標注樣式。單擊此按鈕，AutoCAD打開"替代當前樣式”對話框，該對話框中各選項與“新建標注樣式"對話框完全相同，用戶可改變選項的設置覆蓋原來的設置， 但這種修改只對指定的尺寸標注起作用，而不影響當前尺寸變量的設置。
⑤“比較"按鈕。比較兩個尺寸標注樣式在參數上的區別或瀏覽一個尺寸標注樣式的參數設置。單擊此按鈕，AutoCAD打開"比較標注樣式”對話框?？梢园驯容^結果復制到剪貼板上，然后再粘貼到其他的Windows應用軟件上。
