AutoCAD 2020-“新建標注樣式”對話框說明

?線。該選項卡對尺寸線、尺寸界線的形式和特性等參數進行設置，包括尺寸線的顏色、線寬、超岀標記、基線間距、隱蔵等參數，尺寸界線的顏色、線寬、超岀尺寸線、起點偏移量、隱藏等參數。

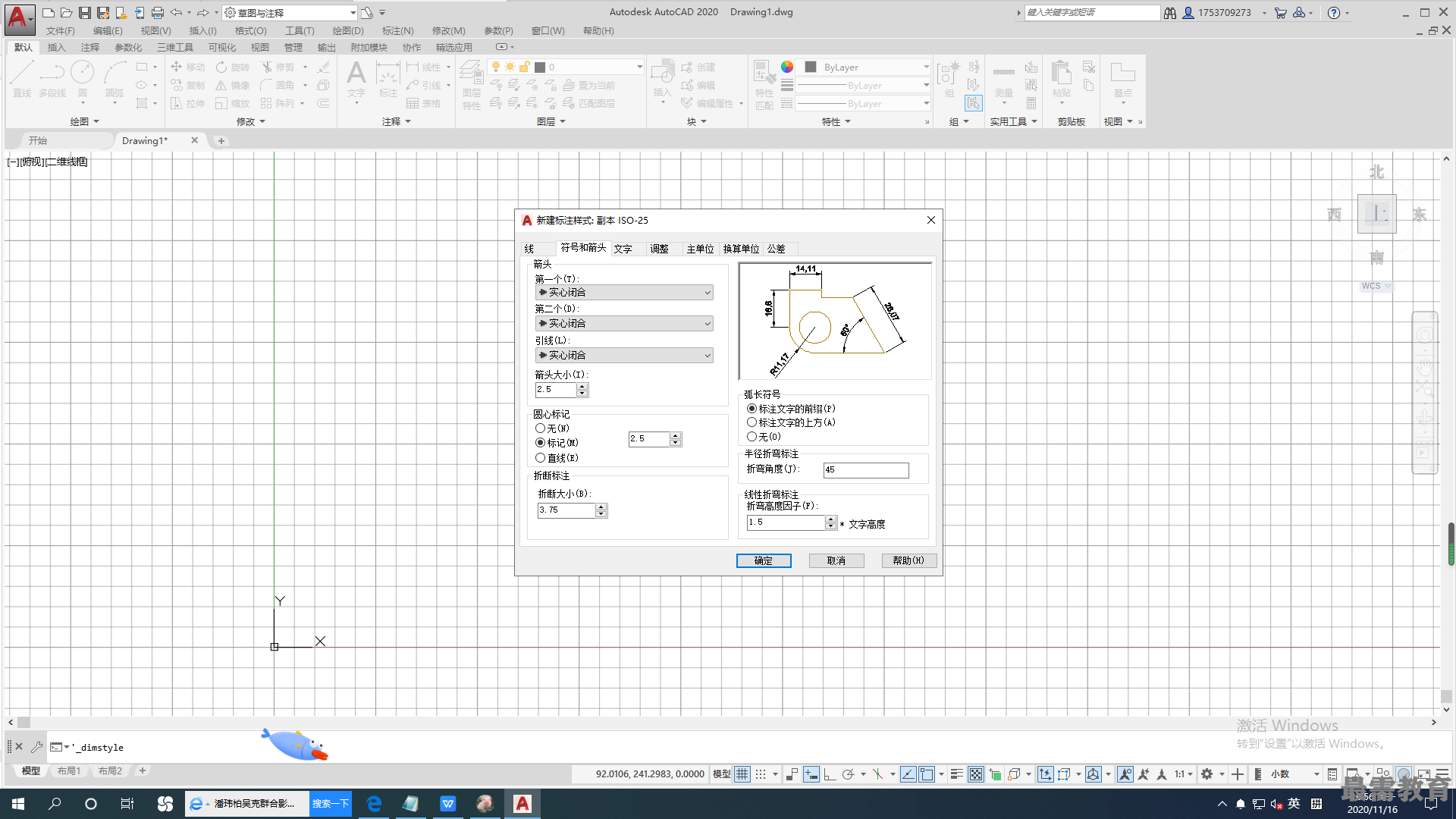

?符號和箭頭。該選項卡主要對箭頭、圓心標記、弧長符號和半徑折彎標注的形式和特性進行設置，包括箭頭的大小、引線、形狀等參數以及圓心標記的類型和大小等參數。

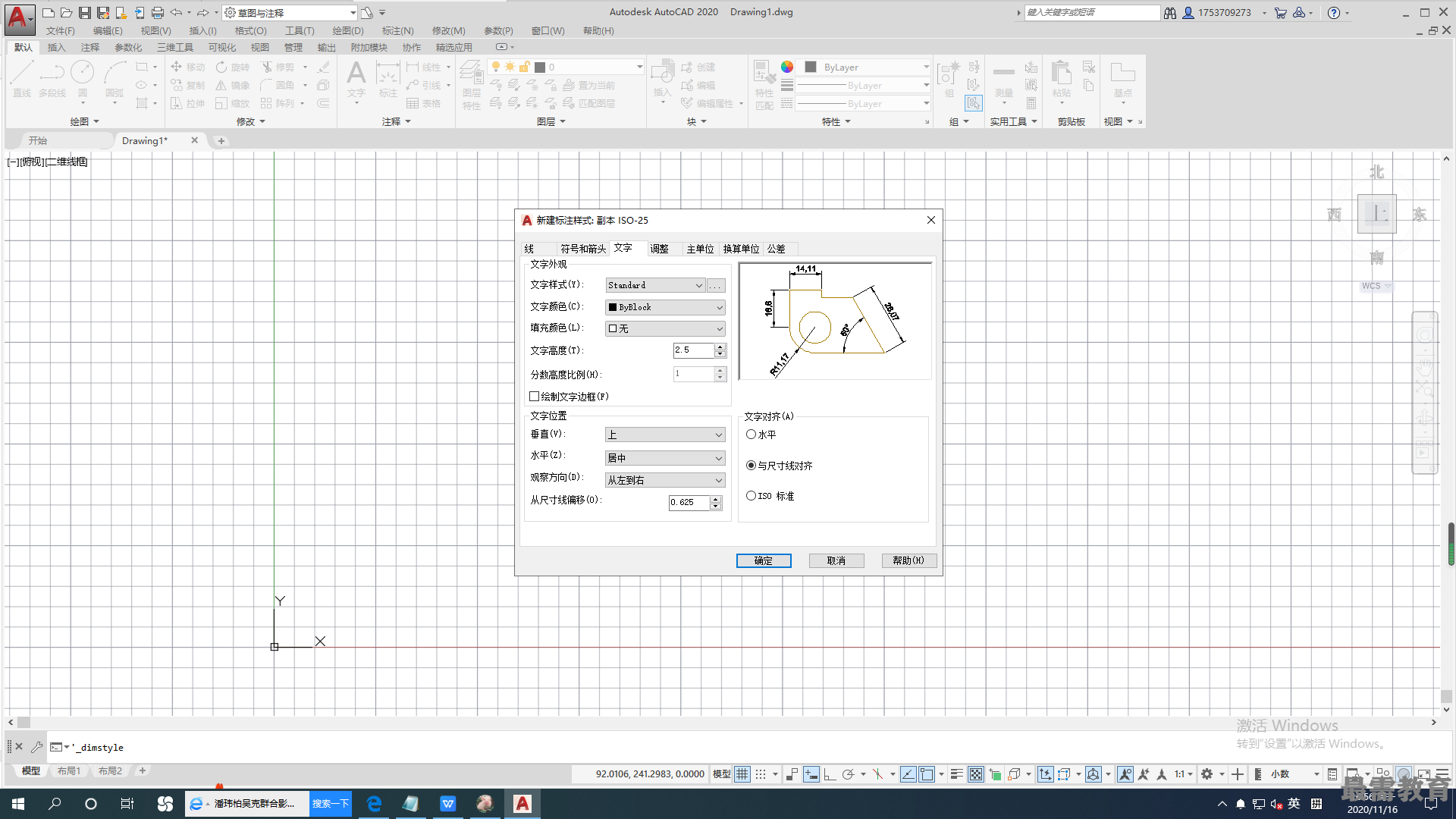

?文字。該選項卡對文字的外觀、位置、對齊方式等各個參數進行設置,包括文字外觀的文字樣式、顏色、填充顏色、文字高度、分數高度比例、是否繪制文字邊框等參數，文字位置的垂直、水平和從尺寸線偏移等參數。対齊方式有水平、與尺寸線對齊、ISO標準等3種方式。

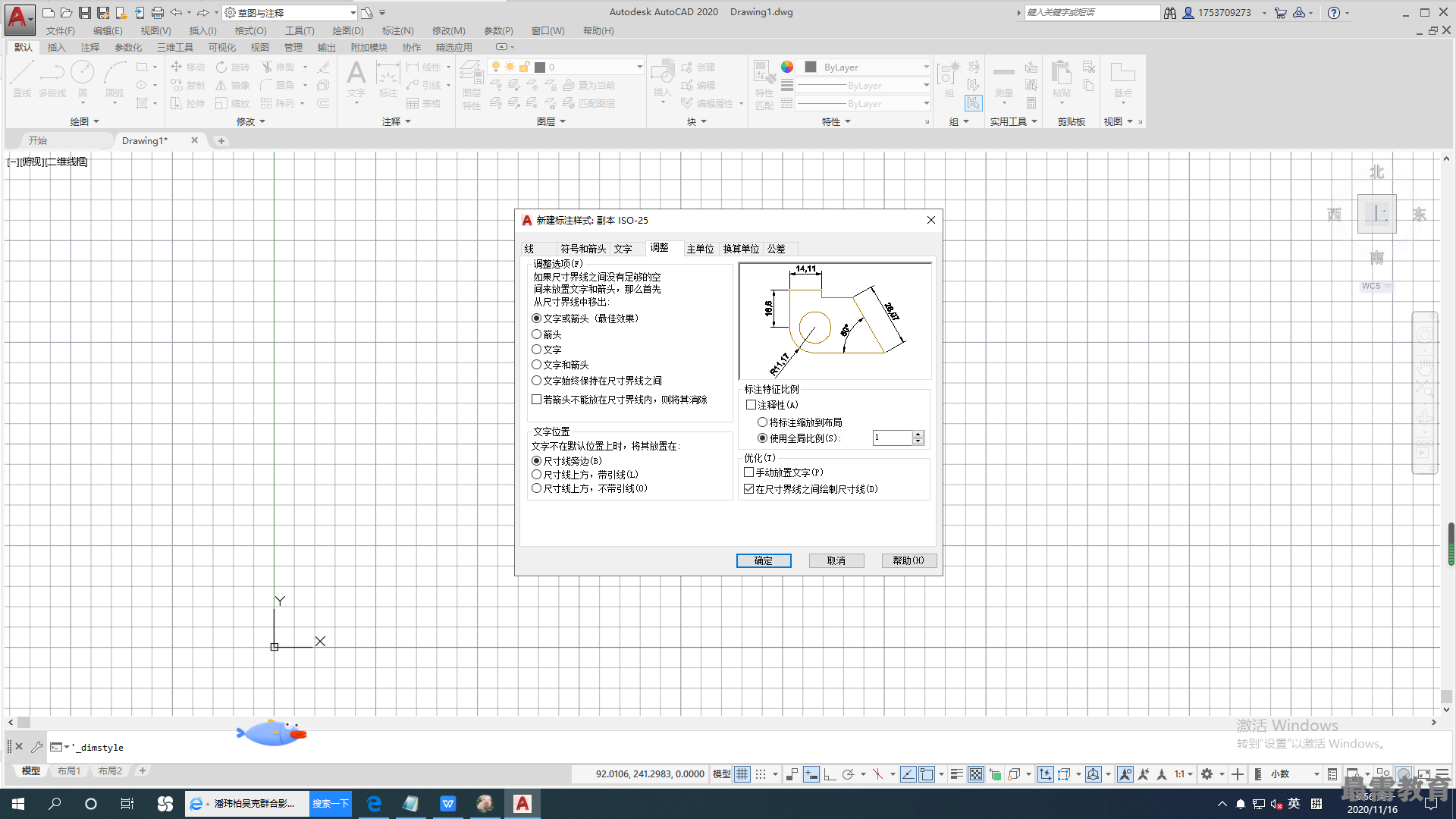

?調整。該選項卡對調整選項、文字位置、標注特征比例等各個參數進行設置,包括調整選項選擇、文字不在默認位置時的放置位置、標注特征比例選擇以及調整尺寸要素位置等參數

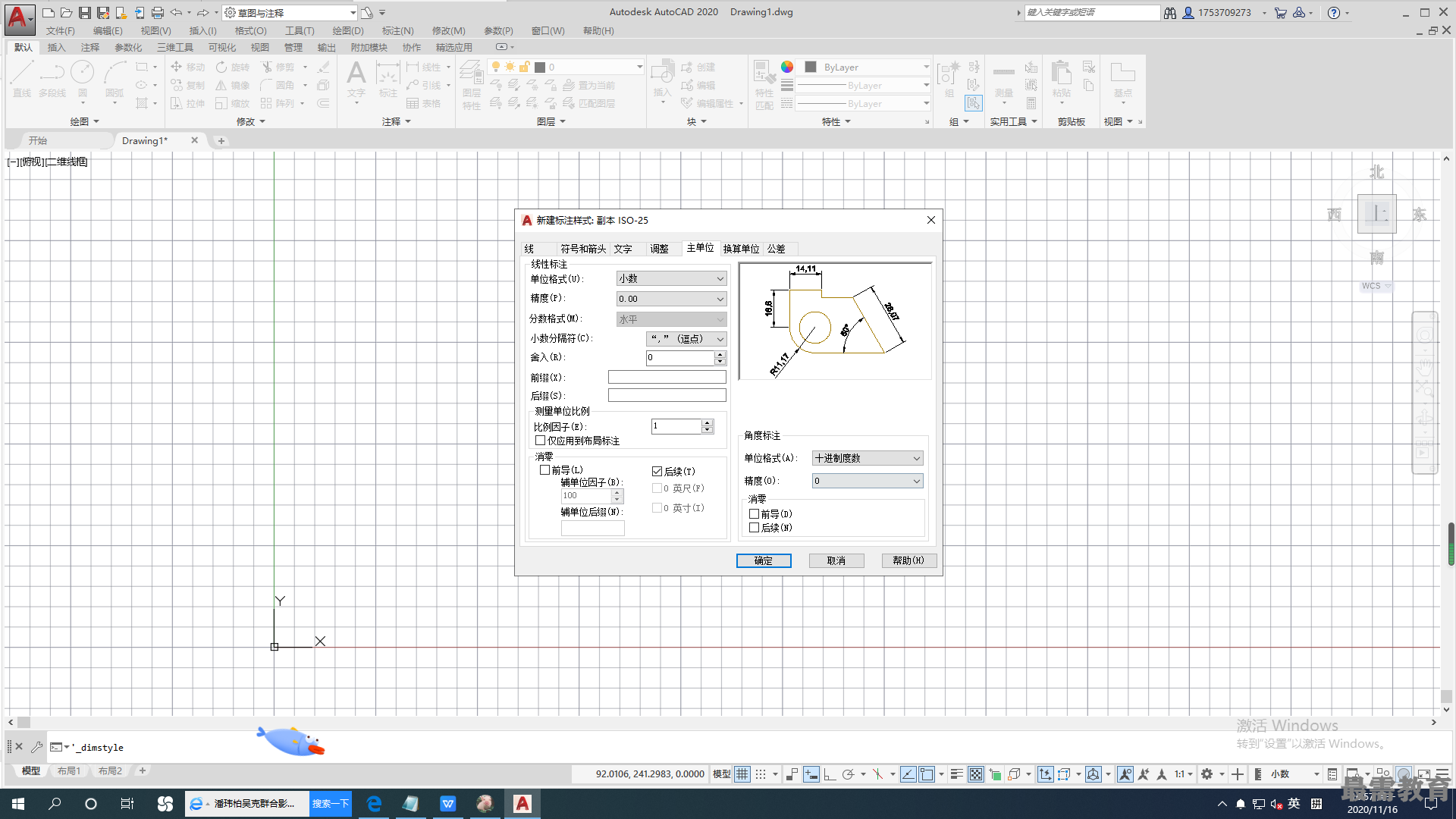

?主單位。該選項卡用來設置尺寸標注的主單位和精度，以及給尺寸文本添加固定的前綴或后綴。 該選項卡包含兩個選項組，分別對長度型標注和角度型標注進行設置。

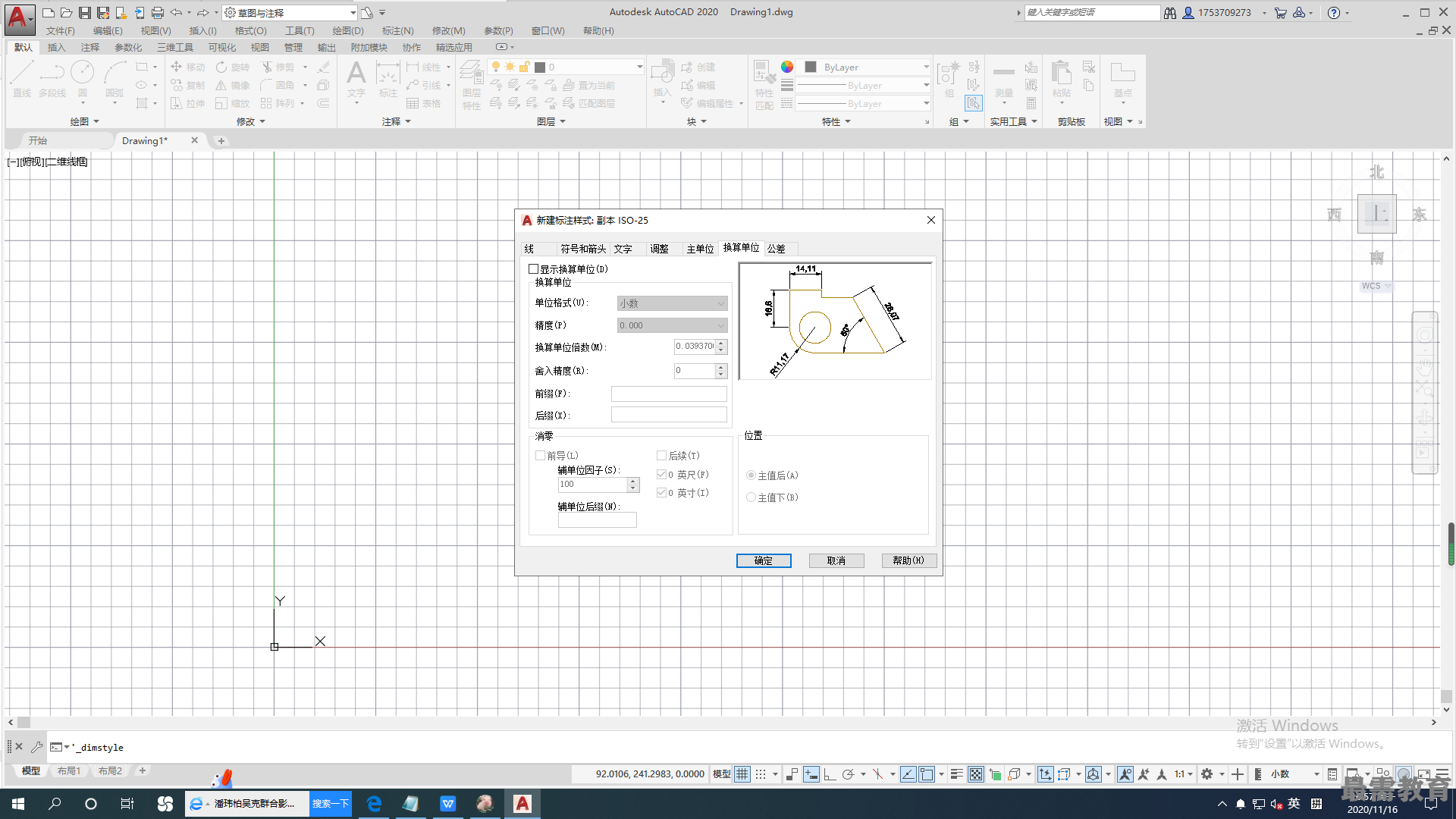

?換算單位。該選項卡用于對替換單位進行設置。

?公差。該選項卡用于對尺寸公差進行設置。其中"方式"下拉列表框列出了AutoCAD提供的5種標注公差的形式，用戶可從中選擇。這5種形式分別是“無”“對稱” “極限偏差” “極限尺寸”和 "基本尺寸"，其中"無”表示不標注公差，即通常標注情形。在“精度”"上偏差""下偏差”“高度比例”數值框和“垂直位置”下拉列表框中可輸入或選擇相應的參數值。
