CAD 2020-線性標注

調用線性標注命令主要有如下3種方法。
1）在命令行中輸入“DIMLINEAR （縮寫名DIMLIN）"命令。

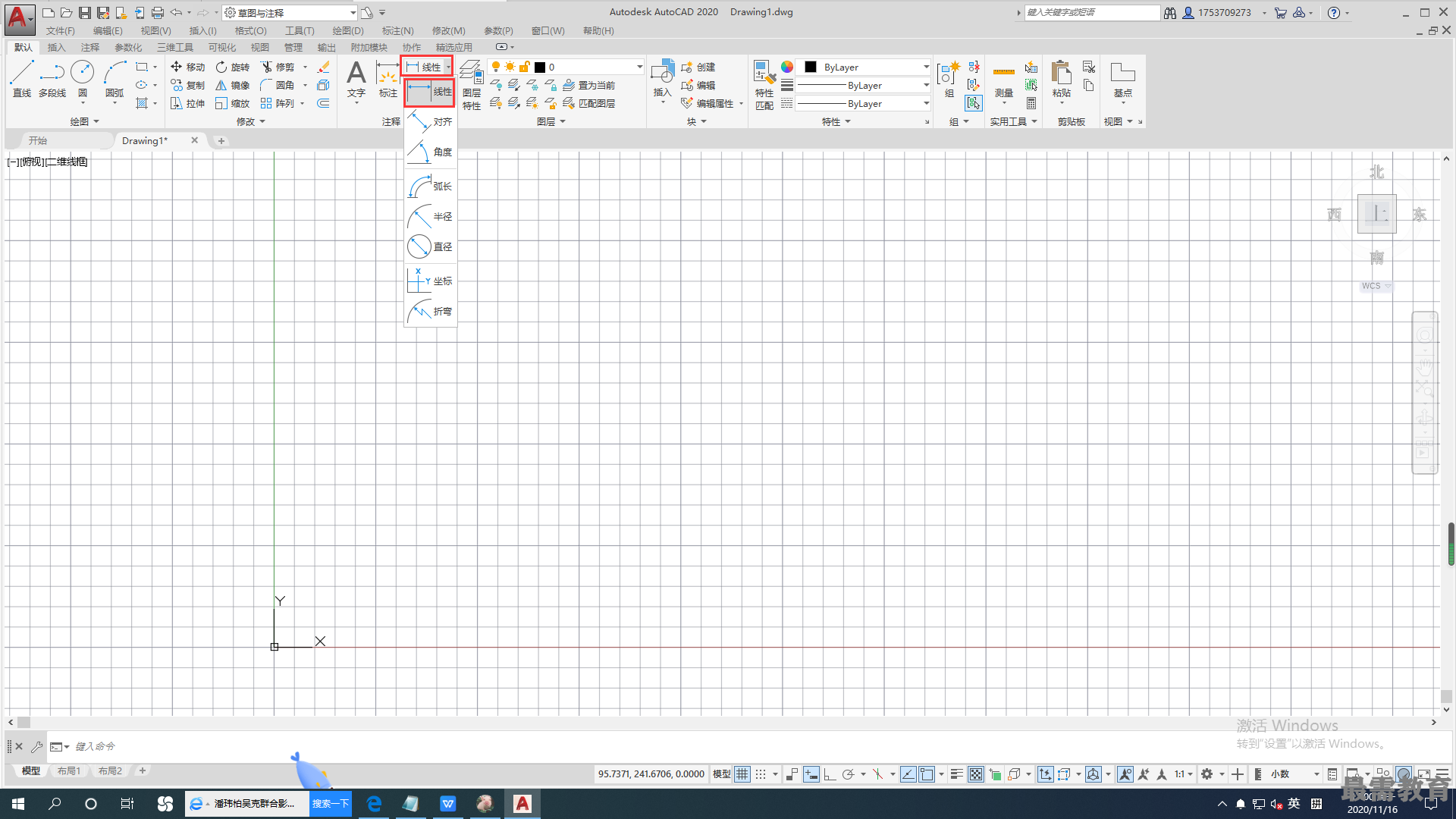

2）選擇菜單欄中的“標注”一“線性”命令。
3）單擊"標注”工具欄中的“線性”命令圖標。

執行上述命令后，根據系統提示直接按＜Enter＞鍵選擇要標注的對象或指定兩條尺寸界線的起始點，命令行中各選項的含義如下。

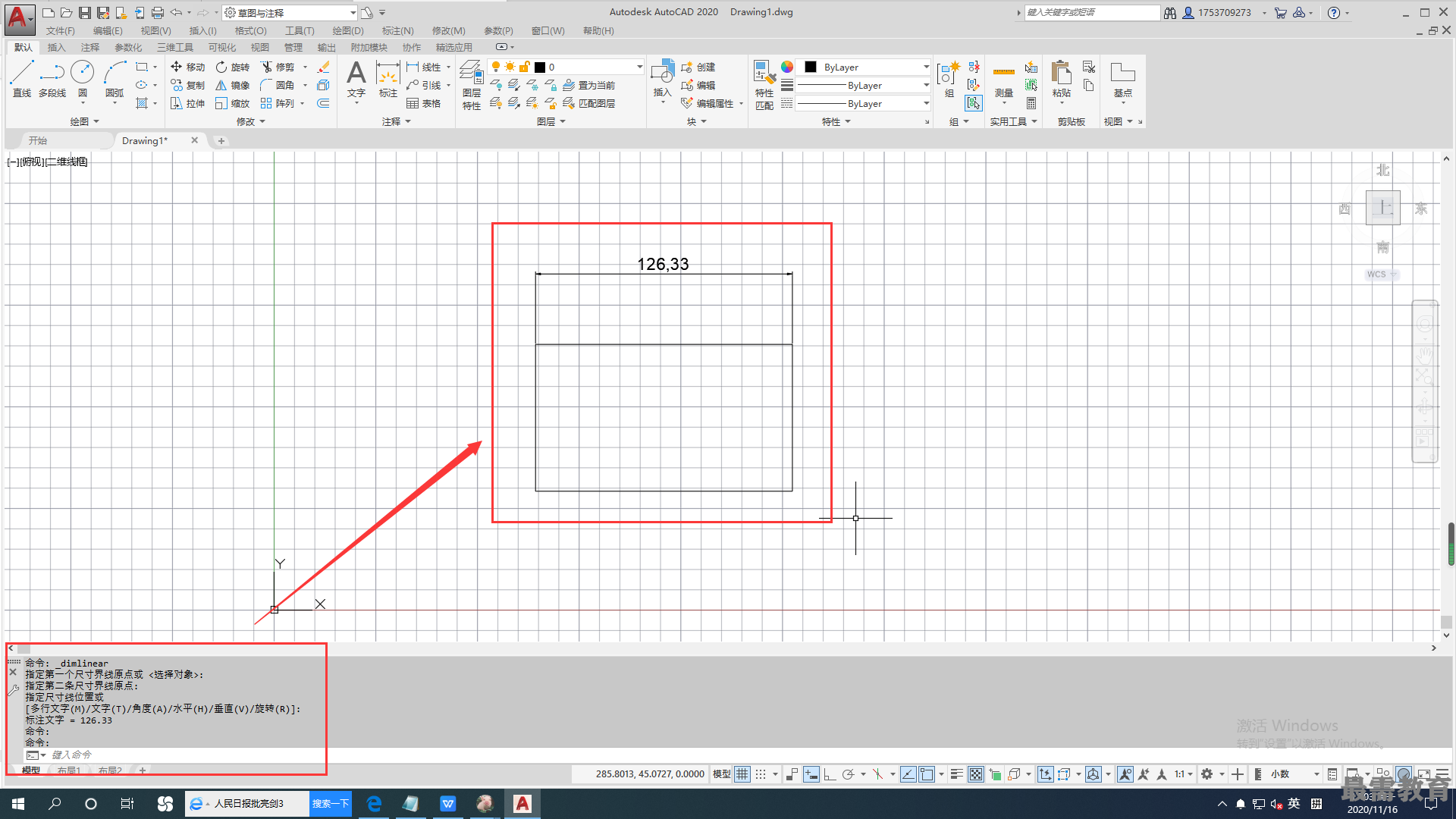

①指定尺寸線位置。確定尺寸線的位置。用戶可移動鼠標選擇合適的尺寸線位置，然后按 〈Enter〉鍵或單擊鼠標左鍵，AutoCAD則自動測量所標注線段的長度并標注出相應的尺寸。
②多行文字（M）。用多行文本編輯器來確定尺寸文本。
③文字（T） 。在命令行提示下輸入或編輯尺寸文本。選擇此選項后，根據系統提示輸入標注線段的長度，直接按＜Enter＞鍵即可采用此長度值，也可輸入其他數值代替默認值。當尺寸文本中包含默認值時，可使用尖括號表示默認值。
④角度（A） 。確定尺寸文本的傾斜角度。
⑤水平（H） 。水平標注尺寸，不論標注什么方向的線段，尺寸線均水平放置。
⑥垂直（V） 。垂直標注尺寸，不論被標注線段沿什么方向，尺寸線總保持垂直。
⑦旋轉（R） 。輸入尺寸線旋轉的角度值，旋轉標注尺寸。
對齊標注的尺寸線與所標注的輪廓線平行；坐標尺寸標注點的縱坐標或橫坐標；角度標注兩個對象之間的角度；直徑或半徑標注圓或圓弧的直徑或半徑；圓心標注則標注圓或圓弧的中心或中心線，具體由“新建（修改）標注樣式”對話框中“尺寸與箭頭”選項卡的“圓心標記”選項組決定。
