AutoCAD 2020-基線標注
用于產生一系列基于同一條尺寸界線的尺寸標注,適用于長度尺寸標注、角度標注和坐標標注等
在使用基線標注方式之前,應該先標注出一個相關的尺寸。基線標注兩平行尺寸線的間距由“新建(修改)標注樣式”對話框中“尺寸與箭頭”選項卡的“尺寸線”選項組中的“基線間距”文本框的值決定。
基線標注命令的調用方法主要有以下3種
1)在命令行中輸入"DIMBASELINE”命令。

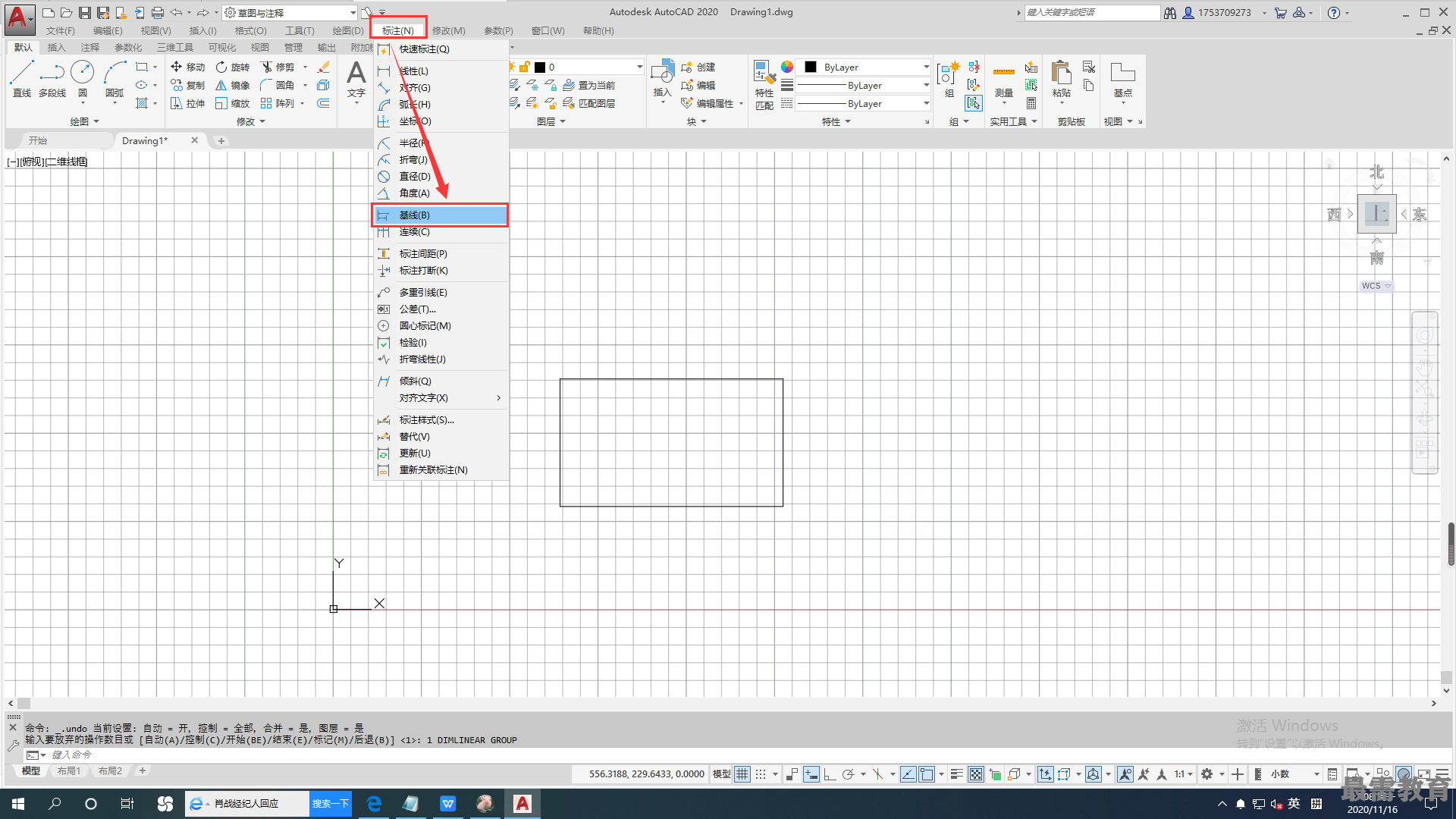

2)選擇菜單欄中的“標注”一“基線”命令。
3)單擊“標注”工具欄中的“基線標注”命令圖標。
執行上述命令后,根據系統提示指定第二條尺寸界線原點或選擇其他選項。
連續標注又叫尺寸鏈標注,用于產生一系列連續的尺寸標注,后一個尺寸標注均把前一個標注的第二條尺寸界線作為它的第一條尺寸界線。與基線標注一樣,在使用連續標注方式之前,應該先標注出一個相關的尺 寸。其標注過程與基線標注類似
