CAD 2020-快速標注

快速尺寸標注命令QDIM使用戶可以交互地、動態地、自動地進行尺寸標注。在 QDIM命令中可以同時選擇多個圓或圓弧標注直徑或半徑，也可同時選擇多個對象進行基線標注和連續 標注，選擇一次即可完成多個標注，因此可節省時間，提高工作效率。調用快速尺寸標注命令的方法主要有以下3種。
1）在命令行中輸入“QDIM”命令。
2）選擇菜單欄中的“標注”—“快速標注”命令。

3）單擊“標注”工具欄中的“快速標注”命令圖標。

執行上述命令后，根據系統提示選擇要標注尺寸的多個對象后按〈Enter〉鍵，并指定尺寸線位置或選擇其他選項。執行此命令時，命令行中各選項的含義如下。
①指定尺寸線位置。直接確定尺寸線的位置，則在該位置按默認的尺寸標注類型標注出相應的尺寸。

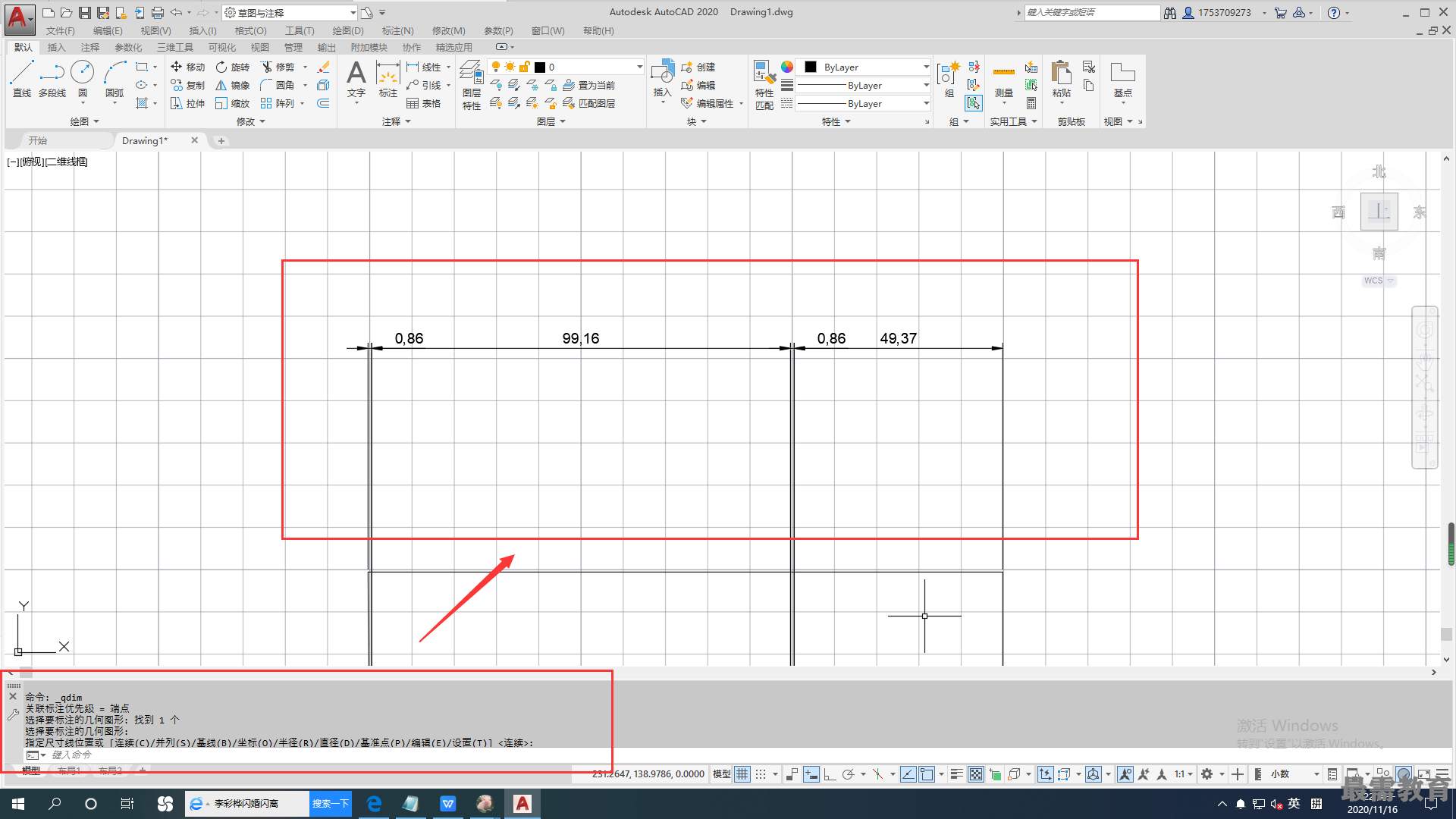

②連續（C）。產生一系列連續標注的尺寸。輸入“C" , AutoCAD提示用戶選擇要進行標注的對象，選擇完后按＜Enter＞鍵，返回上面的提示，給定尺寸線位置，則完成連續尺寸標注。
③并列（S）。產生一系列交錯的尺寸標注
④基線（B） 。產生一系列基線標注尺寸。后面的“坐標（O）” “半徑（R） ” “直徑（D） ”。
⑤基準點（P） 。為基線標注和連續標注指定一個新的基準點。
⑥編輯（E）。對多個尺寸標注進行編輯。AutoCAD允許對已存在的尺寸標注添加或移去尺寸點。選擇此選項，根據系統提示確定要移去的點之后按＜Enter＞鍵，AutoCAD對尺寸標注進行更新。
