AutoCAD 2020-“繪圖次序”工具欄

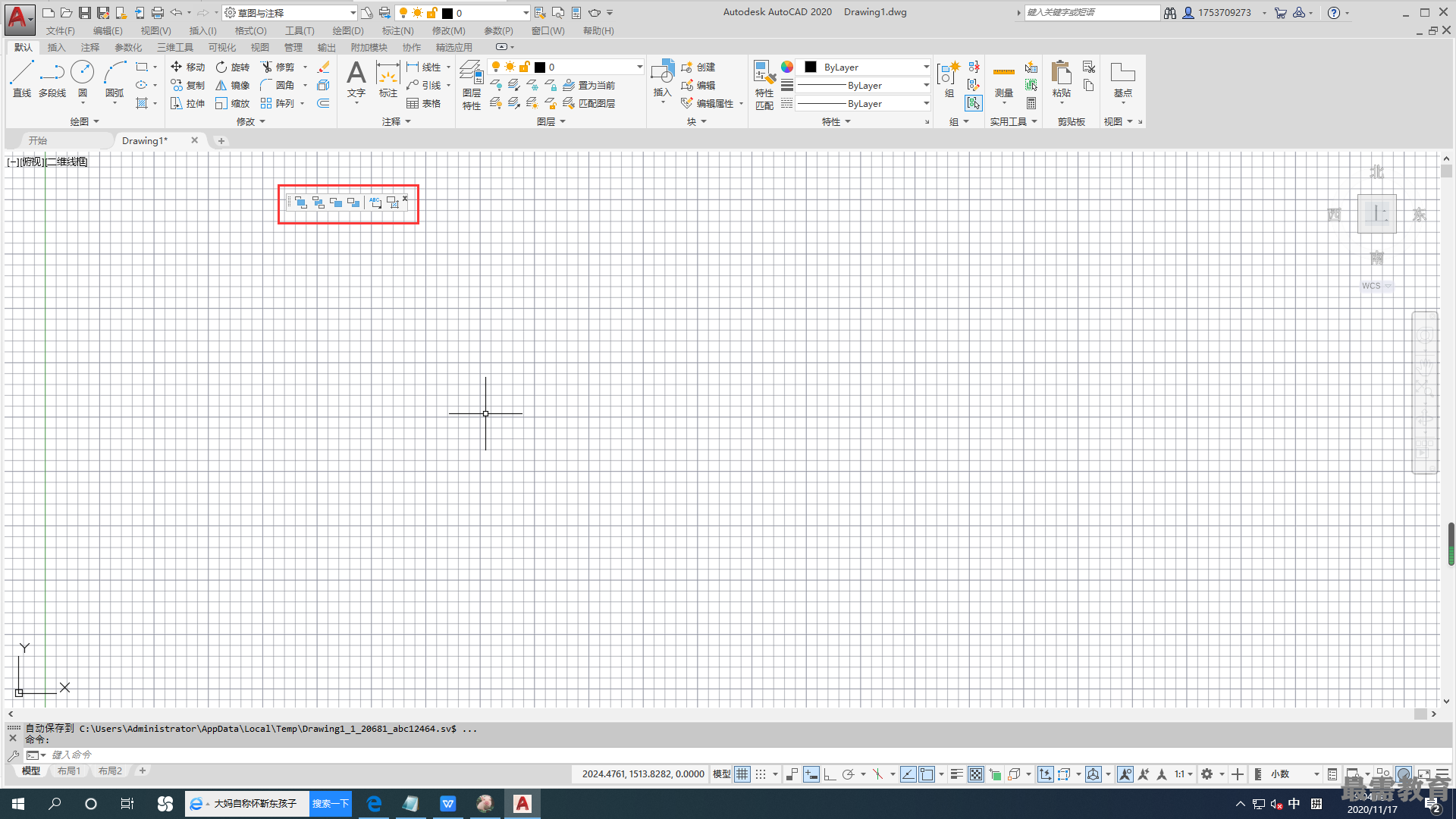

“繪圖次序”工具欄是調整圖形元素在二維環境中上下位置關系的工具,在AutoCAD2020中繪制的圖線會相互重疊覆蓋,通過繪圖次序欄能調整這些圖線的上下位置,從而清晰地反映圖線的存在
1.前置
強制使選定對象顯示在所有對象之前。使用DRAWOPDERCTL系統變量控制重疊對象的默認顯示行為。此外,TEXTTOFRONT命令可將圖形中的所有文字、標注或引線置于其他對象的前面,而 HATCHTOBACK命令將所有圖案填充對象置于其他對象的后面。
2.后置
強制使選定對象顯示在所有對象之后。使用DRAWOPDERCTL系統變量控制重疊對象的默認顯示行為。此外,TEXTTOFRONT命令可將圖形中的所有文字、標注或引線置于其他對象的前面,而 HATCHTOBACK命令將所有圖案填充對象置于其他對象的后面。
3.置于對象之上
強制使選定對象顯示在指定的參照對象之前。使用DRAWOPDERCTL系統變量控制重疊對象的默認顯示行為。此外,TEXTTOFRONT命令將圖形中的所有文字、標注或引線置于其他對象的前面,而 HATCHTOBACK命令將所有圖案填充對象置于其他對象的后面。
4.置于對象之下
強制使選定對象顯示在指定的參照對象之后。使用DRAWOPDERCTL系統變量控制重疊對象的默認顯示行為。此外,TEXTTOFRONT命令將圖形中的所有文字、標注或引線置于其他對象的前面,而 HATCHTOBACK命令將所有圖案填充對象置于其他對象的后面。
5.文字對象前置
強制使文字對象顯示在所有其他對象之前。
6.將圖案填充項后置
強制將全部圖案填充項顯示在所有其他對象后面。
