CATIA草圖繪制器的常用工具欄

1. 輪廓繪制工具欄

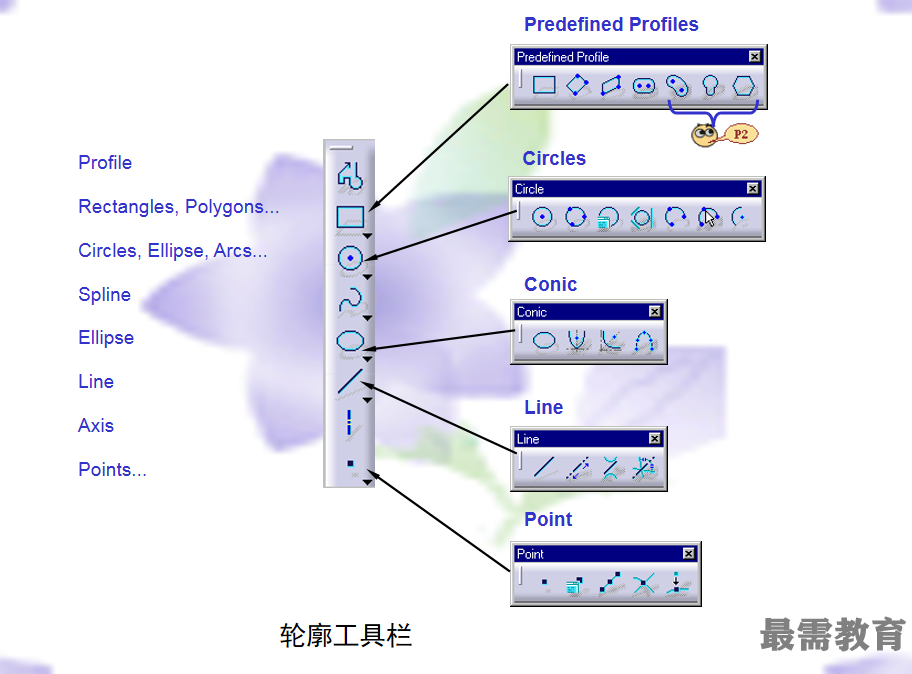

該工具欄提供了各種幾何圖形的繪制工具，如圖所示。

2. 操作工具欄

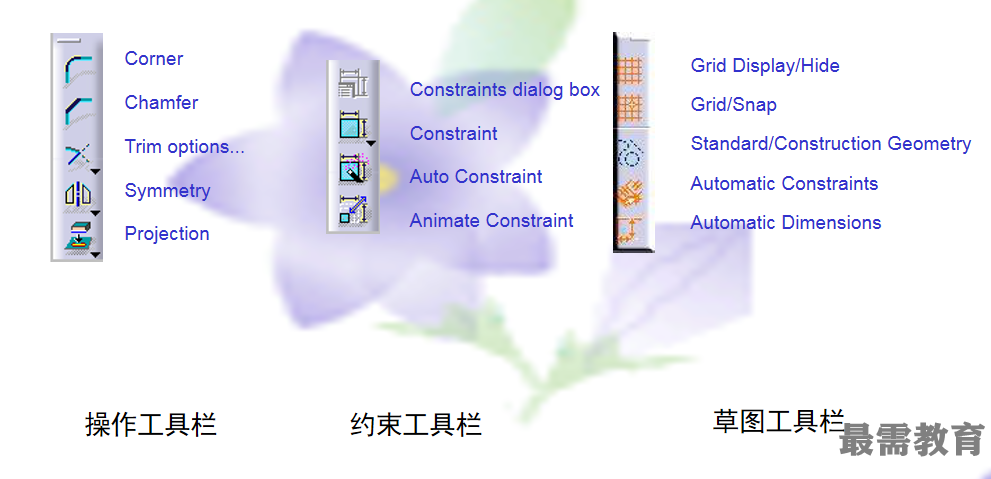

該工具欄提供了對繪制幾何元素進(jìn)行編輯的多種工具 ，如圖所示。

3. 約束工具欄

該工具欄提供了多種工具，可設(shè)置幾何元素間的幾何約束及幾何元素的尺寸約束，如圖所示。

4. 草圖工具欄

該工具欄提供了幾種輔助工具，如【網(wǎng)格】、 【點(diǎn)對齊】 、 【輔助元素】、 【幾何約束】、 【尺寸約束】 。
