CATIA【比例】工具

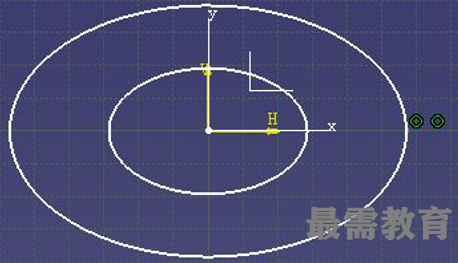

【比例】工具用于產生一個輪廓的比例縮放或比例縮放拷貝。單擊該按鈕， 彈出【標度定義】對話框，在對話框中可選擇 【復制模式】和 【約束守恒】 。選擇要旋轉的曲線，在草圖工作區中單擊一點作為縮放中心點，拖動鼠標到合適比例，單擊即可完成曲線的縮放，或在值輸入框中直接輸入比例值，按確定按鈕 。如果選擇了【對齊模式】則比例只能按0.1的倍數變化。
