CATIA挖孔特征

挖孔特征是指草圖或曲面沿指定方向運動時去除已有的材料所形成的實體，屬于去料特征。

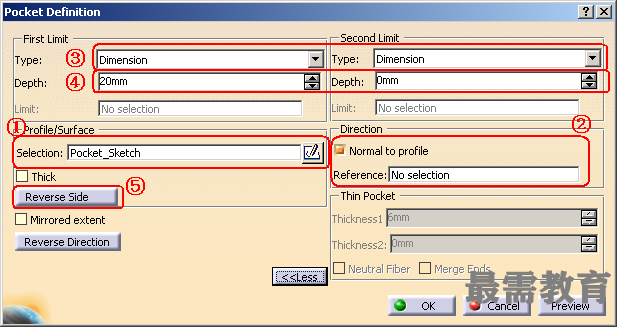

1 操作步驟

①選擇/創建草圖或曲面

②采用默認的方向（草圖平面的法向）或者選擇一個方向，方向指示元素可以選擇直線段、實體邊、平面（法線方向）；選擇去除材料的方向

③選擇拉伸終止方式

④輸入終止數值

⑤如果有需要點選按鈕調整剪切方向，選擇切除材料部分

2  拉伸類型/延伸

參考拉伸特征相關項設置
