CATIA實體構建特征命令－環槽特征

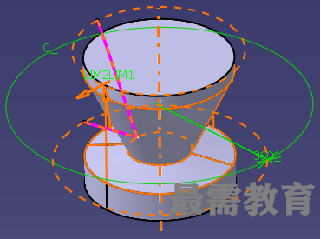

環槽特征是通過對一個草圖或曲面沿指定的軸線旋轉時去除已有的材料所形成的實體，屬于去料特征。

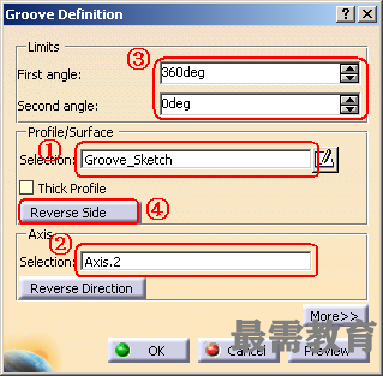

1 操作步驟

① 選擇/創建草圖或曲面

② 選擇預定義好的軸線（在草圖中用Axis命令預先創建軸線可無需選擇軸線）

③ 定義環槽特征的起始/結束角度

④ 如果有必要調整草圖切削的范圍
