CATIA實體分析功能－拔模分析

發布時間：2020-09-15

判斷零件上是否存在倒扣的部分并以不同的顏色顯示出來。

①將顯示模式轉換到帶材質渲染模式

②選擇要分析的Body

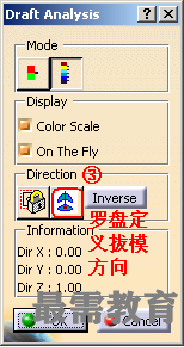

③定義出模方向（以羅盤Z軸為出模方向）

④如有必要雙擊色圖上數值定義色圖角度標識
