AutoCAD 2018——絕對坐標
提問人:卓娟發布時間:2020-12-07
絕對坐標分為絕對直角坐標和絕對極軸坐標兩種。其中絕對直角坐標以笛卡爾坐標系的原點(0,0,0)為基點定位,用戶可以通過輸入坐標的方式來定義一個點的位置。

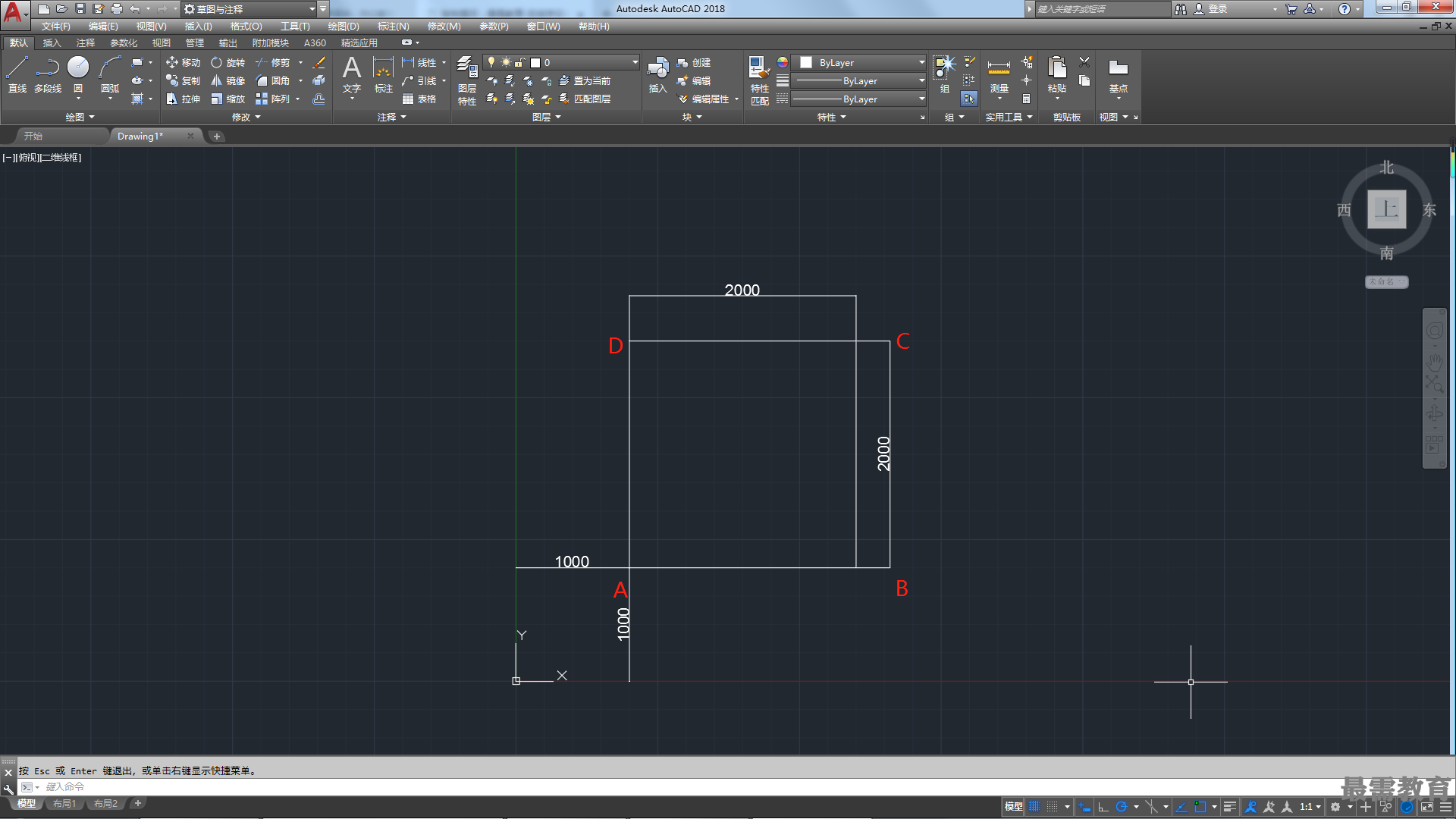

如圖所示的圖形中,O點絕對坐標為(0,0,0), A點絕對坐標為(1000,1000,0),B點絕對坐標為(3000,1000,0),C點絕對坐標為(3000,3000,0) , D點絕對坐標為(1000,3000,0)。如果z方向坐標為0,則可省略,故輸入時A點絕對坐標可為(1000,1000),B點絕對坐標可為(3000,1000) , C點絕對坐標可為(3000,3000) , D點絕對坐標可為(1000,3000)。
