AutoCAD 2018——縮放視圖

提問人:卓娟發布時間:2020-12-07

命令:縮放

作用:對視圖進行縮放控制

快捷命令:Z

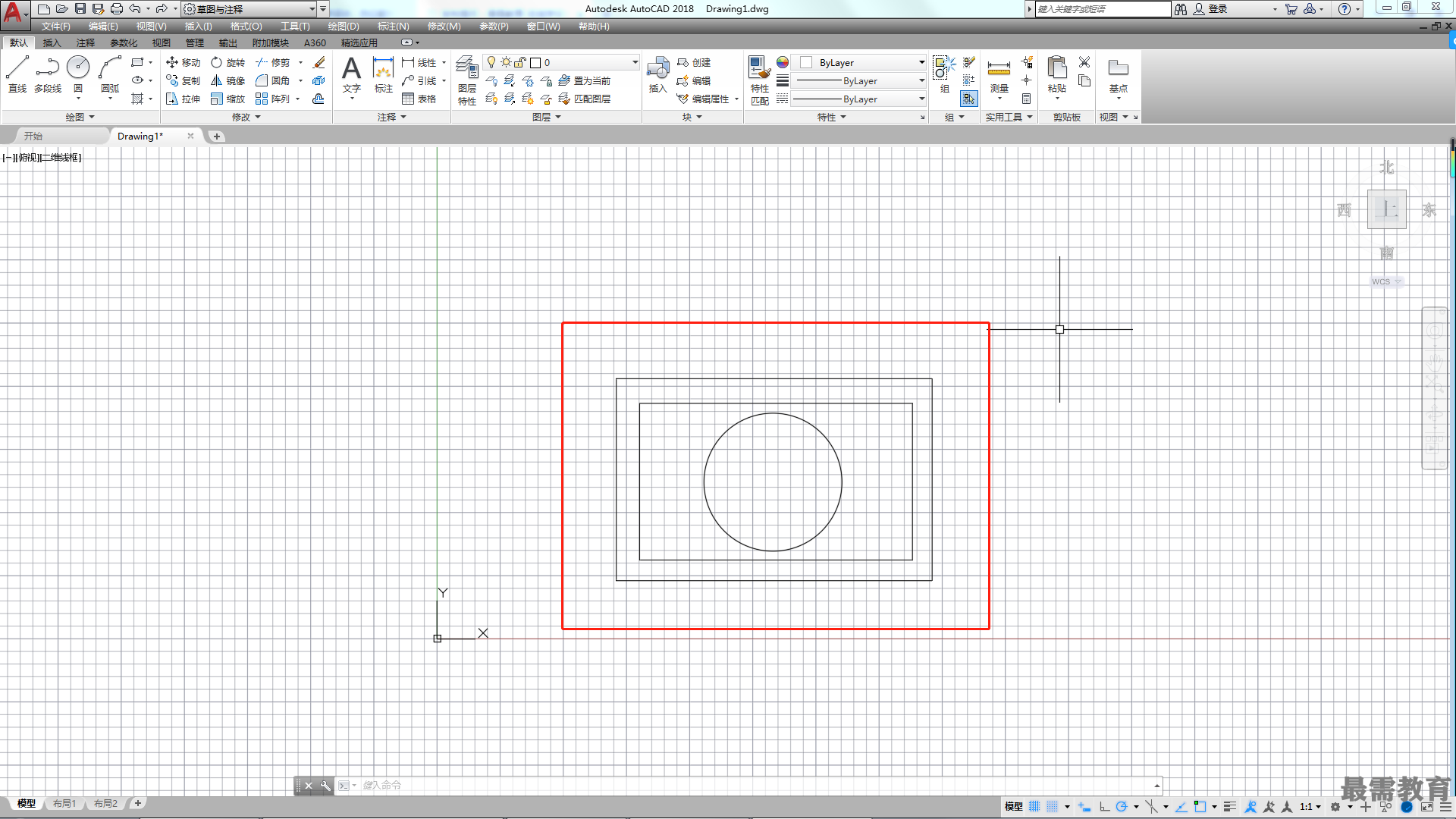

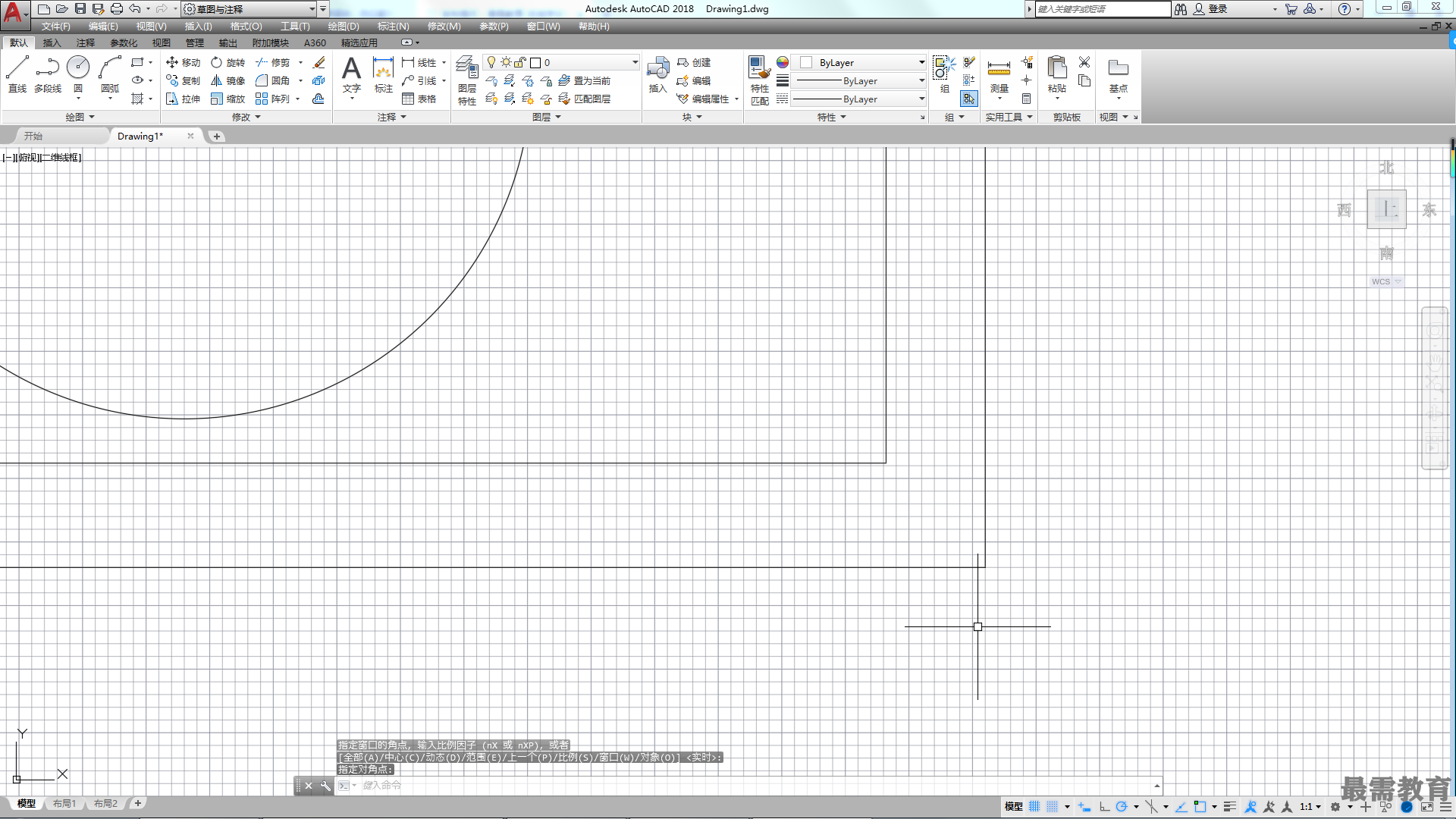

執行"視圖>縮放”菜單命令下的子命令或者輸入“ZOOM"命令并確認,可以對視圖進行放大或縮小,以改變圖形的顯示大小,方便用戶對圖形進行觀察。如圖所示的視圖將進行放大,得到如圖效果。


輸入“ZOOM”(Z)命令后按空格鍵執行縮放視圖命令,系統將提示“[全部(A)/中心(C)/動態(D)/范圍(E)/上一個(P)/比例(S)/窗口(W)/對象 (0)]<實時>:”的信息,只需在該提示后輸入相應的字母并按空格鍵,即可進行相應的操作。

在視圖縮放的操作過程中,AutoCAD中提供了以下幾種視圖縮放方式。

?全部(A):輸入“A”后按空格鍵,將在視圖中顯示整個文件中的所有圖形。

?中心(C):輸入"C”后按空格鍵,然后在圖形中單擊鼠標指定一個基點,再輸入一個縮放比例或高度值來顯示一個新視圖,基點將作為縮放的中心點。

?動態(D):就是用一個可以調整大小的矩形框去框選要放大的圖形。

?范圍(E):以最大化的方式顯示整個文件中的所有圖形,與“全部(A)"的功能相同。

?上一個(P):執行該命令后可以直接返回到上一次縮放的狀態。

?比例(S):輸入一定的比例來縮放視圖。輸入的數值大于1即可放大視圖,小于1并大于0時將縮小視圖。

?窗口(W):通過在屏幕上拾取兩個角點來確定一個矩形窗口,然后,將該矩形框內的全部圖形放大至充滿整個屏幕。

?對象(O):輸入"O” 后按空格鍵,然后選擇要顯示的對象并確認,將在視圖中最大化顯示該對象。

?實時:執行該命令后,光標將變?yōu)榉糯箸R形狀,按住鼠標的左鍵,推拉鼠標即可放大或縮小視圖。
