AutoCAD 2018——設置圖形單位

在使用AutoCAD繪圖前應該對圖形單位進行設置，用戶可以根據具體工作需要設置單位類型和數據精度。AutoCAD默認使用的圖形單位是十進制單位，包括毫米、厘米、米和英寸等二十多種單位，可滿足不同行業的繪圖需要。

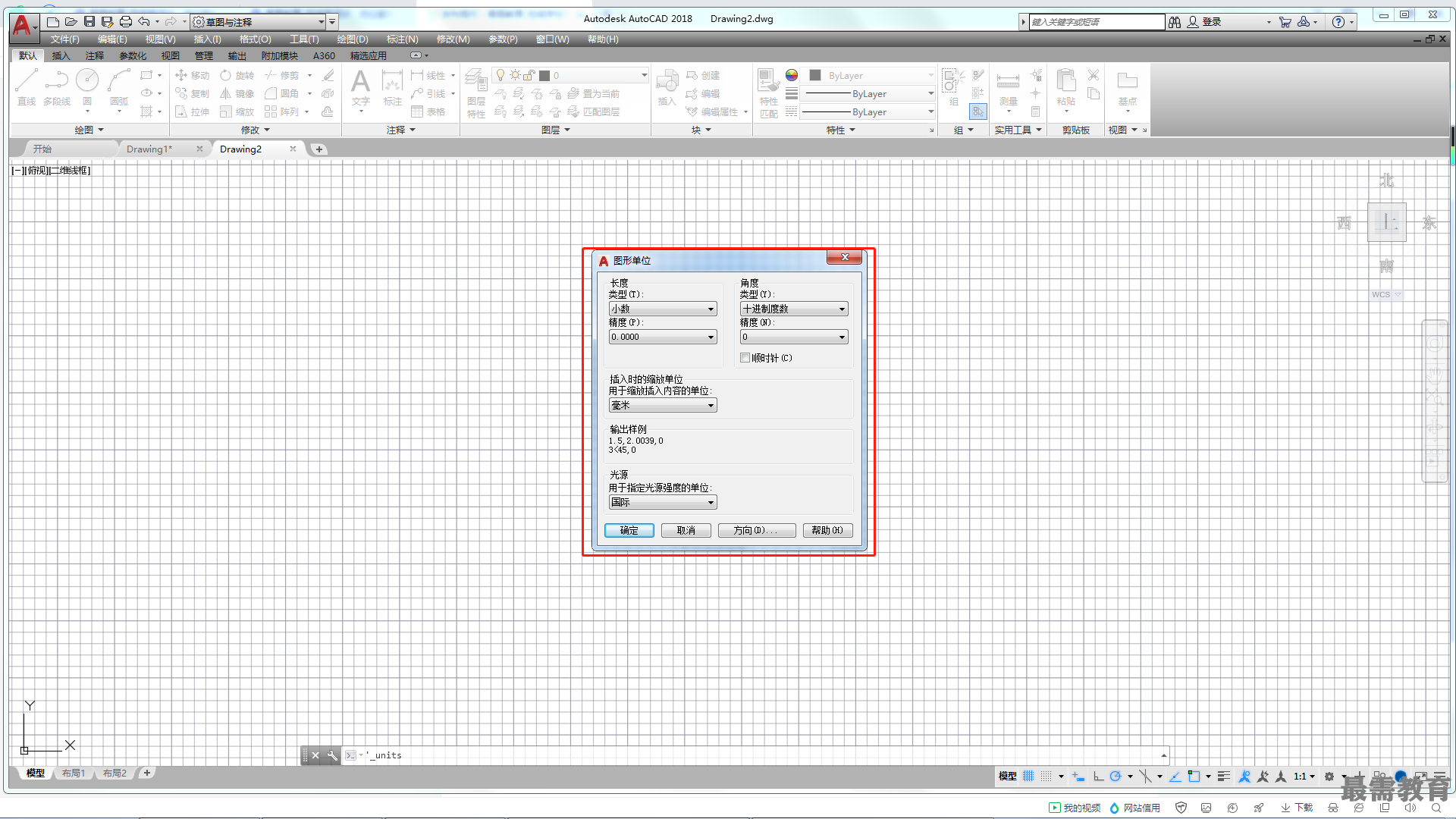

執行"格式>單位”菜單命令或輸入“UNITS”(UN)并確認，打開“圖形單位”對話框，在該對話框中可以為圖形設置長度單位的類型和精度、角度單位的類型和精度等，如圖所示。

“圖形單位”對話框選項介紹

?長度：用于設置長度單位的類型和精度。在“類型”下拉列表中，可以選擇當前長度單位的格式；在“精度”下拉列表中，可以選擇當前長度單位的精確度。

?角度：用于控制角度單位的類型和精度。在“類型”下拉列表中，可以選擇當前角度單位的格式；在“精度”下拉列表中，可以選擇當前角度單位的精確度；“順時針”復選框用于控制角度增量的正負方向。

?光源：用于指定光源強度的單位。

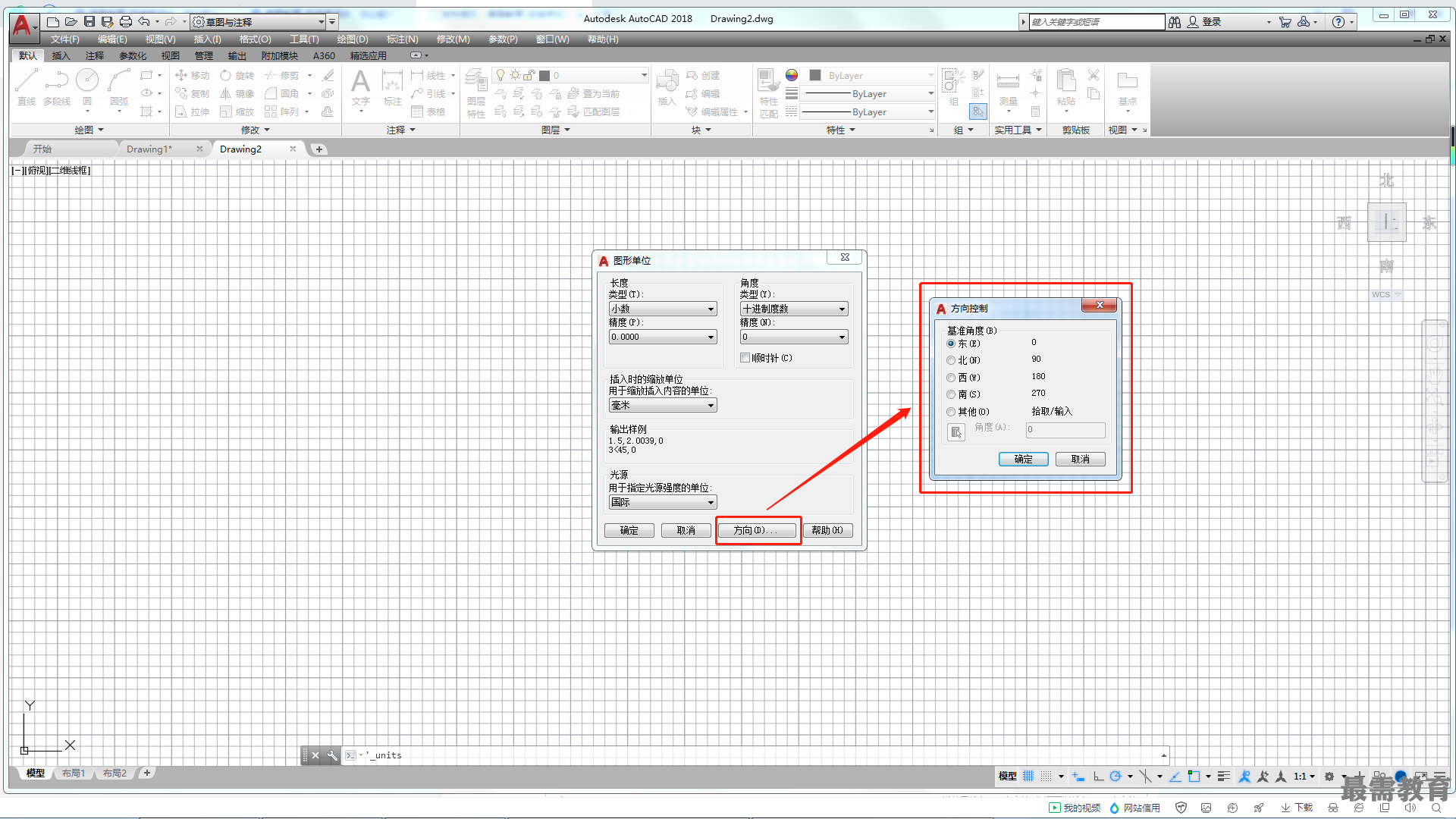

?“方向”按鈕：用于確定基準角度及方向。單擊該按鈕，將打開“方向控制”對話框，如圖所示。在對話框中可以設置基準角度和方向，當選擇“其他”選項后，下方的 “角度”按鈕才可用。
