AutoCAD 2018——捕捉和柵格模式

命令：繪圖設置

作用：打開“草圖設置”對話框

快捷命令：SE

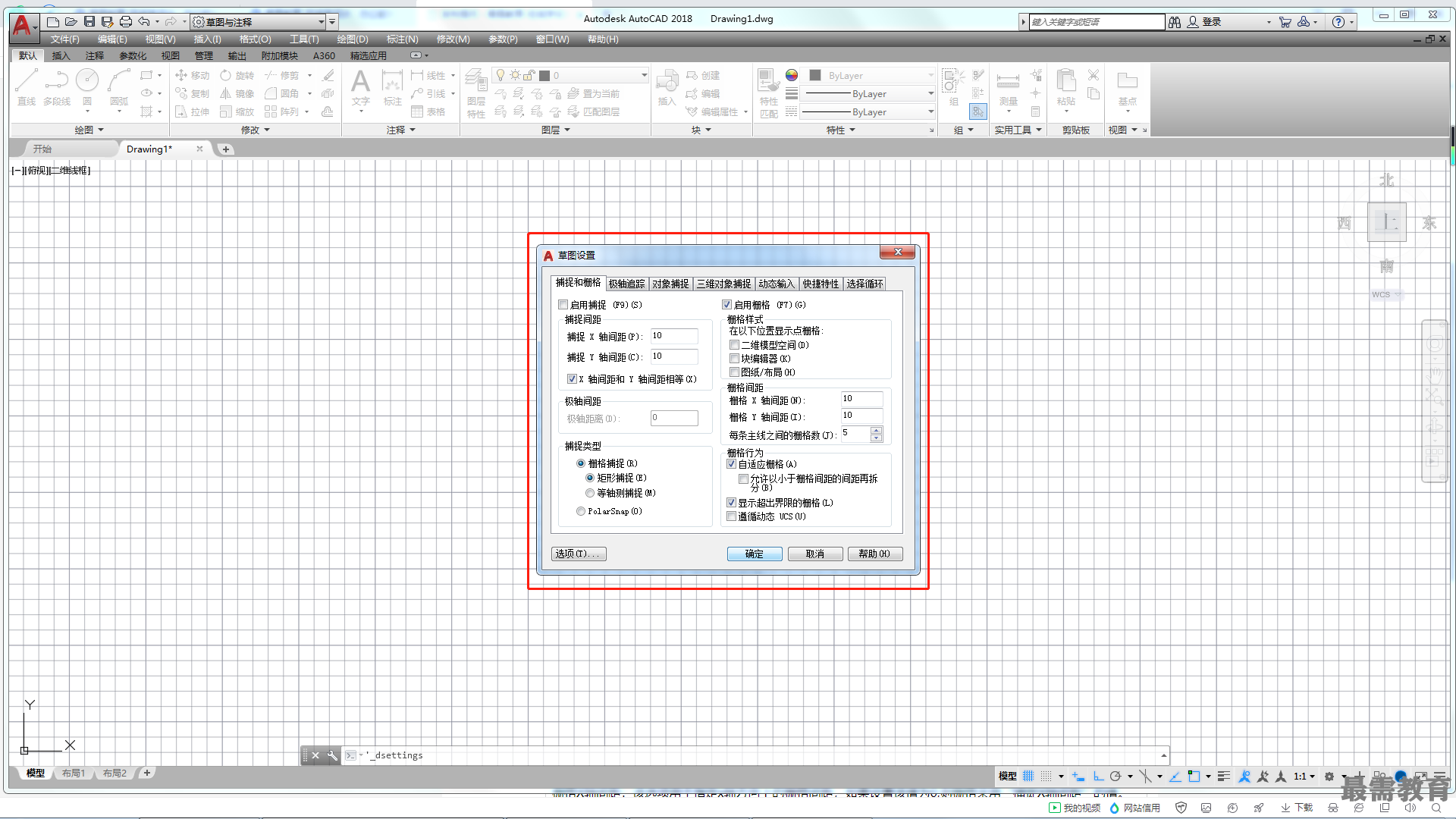

執行"工具>繪圖設置”命令，在打開的“草圖設置”對話框中選擇“捕捉和柵格”選項卡，可以進行捕捉和柵格的設置。其中包括“捕捉間距” “極軸間距”“捕捉類型”“柵格樣式”“柵格間距”和“柵格行為”幾個區域,如圖所示。

“捕捉和柵格”選項卡選項介紹

?啟用捕捉：該選項用于打開或關閉捕捉模式，也可以單擊狀態欄上的“捕捉模式”/“捕捉到圖形柵格”按鈕或按F9鍵來打開或關閉捕捉模式。

?啟用柵格：該選項用于顯示或隱藏柵格，也可以單擊狀態欄上的“顯示圖形柵格”按鈕或按F7鍵來顯示或隱藏柵格。

?捕捉間距：在“捕捉間距”區域可以控制捕捉位置的不可見矩形柵格，以限制光標僅在指定的x軸和y軸間距內移動，其中各選項的含義如下。

捕捉X軸間距：該選項用于指定x軸方向的捕捉間距，輸入的間距值必須為正實數。

捕捉Y(jié)軸間距：該選項用于指定y軸方向的捕捉間距，輸入的間距值必須為正實數。

X軸間距和Y軸間距相等：選中該復選框后，將強制捕捉間距和柵格間距使用同樣的x軸間距值和y軸間距值。

?極軸間距：在“極軸間距”區域可以控制 “PolarSnap”（極軸捕捉）的距離增量。在選定“捕捉類型”區域的"PolarSnap"選項的狀態下，可以設置捕捉的距離增量。如果在“極軸距離”文本框中設置值為0,則極軸捕捉距離采用“捕捉x軸間距”的值,“極軸距離”將與極軸追蹤或?qū)ο蟛蹲阶粉櫧Y(jié)合使用。

?捕捉類型：在“捕捉類型”區域可以設置捕捉樣式和捕捉類型，其中各選項的含義如下。

柵格捕捉：該選項用于設置為柵格捕捉類型。

矩形捕捉：選擇該選項，可以將捕捉樣式設置為標準的“矩形捕捉”樣式。當將捕捉類型設置為“柵格捕捉”并且選擇“矩形捕捉”樣式時，如果要指定點，光標將沿豎直或水平方向?qū)鸥顸c進行捕捉。

等軸測捕捉：選擇該選項，可以將捕捉樣式設置為“等軸測捕捉”樣式。

PolarSnap：選擇該選項，可以將捕捉類型設置為極軸捕捉。

?柵格間距：在“柵格間距”區域可以控制柵格的顯示，這樣有助于形象化顯示距離，其中各選項的含義如下。

柵格X軸間距：該選項用于指定x軸方向上的柵格間距，如果設置該值為0,則柵格采用“捕捉X軸間距”的值。

柵格Y軸間距：該選項用于指定y軸方向上的柵格間距。如果設置該值為0,則柵格采用“捕捉Y(jié)軸間距”的值。

每條主線之間的柵格數：該選項用于指定主柵格線相對于次柵格線的密度。

?柵格行為：在"柵格行為”區域可以控制當使用VSCURRENT命令設置為除二維線框之外的任何視覺樣式時，所顯示柵格線的外觀，其中各選項的含義如下。

自適應柵格：選中該復選框后，在縮小時，將限制柵格密度。

允許以小于柵格間距的間距再拆分：選中該復選框后，在放大時，將生成更多間距更小的柵格線。主柵格線的密度將確定這些柵格線的密度。

顯示超出界限的柵格：選中該復選框后，將顯示超出LIMITS命令指定的區域的柵格。

遵循動態UCS:選中該復選框后，將更改柵格平面以跟隨動態UCS的xy平面。
