AutoCAD 2018——“對象捕捉”工具

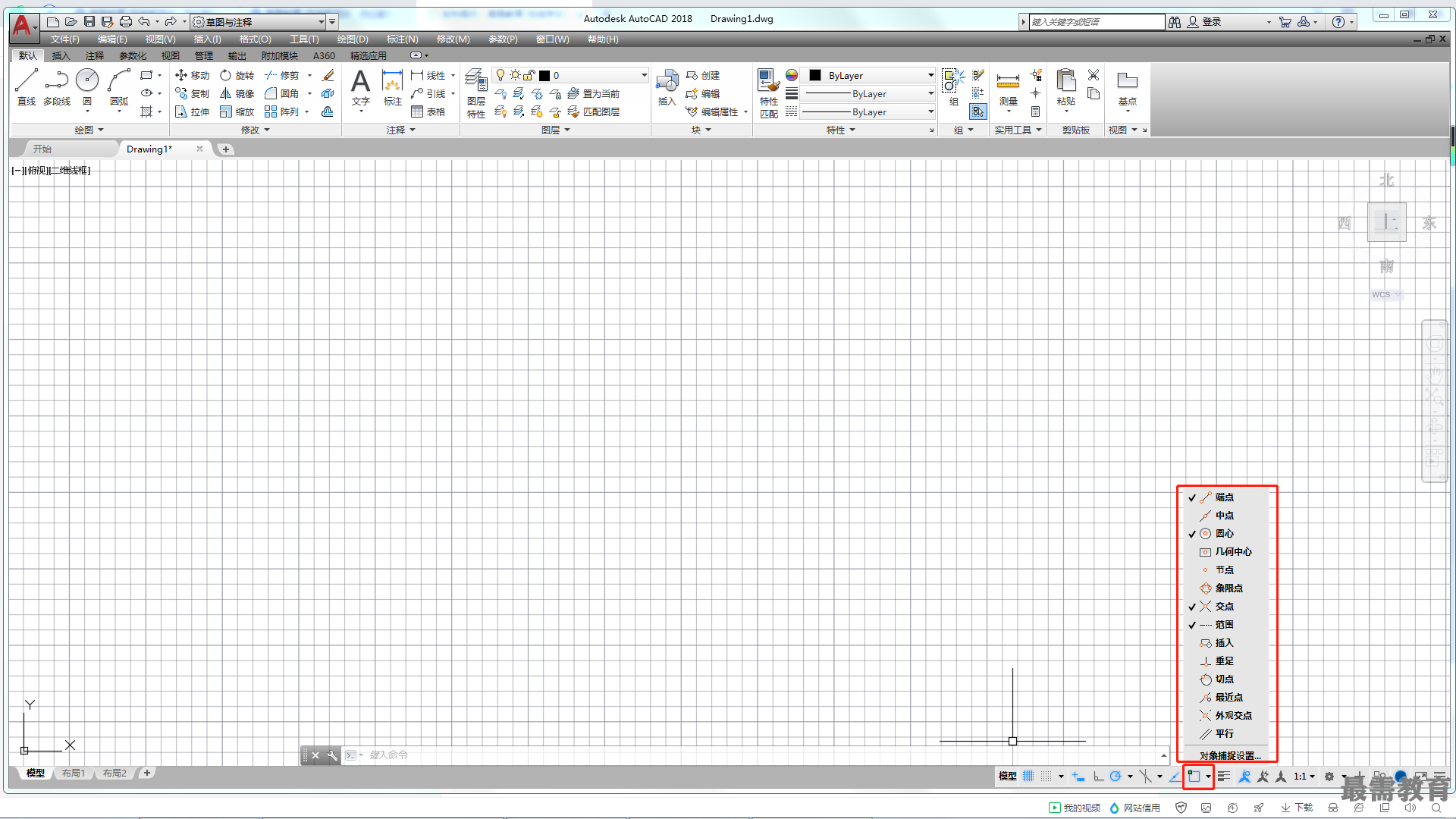

在狀態欄上的“對象捕捉”按鈕上單擊鼠標右鍵，將彈出對象捕捉的各個選項，如圖所示。

“對象捕捉”工具各選項介紹

?端點：用于捕捉圓弧、線段、多段線、網格、橢圓弧、射線和多段線各段線的端點，還可以捕捉到延伸邊有3D面的端點、跡線的端點和實體填充線的角點等。

?中點：用于捕捉圓弧、橢圓弧、線段、多線、多段線線段、面域、實體、樣條曲線和參照線的中點。

?圓心：用于捕捉圓弧、圓、橢圓、橢圓弧和實體填充線的圓（中）心點。

?幾何中心：用于捕捉多段線、二維多段線和二維樣條曲線的幾何中心點。

?節點：用于捕捉對象的節點。

?象限點：用于捕捉各類圓弧、填充線、圓或橢圓的0°、90°、180°和270°方向上的點。

?交點:用于捕捉直線、多段線、圓弧、圓、橢圓弧、橢圓、樣條曲線、結構線、射線和多線等任何AutoCAD圖形對象之間的平面交點。

?范圍：以用戶已選定的圖形對象為基準，顯示其延伸線，用戶可捕捉此延伸線上的任一個點。

?插入：在插入對象時，用于確定插入對象的位置。

?垂足：用于捕捉選取的點到選取的對象的垂線與選取的對象的交點，垂足并不一定在選取的對象上。

?切點：用于捕捉選取的點到所選圓、圓弧、橢圓或樣條曲線的切線與所選圓、圓弧、橢圓或樣條曲線相切的點。

?最近點：用于捕捉最靠近十字光標的點，此點位于直線、圓、多段線、圓弧、線段、樣條曲線、射線、結構線、實體填充線、跡線或3D面對應的邊上。

?外觀交點：用于捕捉兩個在三維空間中實際并未相交，但是投影在二維視圖中相交的對象的視覺交點，這些對象包括圓、圓弧、橢圓、橢圓弧、直線、多線、多段線、射線、樣條曲線和參照線等。

?平行：以用戶選定的AutoCAD圖形對象為基準，當光標與所繪制的前一個點的連線平行于基準時，系統將顯示出一條臨時的平行線，用戶可捕捉到此線上的任意一個點。

?對象捕捉設置：選擇該命令，可以打開“草圖設置”對話框。
