AutoCAD 2018——“對象捕捉”選項卡

除了可以在"對象捕捉”工具中對捕捉進行設置，還可以在“草圖設置”對話框中進行對象捕捉設置。

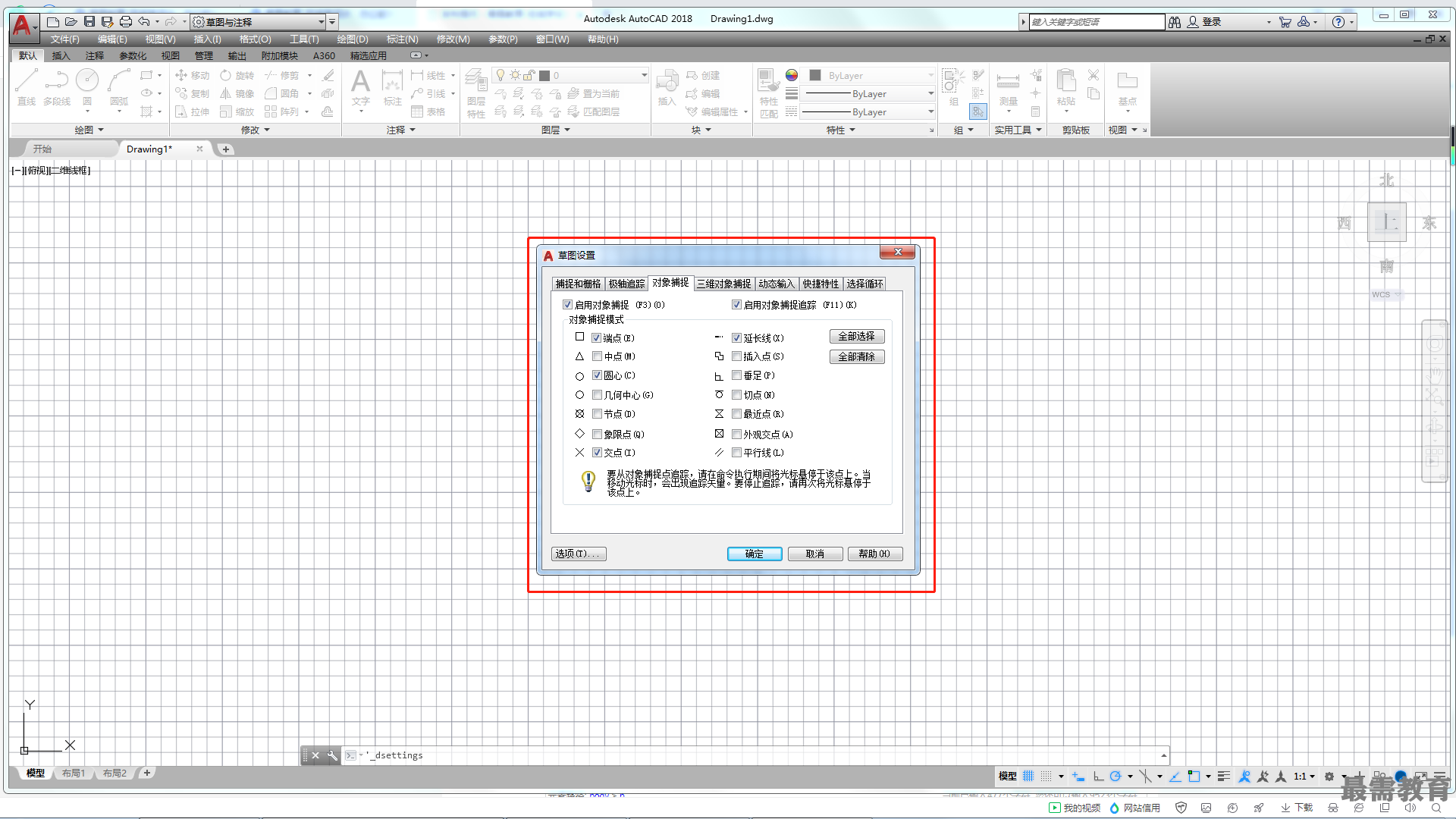

選擇“工具>繪圖設置”命令，或者在狀態欄上的"對象捕捉”按鈕上單擊鼠標右鍵，在彈出的快捷菜單中選擇“對象捕捉設置”命令,打開“草圖設置”對話框，在該對話框中可以根據實際需要選擇相應的選項，進行對象捕捉設置，如圖所示。

“對象捕捉”選項卡選項介紹

?啟用對象捕捉：打開或關閉對象捕捉。當對象捕捉打開時，在“對象捕捉模式”下選定的對象捕捉模式處于活動狀態。

?啟用對象捕捉追蹤：打開或關閉對象捕捉追蹤。使用對象捕捉追蹤，在命令中指定點時，光標可以沿基于其他對象捕捉點的對齊路徑進行追蹤。要使用對象捕捉追蹤，必須打開一個或多個對象捕捉模式。

?對象捕捉模式：列出可以在執行對象捕捉時打開的對象捕捉模式。

全部選擇：打開所有對象捕捉模式。

全部清除：關閉所有對象捕捉模式。

延長線：當光標經過對象的端點時，顯示臨時延長線，以便用戶在延長線上指定點。注意在透視視圖中進行操作時，不能沿圓弧或橢圓弧的尺寸界線進行追蹤。

啟用對象捕捉后，當光標靠近這些被啟用的捕捉特殊點時，將自動對其進行捕捉。
