AutoCAD 2018——控制線寬的顯示與隱藏

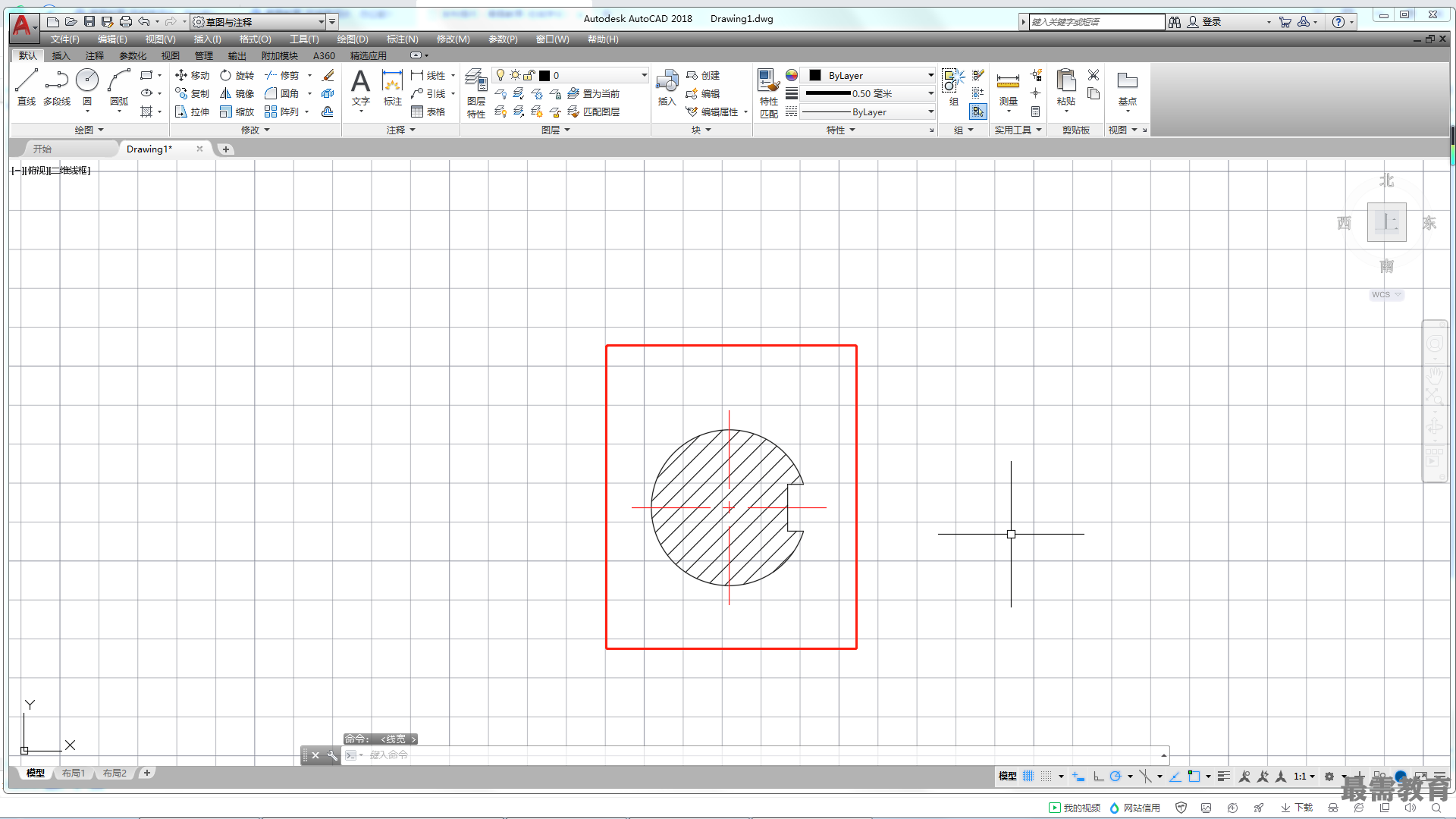

在AutoCAD中，可以在圖形中顯示或隱藏線寬，并在模型空間中以不同于圖紙空間的方式顯示。如圖所示為顯示線寬的效果，如圖所示為隱藏線寬的效果。

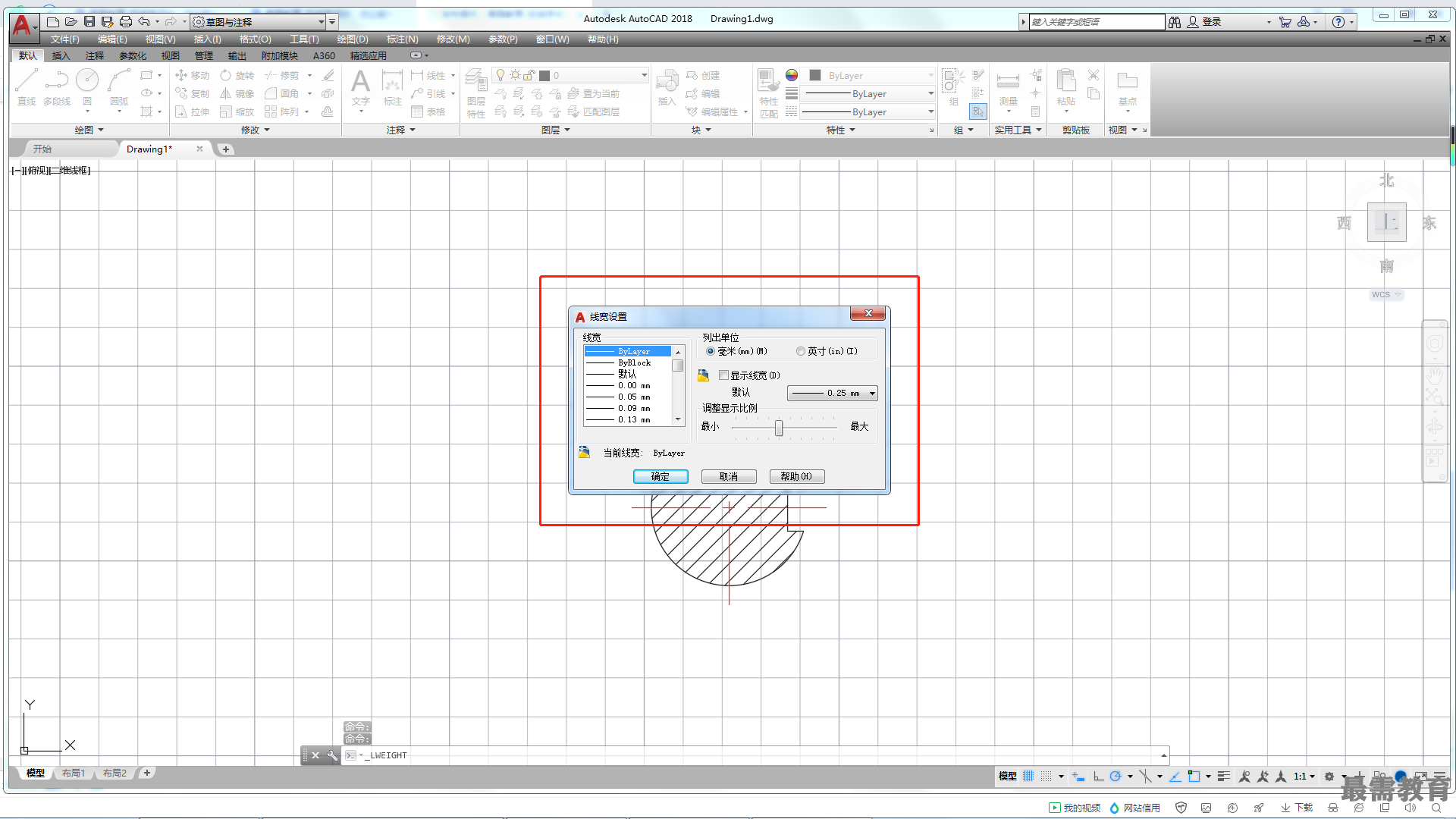

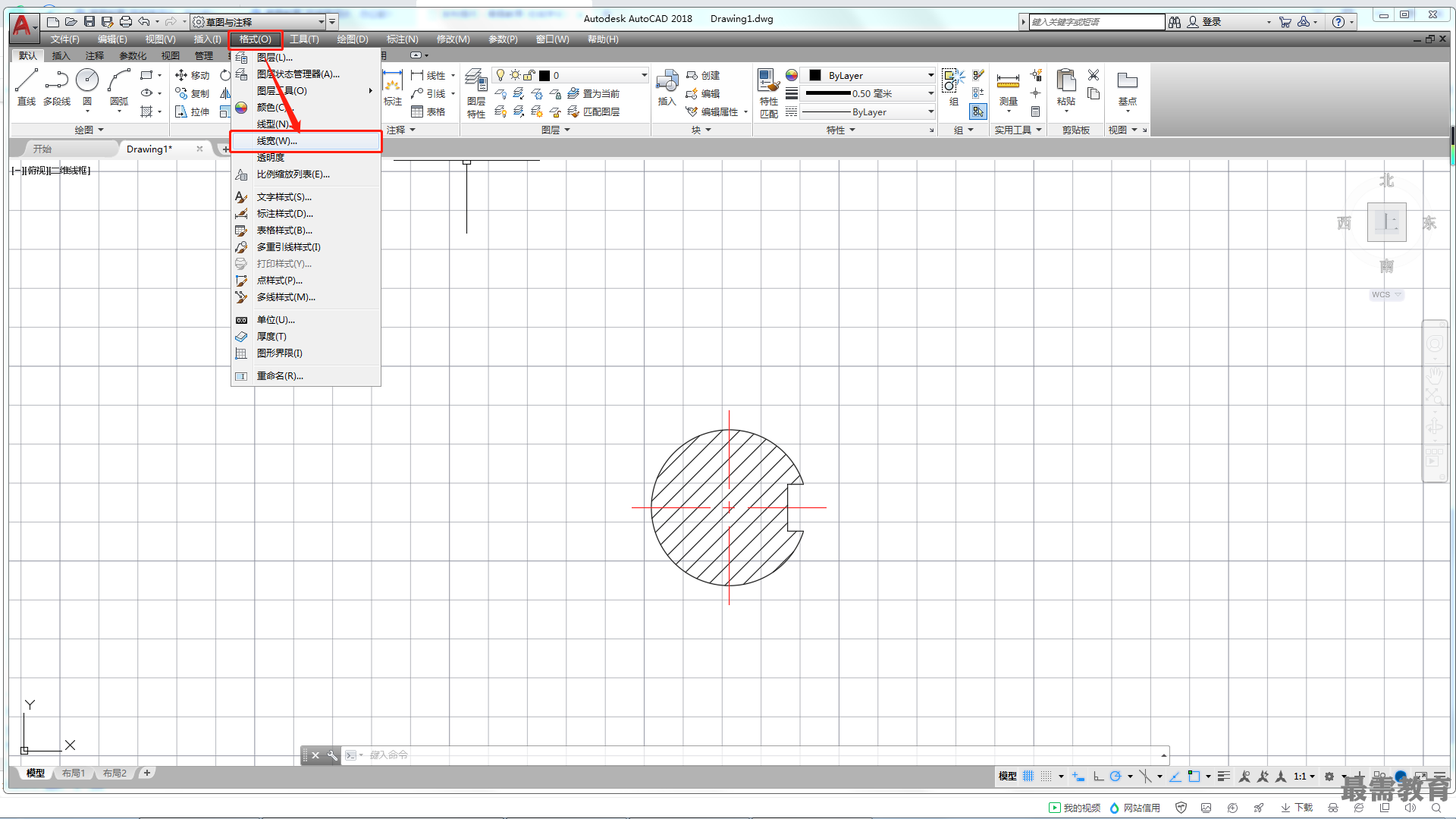

選擇“格式>線寬”菜單命令或者在"特性”面板中單擊"線寬”下拉按鈕，在彈出的列表中選擇"線寬設(shè)置”選項，如圖所示，在打開的“線寬設(shè)置”對話框中可以通過選中和取消選中"顯示線寬”復(fù)選框?qū)€寬的顯示和隱藏進行控制，如圖所示。

顯示或隱藏線寬不會影響線寬的打印。在模型空間中，值為0mm的線寬顯示為一個像素的寬度，其他線寬使用與其真實值成比例的多個像素的寬度在圖紙空間中，線寬以實際打印寬度顯示以多于一個像素的寬度顯示線寬時，重生成時間會加長。隱藏線寬可優(yōu)化程序的性能。
