AutoCAD 2018——圖層特性管理器

“圖層特性管理器”選項板主要選項介紹

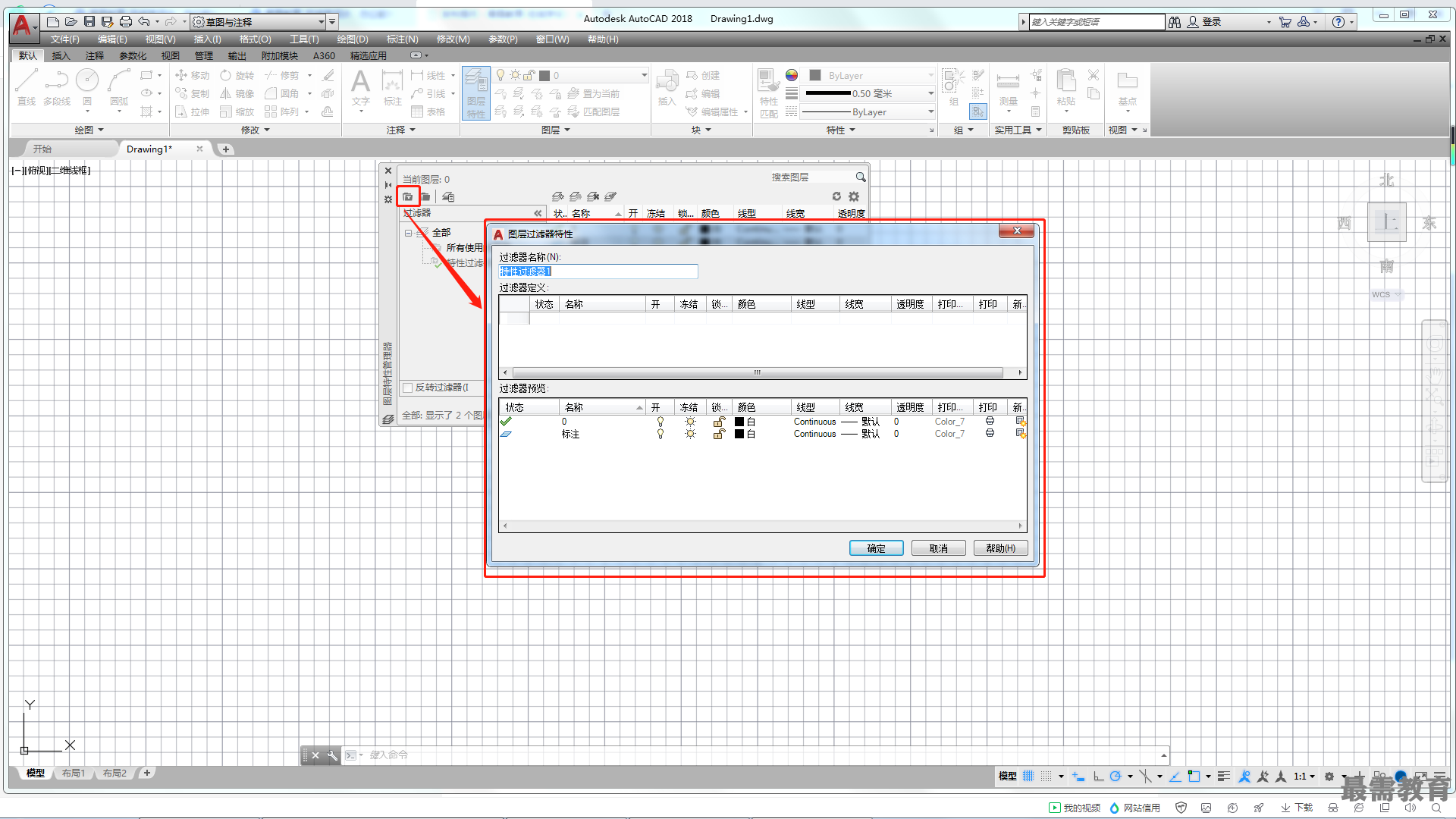

?新建特性過濾器:用于打開“圖層過濾器特性”選項板，從中可以根據圖層的一個或多個特性創建圖層過濾器，如圖所示。

?新建組過濾器：創建圖層過濾器，其中包含選擇并添加到該過濾器的圖層。

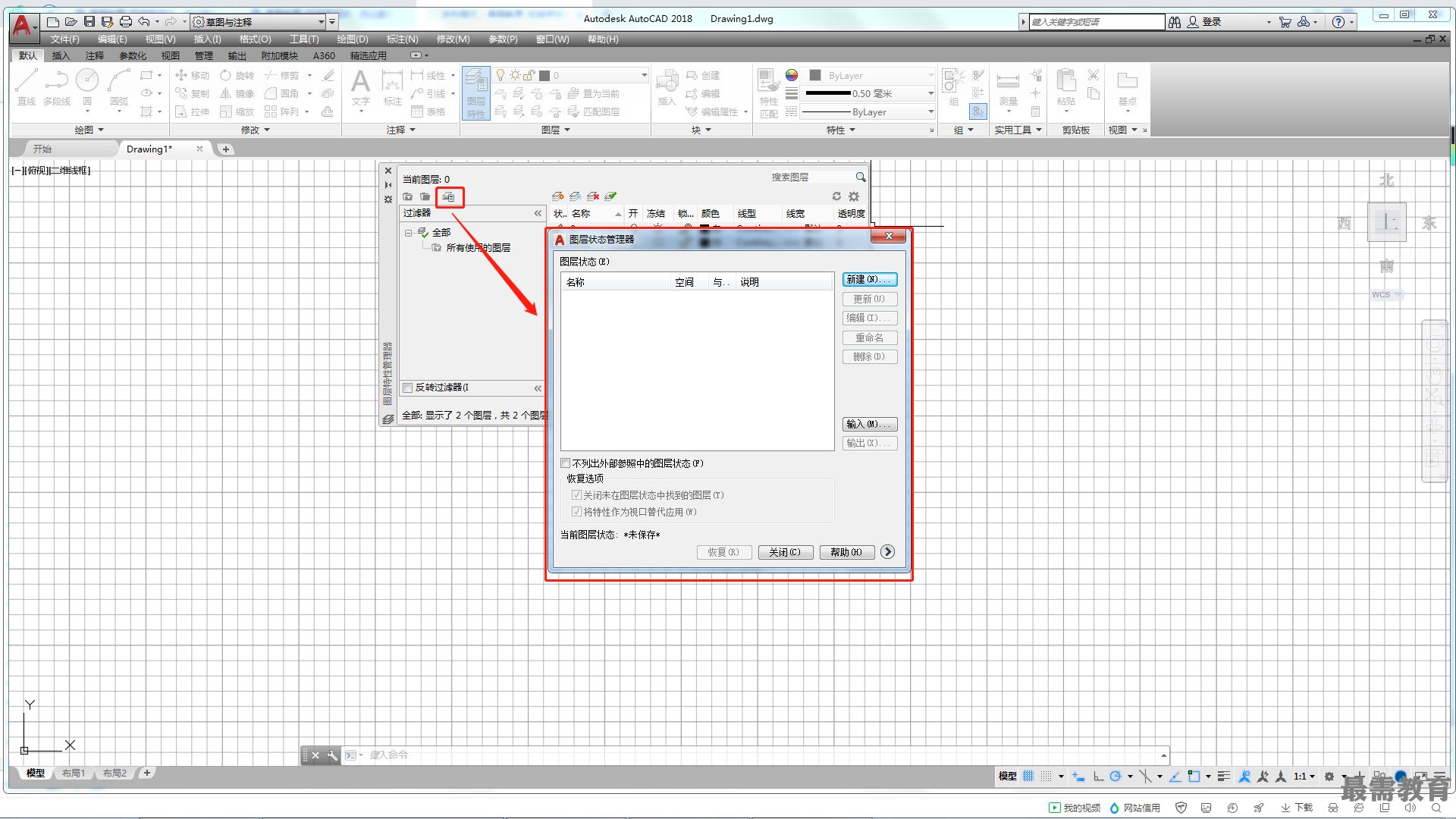

?圖層狀態管理器：用于打開圖層狀態管理器，從中可以將圖層的當前特性設置保存下來，以后可以根據需要使用這些設置，如圖所示。

?新建圖層：用于創建新圖層。

?在所有視口中都被凍結的新圖層視口: 創建新圖層，然后在所有現有布局視口中將其凍結。可以在“模型”選項卡或布局選項卡上訪問此按鈕。

?刪除圖層：將選定的圖層刪除。

?置為當前：將選定的圖層設置為當前圖層，將在當前圖層上繪制創建的對象。

?開/關：用于顯示或隱藏對應圖層上的圖形。

?凍結/解凍：用于凍結/解凍圖層上的圖形，使其不可被/可被編輯、修改。同時，該圖層上的圖形對象在凍結時不能被打印。

?鎖定/解鎖：為了防止圖層上的對象被誤編輯，可以將繪制好圖形的圖層鎖定，操作完成后可解鎖。

?顏色：為了區分不同圖層上的圖形對象，可以為圖層設置不同顏色。默認狀態下，新繪制的圖形將繼承該圖層的顏色屬性。

?線型：可以在此根據需要為每個圖層分配不同的線型。

?線寬：可以在此為線條設置不同的寬度，寬度值為0~2.11mm。

?打印樣式：可以在此為不同的圖層設置不同的打印樣式。

?打印：用于控制相應圖層是否能被打印輸出。
