AutoCAD 2018——繪制線段

命令：直線

作用：繪制線段

快捷命令：L

LINE (簡化命令為L)命令是最基本、最簡單的直線類圖形繪制命令。使用LINE命令可以在兩點之間進行線段的繪制。用戶可以通過鼠標單擊或者鍵盤輸入兩種方式來指定線段的起點和終點。

執行“直線”命令的常用方法有如下3種。

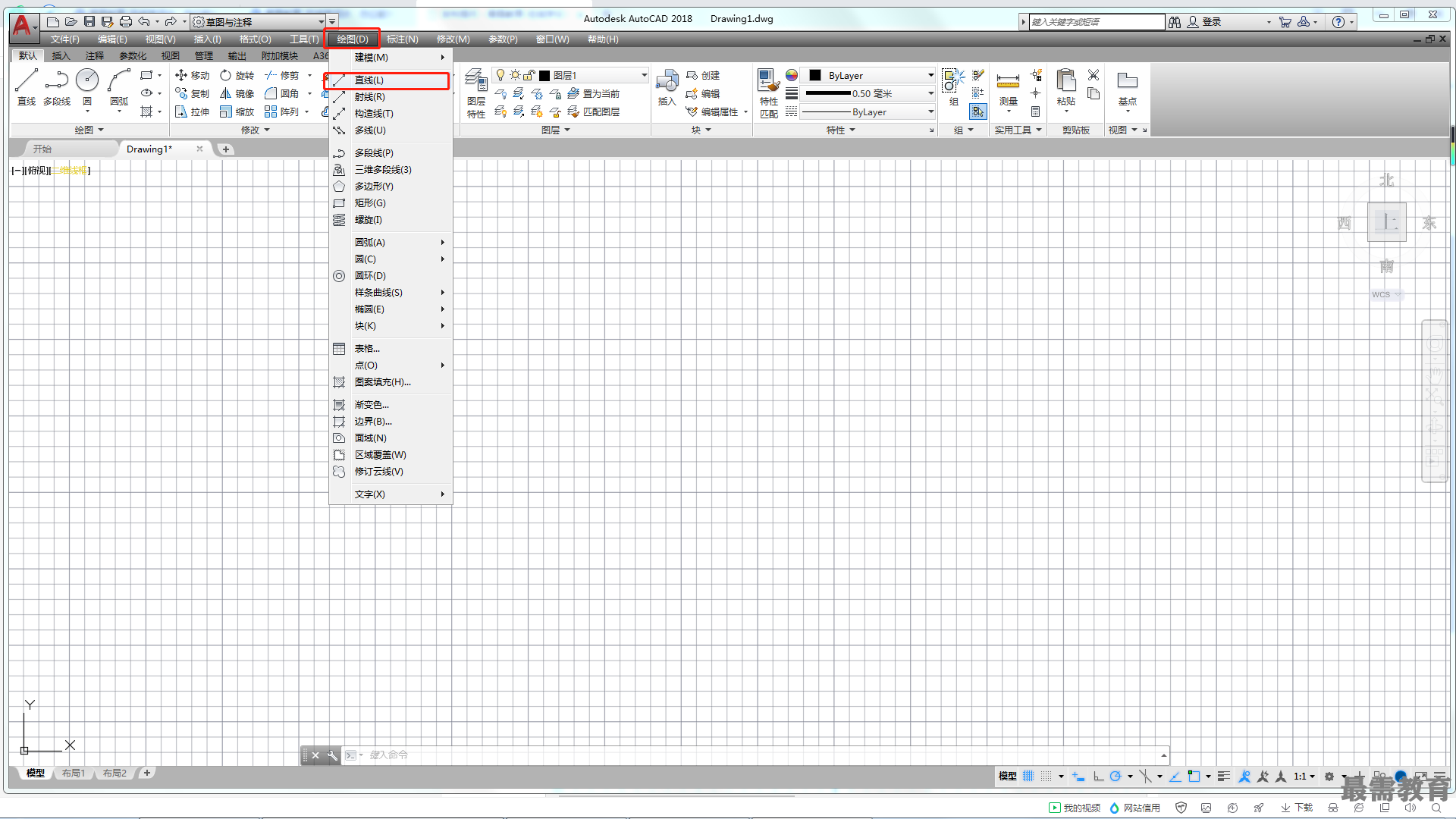

第1種：執行“繪圖>直線”命令。

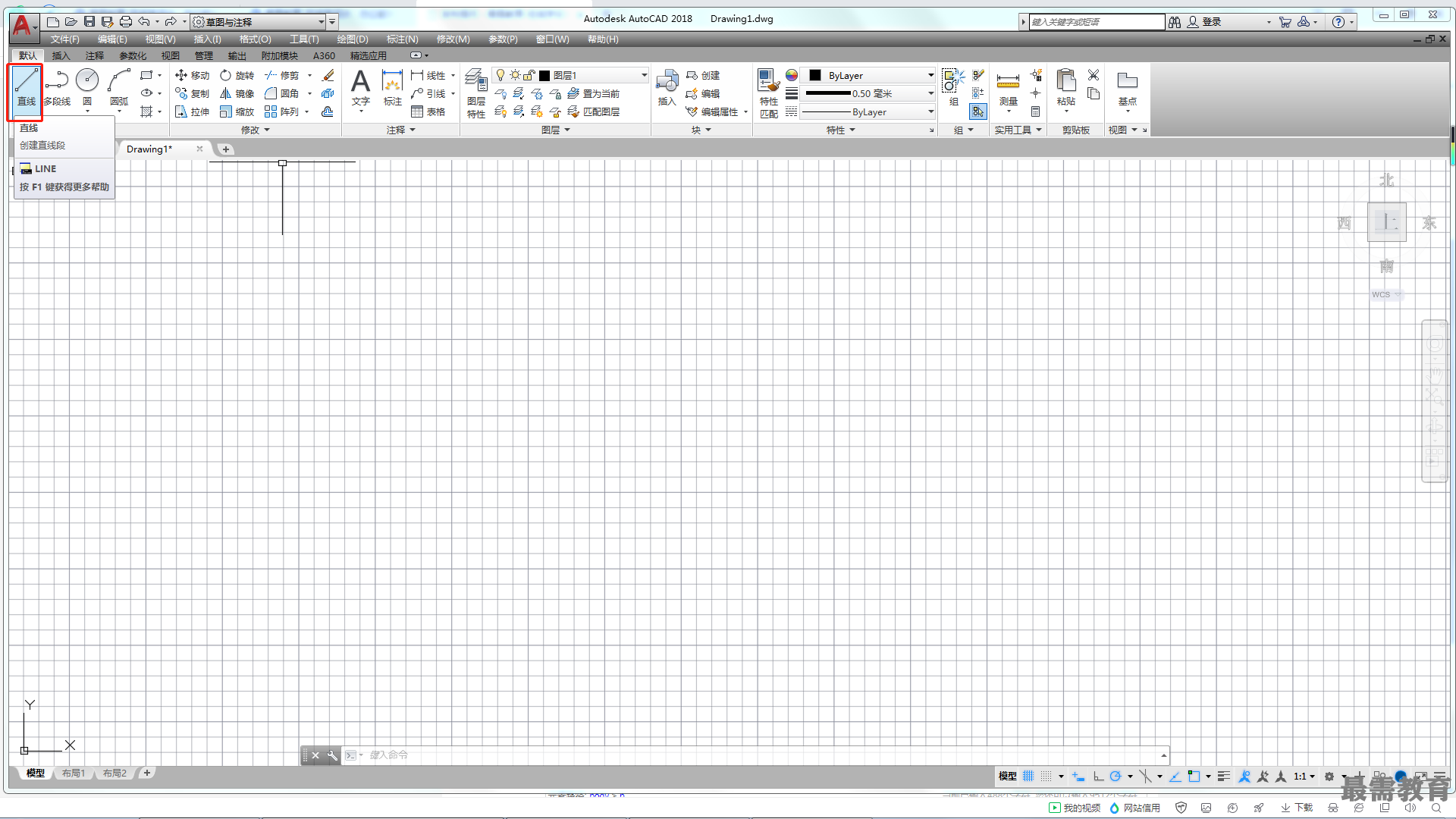

第2種：單擊"繪圖”面板中的“直線”按鈕，如圖所示。

第3種：輸入“LINE”（L)命令并確認。

使用LINE命令連續繪制線段時，上一條線段的終點將直接作為下一條線段的起點，如此循環直到按空格鍵確認或按Esc鍵撤銷命令為止。使用LINE命令繪制了多條線段后，系統將提示"指定下一點或[閉合(C)/放棄(U)]:”。

命令主要選項介紹

?指定下一點：要求用戶指定線段的下一個端點。

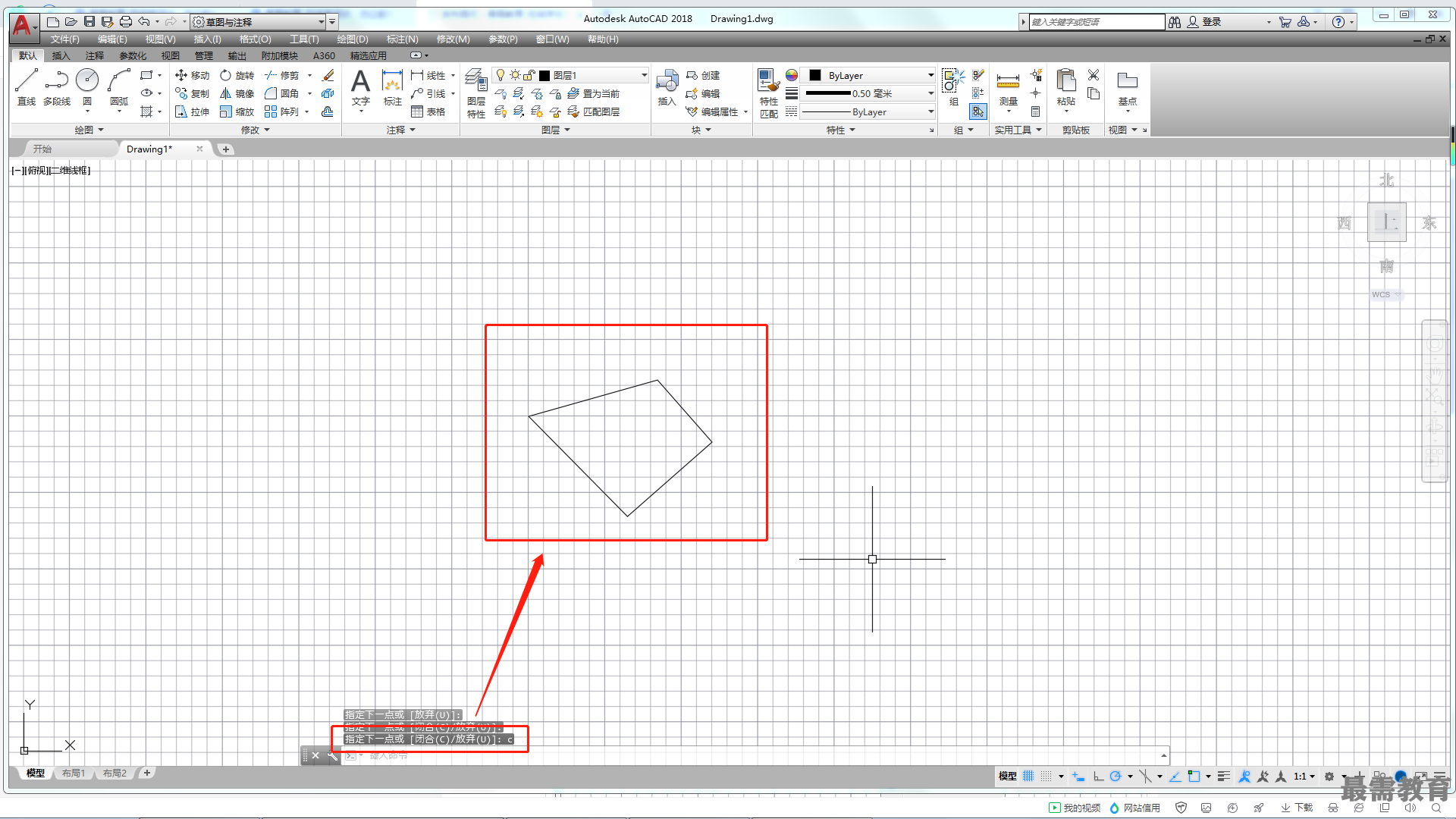

?閉合（C):在繪制多條線段后，如果輸入“C”并按空格鍵確認，則最后一個端點將與第一條線段的起點重合，從而形成一個封閉圖形，如圖所示。

?放棄（U ):輸入"U”并按空格鍵確認，則最后繪制的線段將被撤除。

在繪圖過程中，如果繪制了錯誤的線段，可以在命令行中榆入“UNDO" (U)命令將其取消，然后重新執行上一步繪制操作
