AutoCAD 2018——繪制構造線

命令：構造線

作用：繪制無限延伸的直線

快捷命令：XL

使用"構造線”命令可以繪制無限延伸的結構線。在輔助制圖中，通常使用構造線作為繪制圖形過程中的輔助線或中心線。

執行"構造線”命令的常用方法有如下3種。

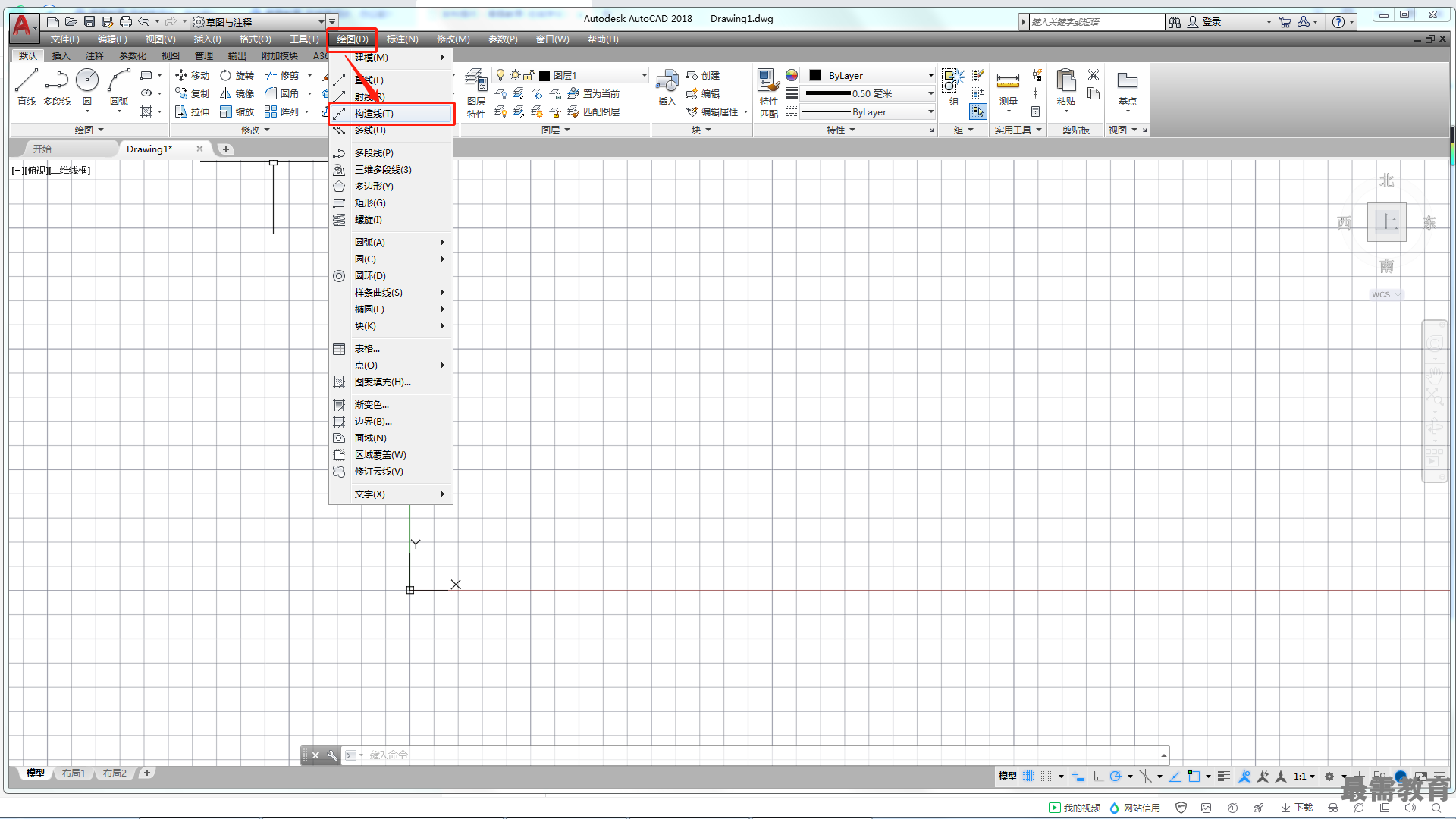

第1種：執行“繪圖>構造線"命令。

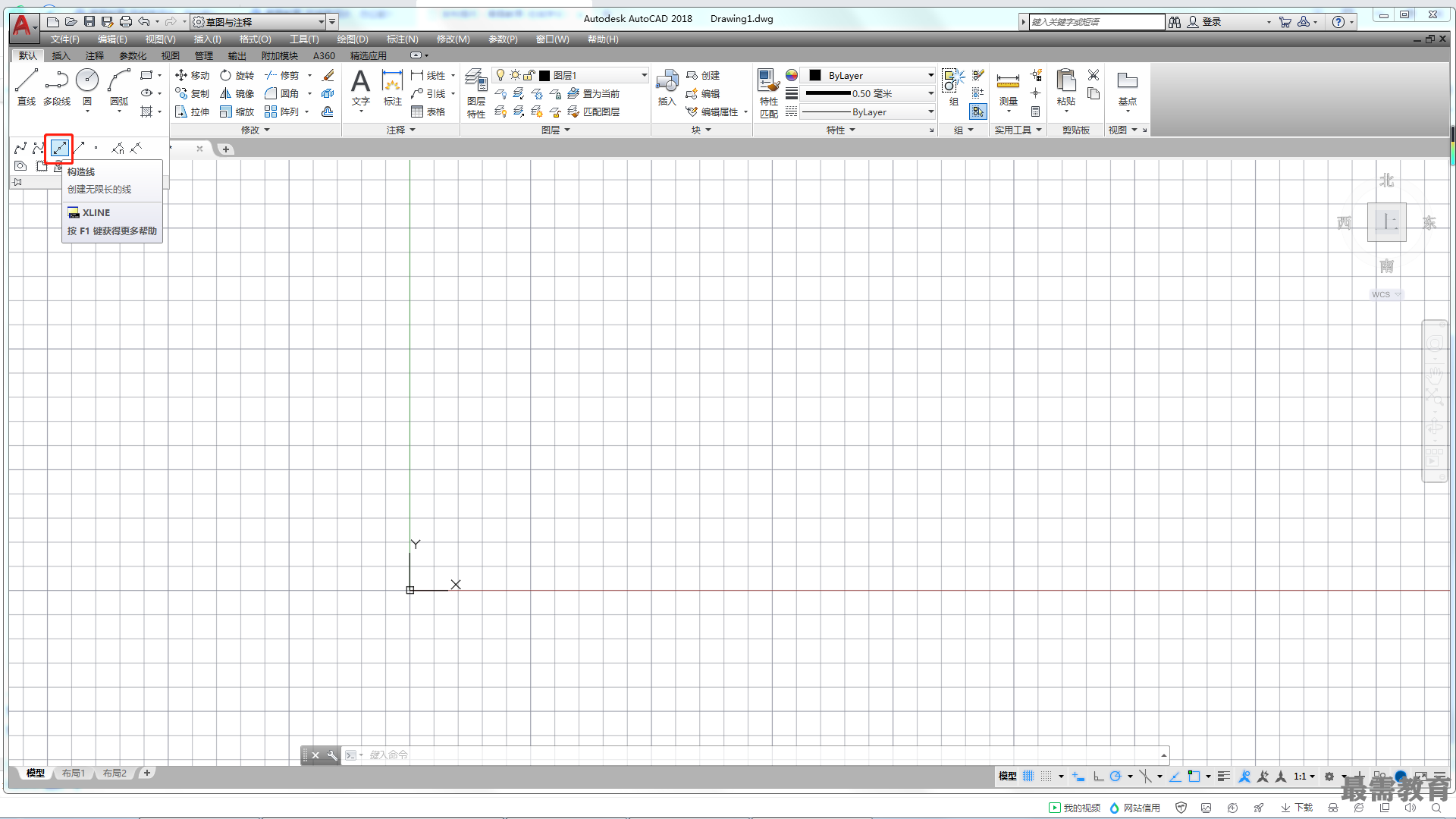

第2種：展開“繪圖"面板，單擊其中的“構造線"按鈕。

第3種：輸入“XLINE”（簡化命令為XL)命令并確認。
