AutoCAD 2018——繪制矩形

命令：矩形

作用：繪制矩形

快捷命令：REC

使用“矩形”命令可以利用單擊指定兩個角點的方式繪制矩形，也可以輸入坐標指定兩個角點來繪制矩形。當兩個角點形成的矩形的各邊長相等時，則生成正方形。

執行"矩形”命令的常用方法有如下3種。

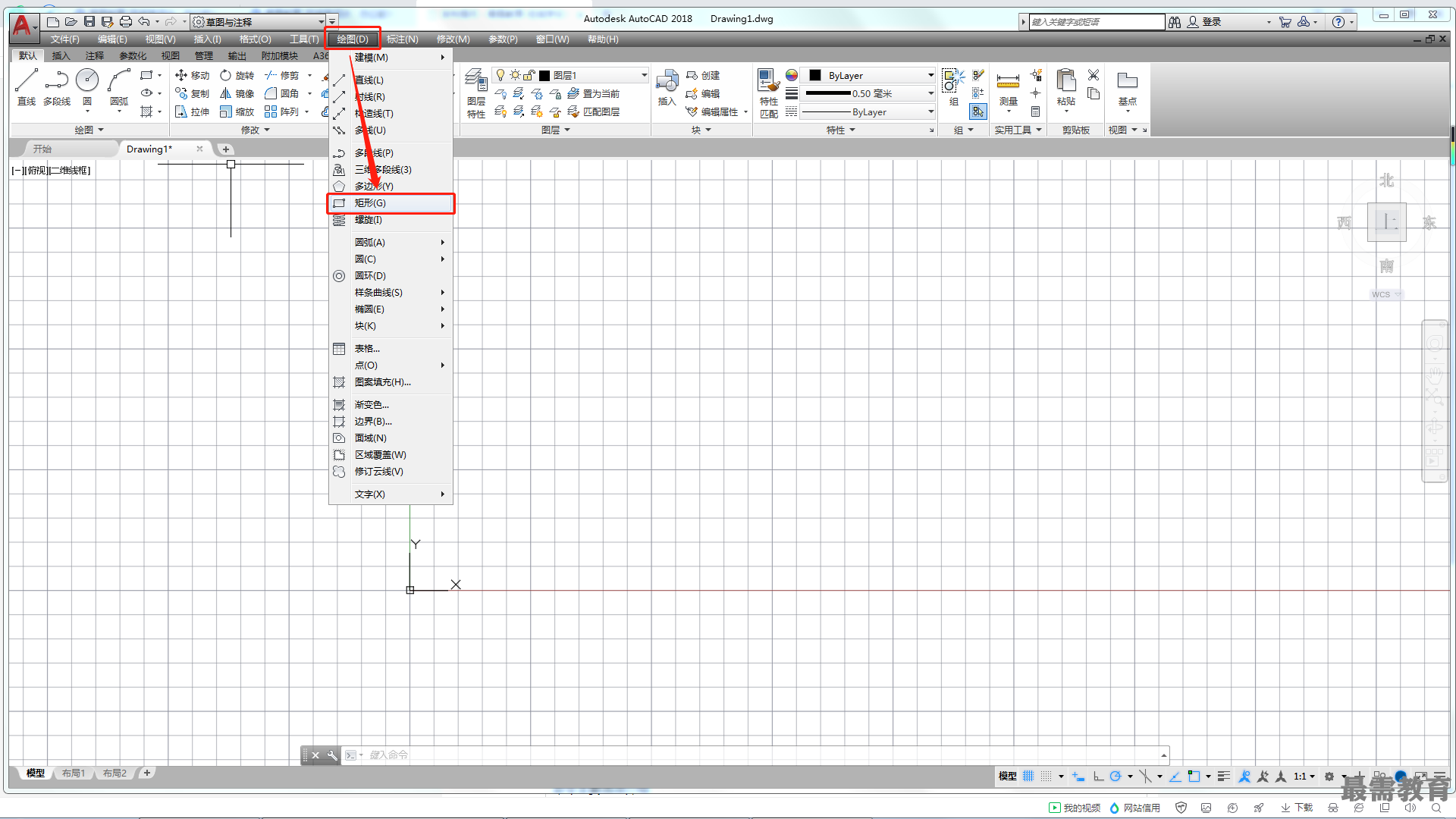

第1種：執行“繪圖>矩形”命令。

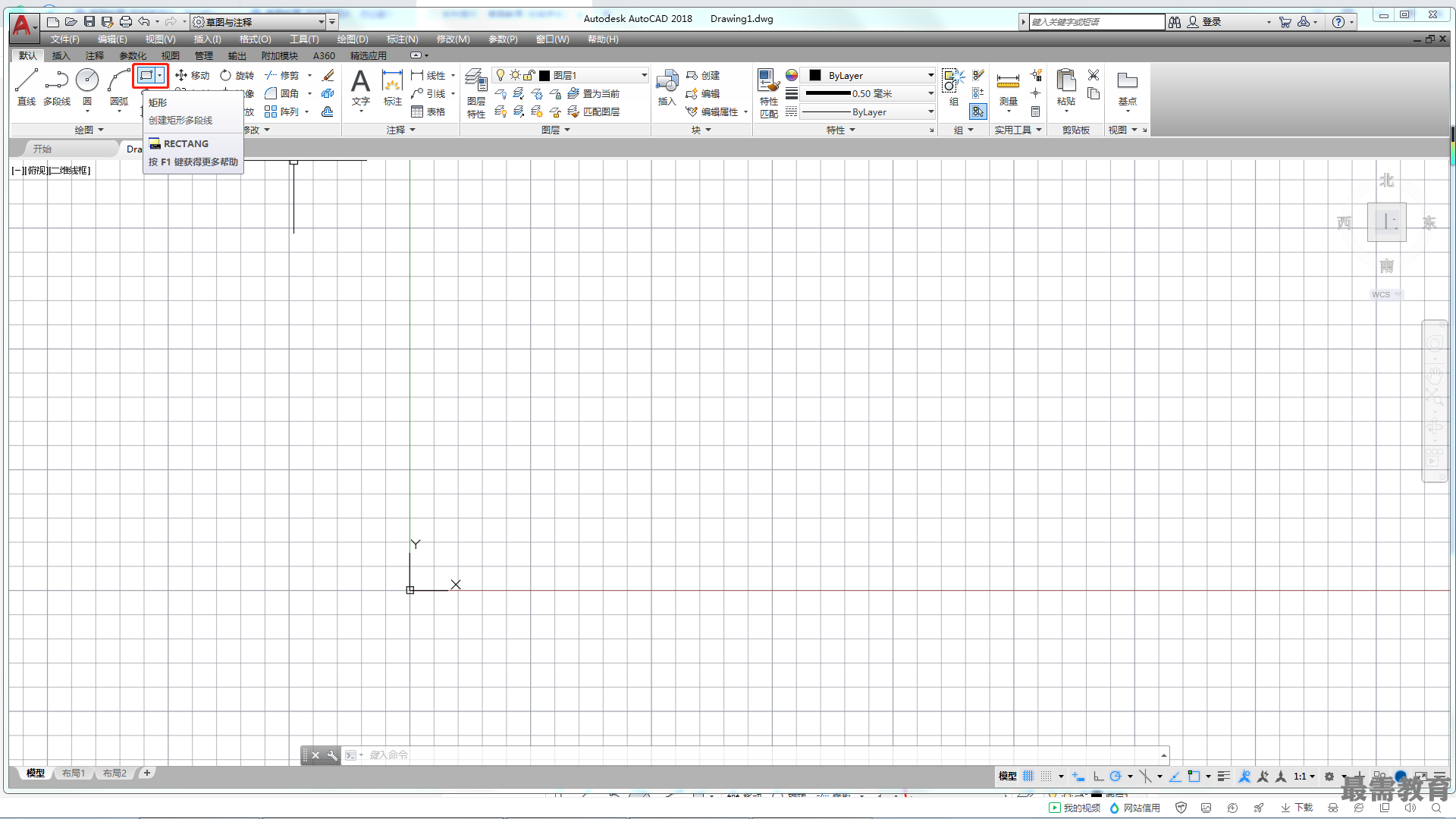

第2種：單擊“繪圖”面板中的"矩形”按鈕。

第3種：輸入"RECTANG”（REC)命令并確認。

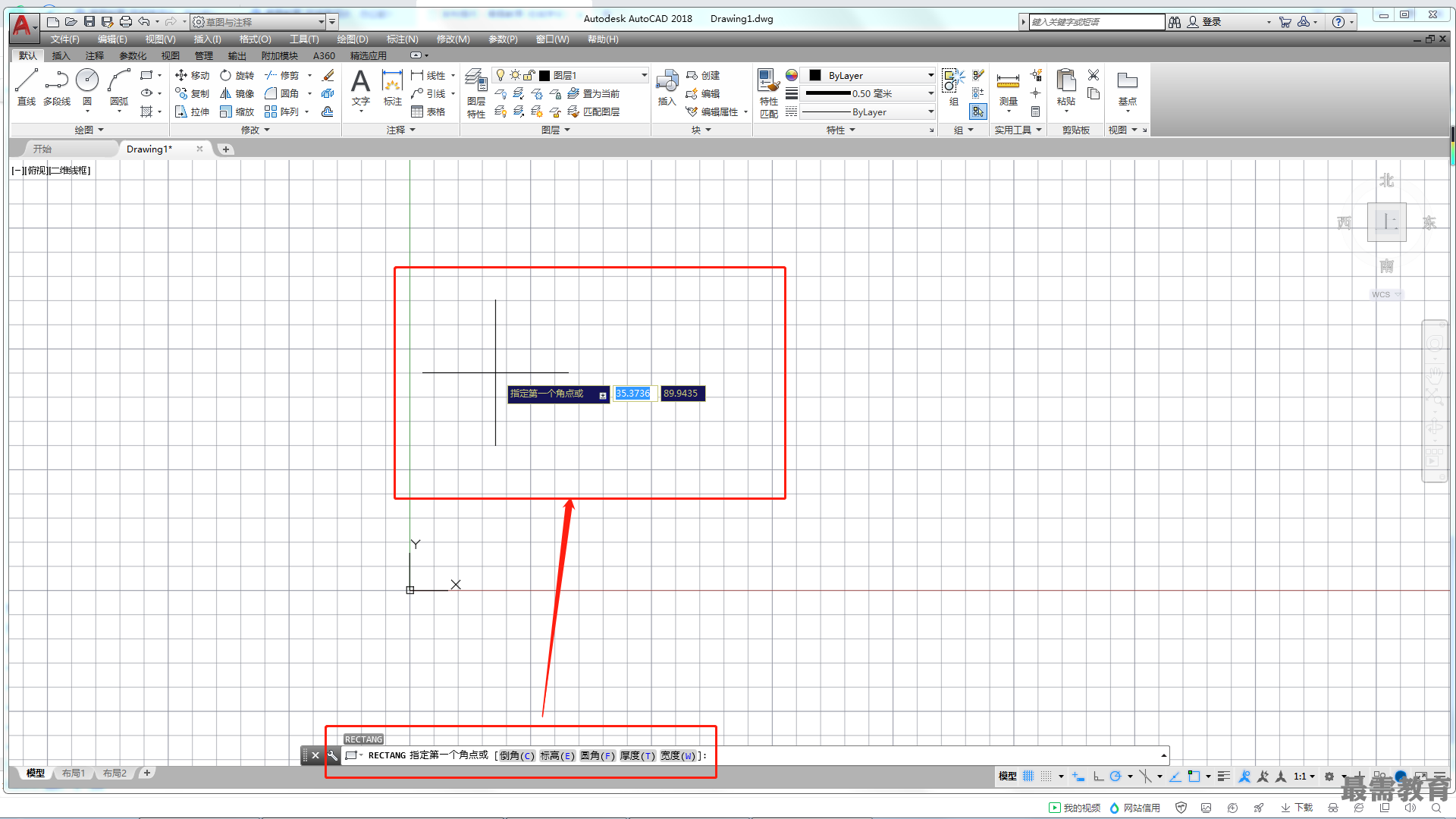

執行RECTANG (REC)命令后，系統將提示"指定第一個角點或[倒角(C)/標高(E)/圓角(F)/厚度(T)/寬度(W)]:”。

命令主要選項介紹

?倒角（C):用于設置矩形的倒角距離。

?標高（E):用于設置矩形在三維空間中的基面高度。

?圓角（F):用于設置矩形的圓角半徑。

?厚度（T):用于設置矩形的厚度，即三維空間中z軸方向的高度。

?寬度（W):用于設置矩形的線條粗細。
