AutoCAD 2018——繪制正多邊形

命令：多邊形

作用：繪制正多邊形

快捷命令：POL

使用“多邊形”命令可以繪制由3~1024條邊所組成的正多邊形。執行“多邊形”命令有如下3種常用方法。

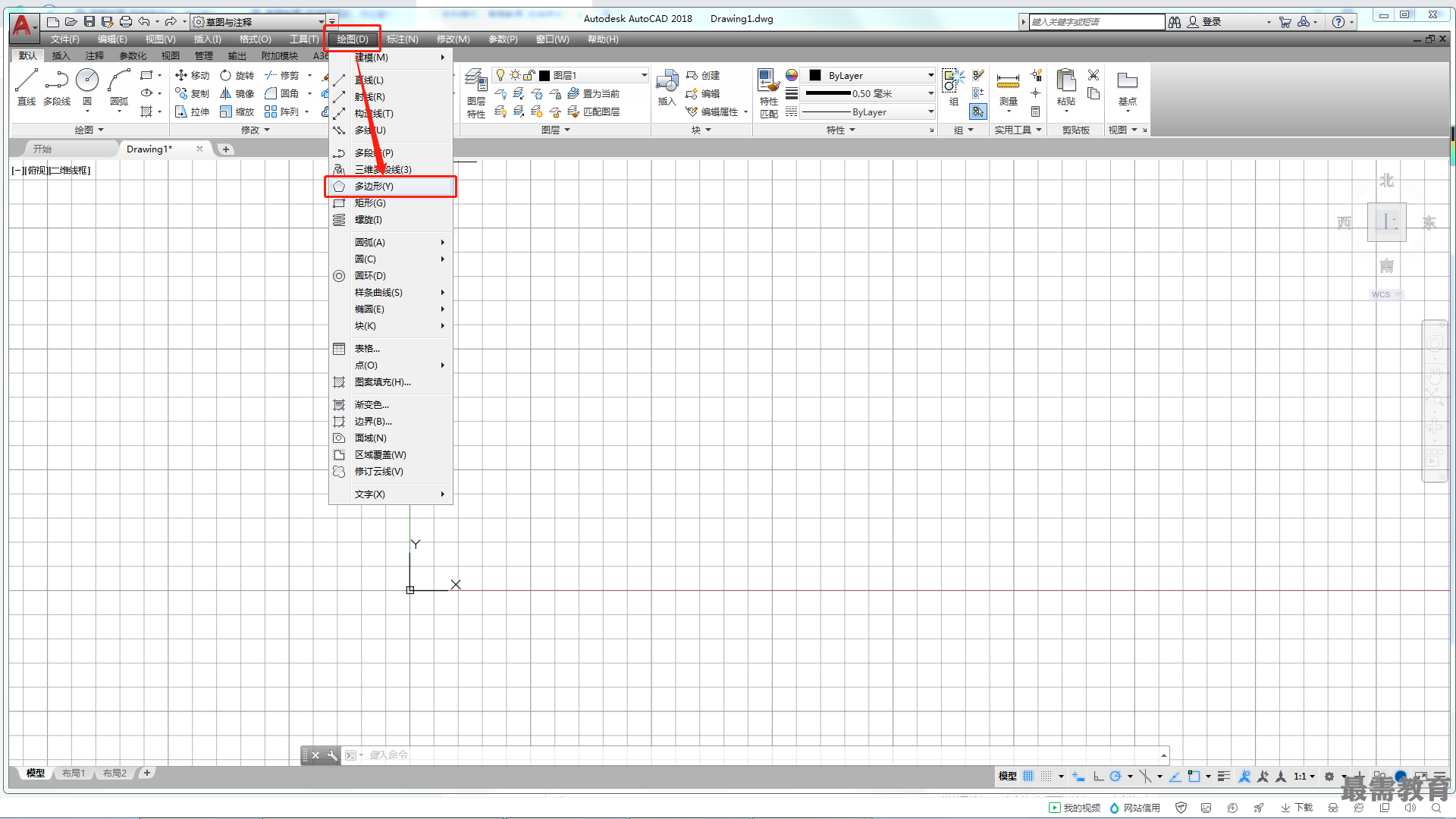

第1種：執行"繪圖>多邊形”命令。

第2種：輸入"POLYGON”（POL)命令并確認。

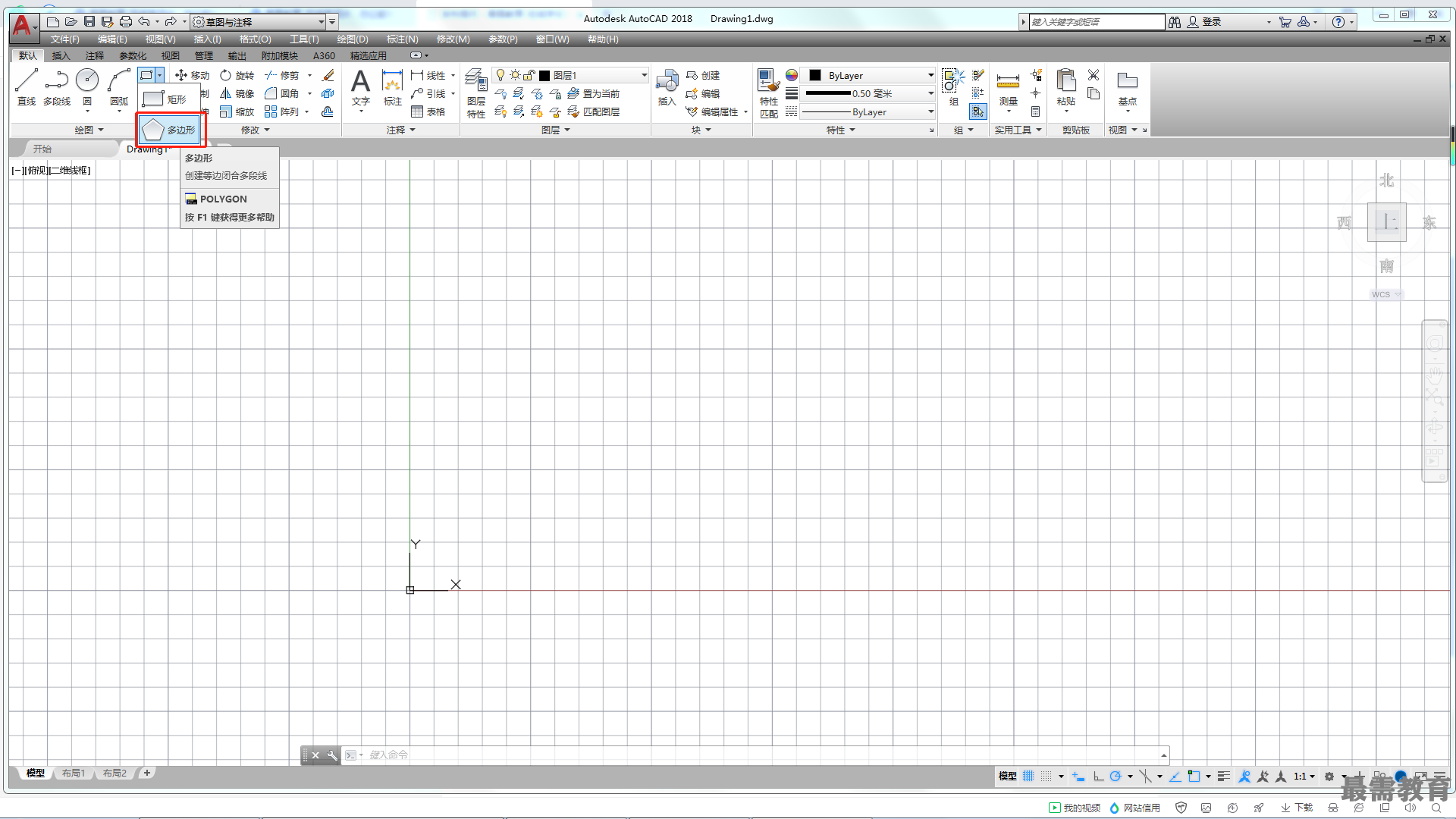

第3種：單擊“繪圖”面板中“矩形”按鈕右側的下拉按鈕，在彈出的列表中選擇“多邊形”選項，如圖所示

執行POLYGON命令過程中，出現的命令提示及操作如下。

命令:POLYGON

//執行命令

輸入側面數 <4>:5

//指定正多邊形的邊數，默認狀態下為4

指定正多邊形的中心點或[邊(E)]:

//確定正多邊形的中心點來繪制正多邊形，由邊數和外接圓或內切圓的半徑確定

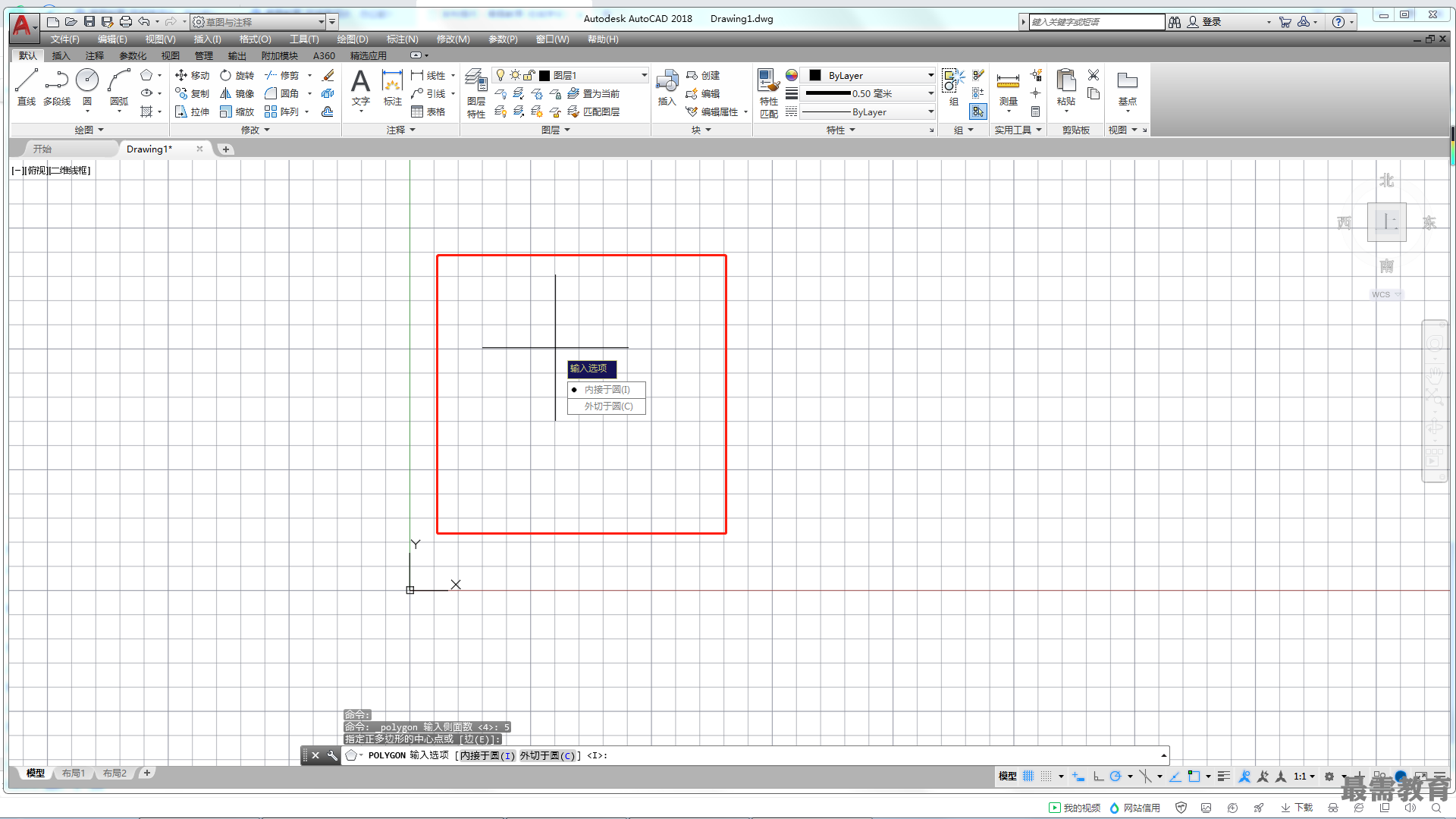

輸入選項[內接于圓(I)/外切于圓(C)]<I>:

//選擇正多邊形的創建方式，如圖所示

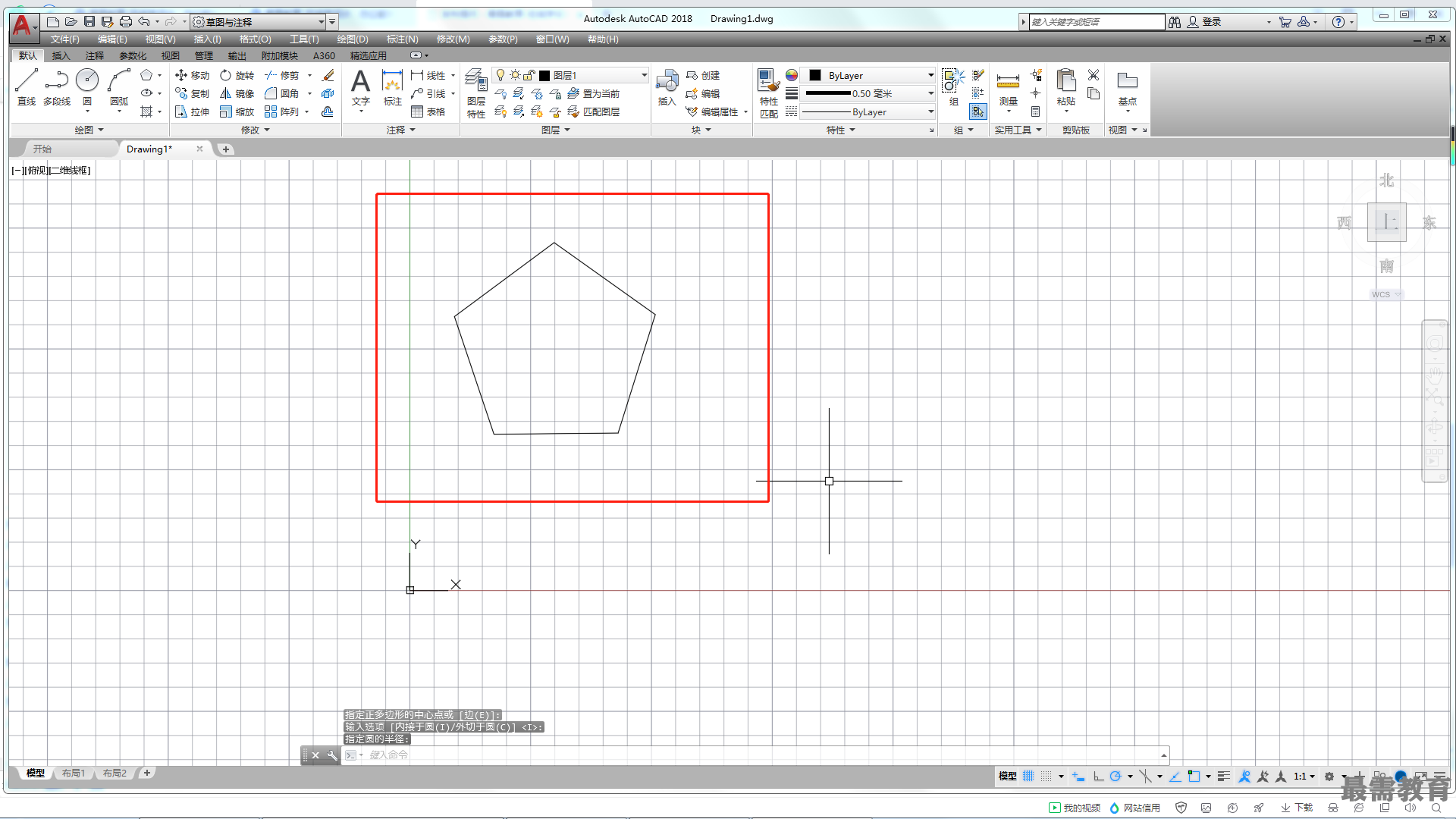

指定圓的半徑：

//指定創建正多邊形時的外接圓或內切圓的半徑即可創建一個正多邊形，如圖所示
