AutoCAD 2018——繪制圓形

命令：圓

作用：繪制圓形

快捷命令：C

在默認狀態下，圓形的繪制方式是先確定圓心，然后確定半徑。用戶也可以用通過指定兩個點確定圓的直徑或通過3個點確定圓形等方式繪制圓形。

執行“圓”命令的常用方法有如下3種。

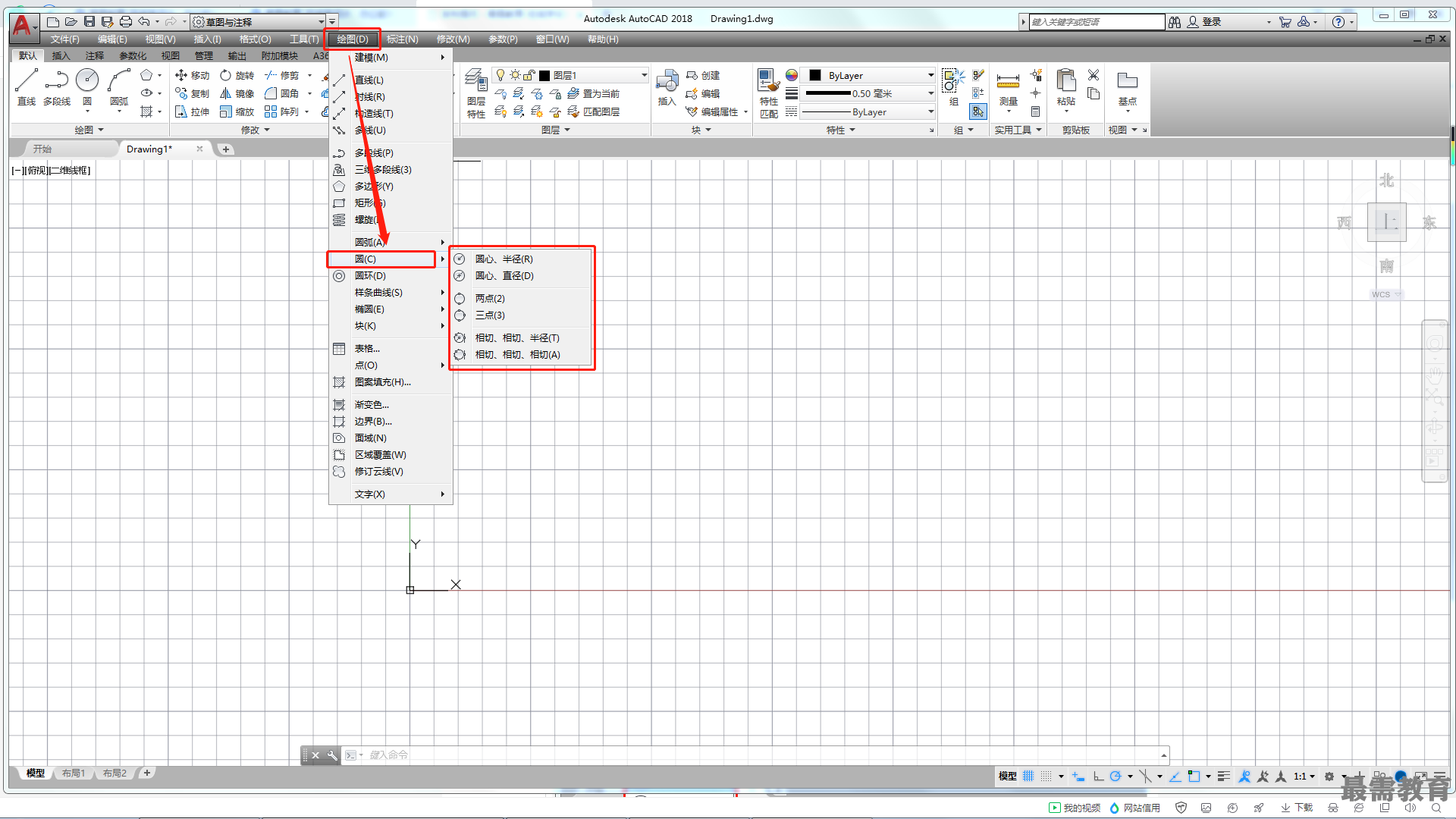

第1種：執行“繪圖>圓”命令，選擇其下的子命令。

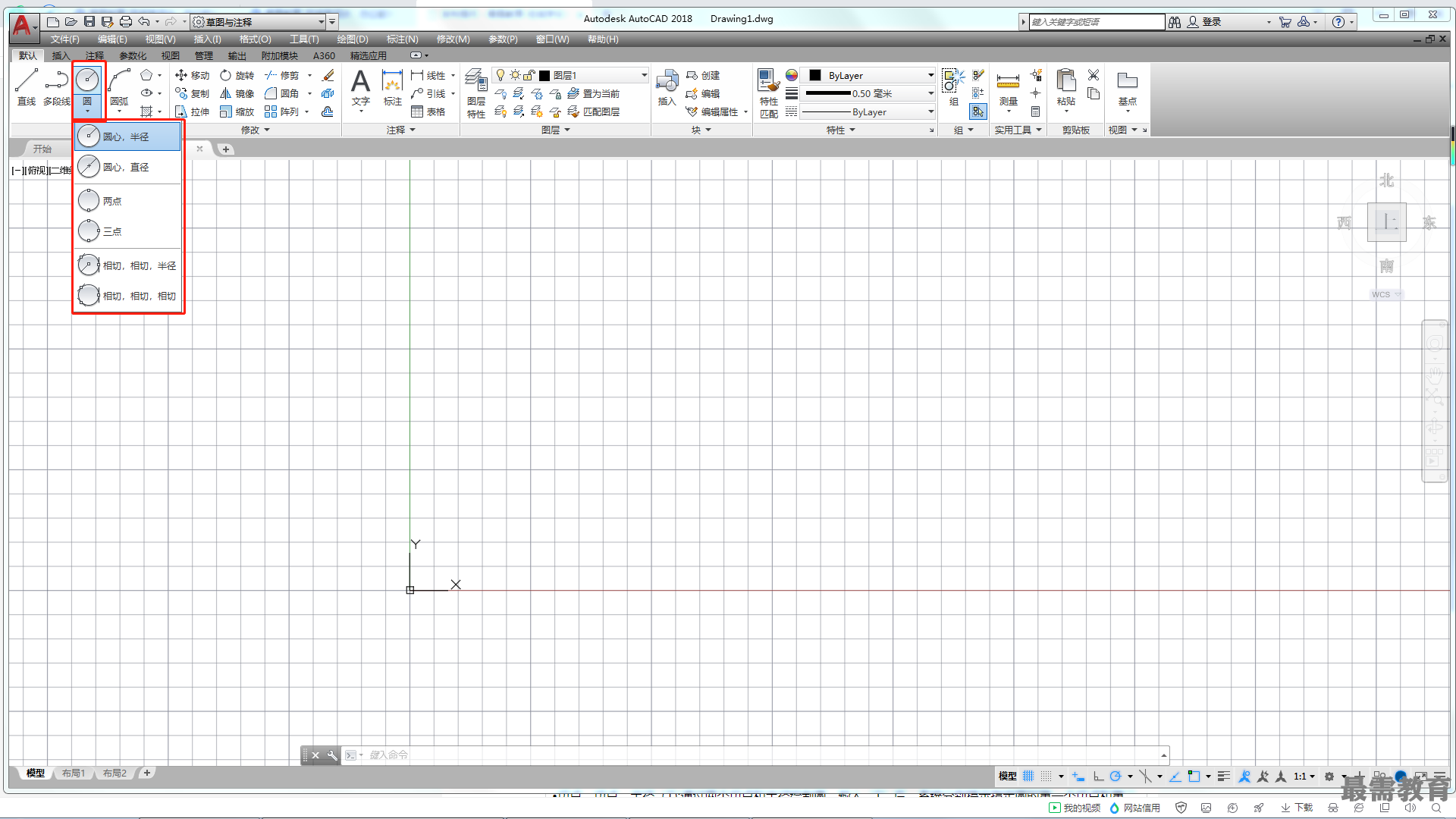

第2種：單擊“繪圖”面板中的“圓心、半徑” 按鈕下方的下拉按鈕，然后單擊下拉列表中的選項。

第3種：輸入“CIRCLE”（C)命令并確認。

執行CIRCLE ( C )命令，系統將提示“指定圓的圓心或[三點(3P)/兩點(2P)/切點、切點、半徑(T)]:”，用戶可以指定圓的圓心或選擇某種繪制圓的方式。

命令主要選項介紹

?三點（3P):通過在繪圖區內確定3個點來確定圓的位置與大小。輸入“3P”后系統分別提示指定圓上的第一個點、第二個點、第三個點。

?兩點（2P):通過確定圓的直徑的兩個端點繪制圓。輸入“2P”后，命令行分別提示指定圓的直徑的第一個端點和第二個端點。

?切點、切點、半徑（T):通過兩個切點和半徑繪制圓，輸入“T”后，系統分別提示指定圓的第一個切點和第二個切點以及圓的半徑。
